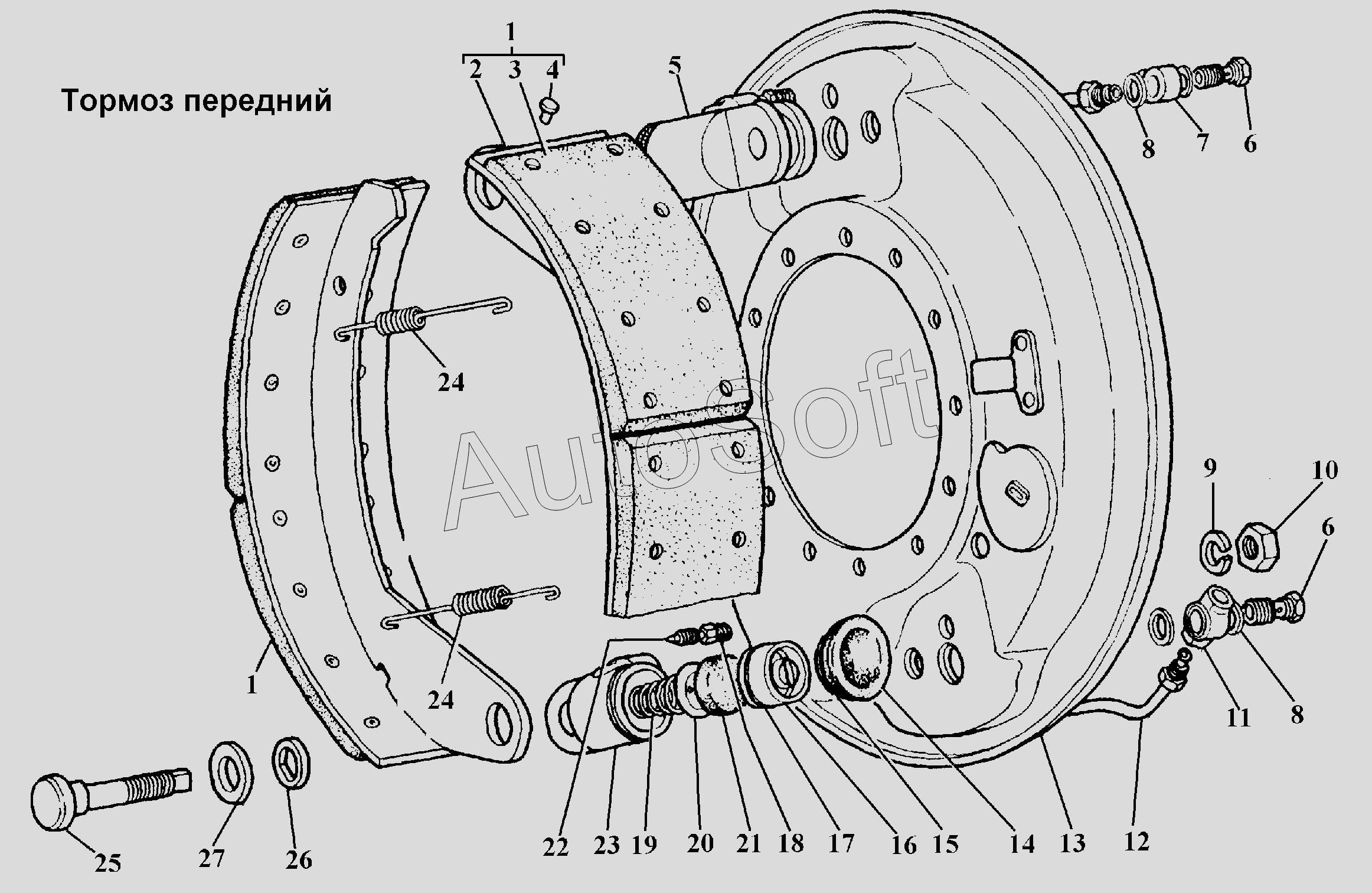

Каталог запасных частей к технике: ГАЗ-3308 (2002). Тормоз передний
1
1
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Колодка с фрикционными накладками | |
| 2 | 6***5 | Колодка переднего тормоза в сборе | |
| 3 | 3***5 | Накладка тормозная | |
| 4 | 2***П | Заклепка 5х12 ОСТ 37.001.156-75 | |
| 5 | 6***0 | Цилиндр колесный переднего тормоза правый | |
| 5 | 6***1 | Цилиндр колесный переднего тормоза левый | |
| 6 | 5***2 | Болт М12х1,25х28 | |
| 7 | 1***1 | Муфта соединительная | |
| 8 | 5***3 | Прокладка | |
| 9 | 2***2 | Шайба 16.ОТ ОСТ 37.001.115-75 | |
| 10 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 11 | 6***0 | Муфта соединительная колесного цилиндра переднего тормоза нижняя | |
| 12 | 6***5 | Трубка соединительная колесных цилиндров переднего тормоза в сборе | |
| 13 | 6***2 | Щит переднего тормоза правый в сборе | |
| 13 | 6***3 | Щит переднего тормоза левый в сборе | |
| 14 | 5***1 | Колпак защитный колесного цилиндра | |
| 15 | 6***3 | Кольцо защитное | |
| 16 | 6***2 | Поршень колесного цилиндра | |
| 17 | 6***1 | Кольцо уплотнительное | |
| 18 | 1***9 | Колпачок перепускного клапана колесного цилиндра тормоза защитный | |
| 19 | 5***3 | Пружина колесного цилиндра | |
| 20 | 5***2 | Чашка распорная манжеты | |
| 21 | 5***1 | Манжета уплотнительная поршня колесного цилиндра | |
| 22 | 5***8 | Клапан прокачки колесного цилиндра | |
| 23 | 6***1 | Цилиндр колесный переднего тормоза правый | |
| 23 | 6***1 | Цилиндр колесный переднего тормоза левый | |
| 24 | 6***1 | Пружина стяжная колодок переднего тормоза | |
| 25 | 6***1 | Палец опорный колодок переднего тормоза | |
| 26 | 5***8 | Эксцентрик опорного пальца | |
| 27 | 6***0 | Шайба опорных пальцев колодок переднего тормоза |
