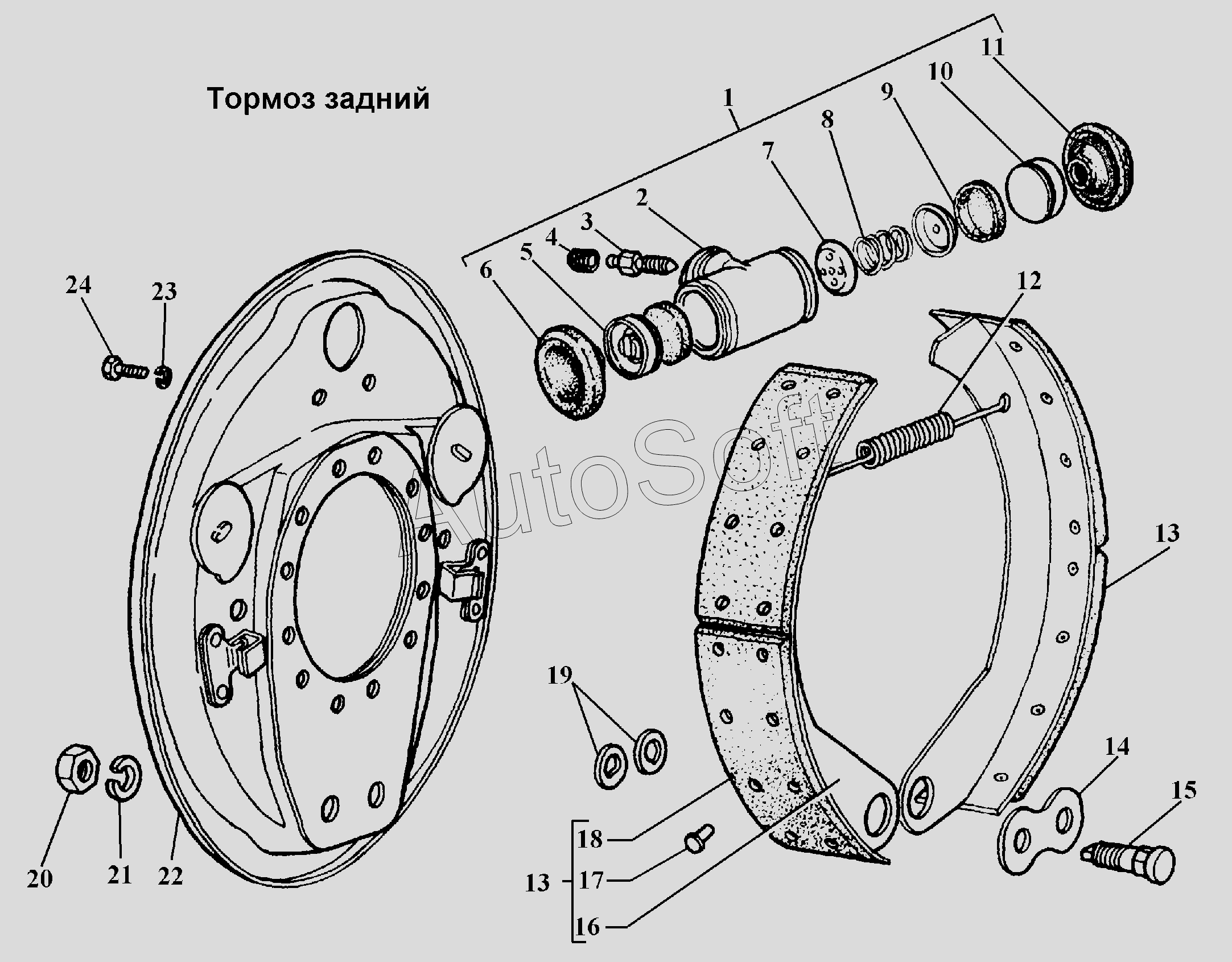

Каталог запасных частей к технике: ГАЗ-3308 (2002). Тормоз задний
12
24
23
22
21
20
19
18
17
16
15
14
13
13
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 66-16-3502011 | 6***1 | Тормоз задний | |
| 1 | 6***0 | Цилиндр колесный заднего тормоза | |
| 2 | 5***1 | Цилиндр колесный | |
| 3 | 5***8 | Клапан прокачки колесного цилиндра | |
| 4 | 1***9 | Колпачок перепускного клапана колесного цилиндра тормоза защитный | |
| 5 | 6***2 | Поршень колесного цилиндра | |
| 6 | 5***1 | Колпак защитный колесного цилиндра | |
| 7 | 5***2 | Чашка распорная манжеты | |
| 8 | 5***3 | Пружина колесного цилиндра | |
| 9 | 5***1 | Манжета уплотнительная поршня колесного цилиндра | |
| 10 | 6***3 | Кольцо защитное | |
| 11 | 6***1 | Кольцо уплотнительное | |
| 12 | 5***5 | Пружина | |
| 13 | 3***0 | Колодка с фрикционными накладками | |
| 14 | 5***А | Пластина опорных пальцев колодок переднего тормоза | |
| 15 | 5***8 | Палец опорный колодок заднего тормоза | |
| 16 | 6***5 | Колодка заднего тормоза в сборе | |
| 17 | 2***П | Заклепка 5х12 ОСТ 37.001.156-75 | |
| 18 | 3***5 | Накладка тормозная | |
| 19 | 5***8 | Эксцентрик опорного пальца | |
| 20 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 21 | 2***2 | Шайба 16.ОТ ОСТ 37.001.115-75 | |
| 22 | 6***3 | Щит заднего тормоза в сборе | |
| 23 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 24 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 |
