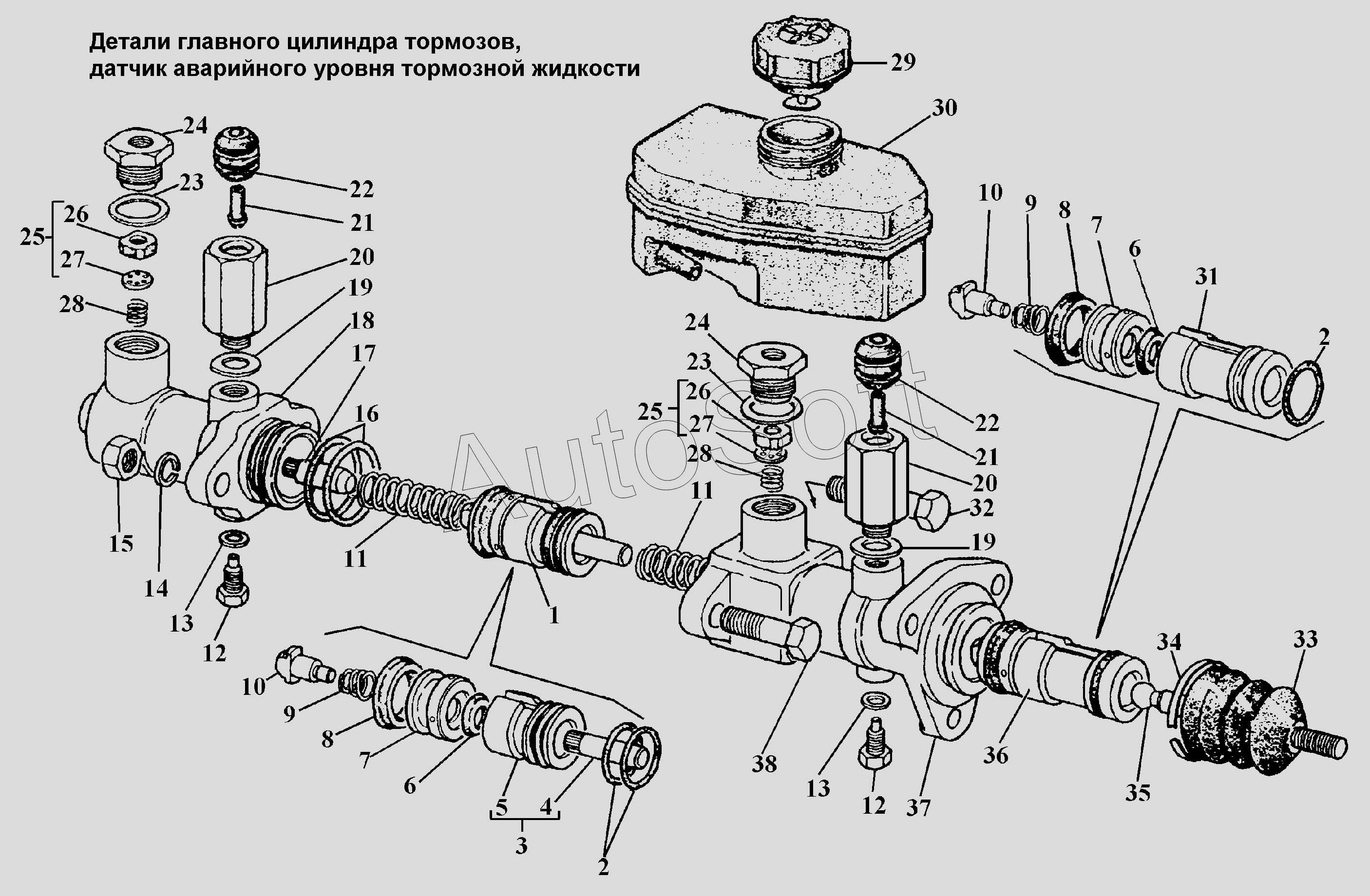

Каталог запасных частей к технике: ГАЗ-3308 (2002). Детали главного цилиндра тормозов, датчик аварийного уровня тормозной жидкости
29
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
19
19
30
31
32
33
34
35
36
37
38
10
10
1
2
2
3
4
5
6
7
7
7
8
8
9
9
11
11
12
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | Поршень вторичный в сборе | |
| 2 | 2***1 | Кольцо уплотнительное поршня колесного цилиндра тормоза | |
| 3 | 5***7 | Поршень вторичный с упором | |
| 4 | 5***3 | Упор первичного поршня | |
| 5 | 5***8 | Поршень главного цилиндра тормозов вторичный | |
| 6 | 5***7 | Кольцо уплотнительное головки поршня | |
| 6 | 5***1 | Кольцо уплотнительное головки поршня | |
| 7 | 4***2 | Корпус уплотнителя | |
| 8 | 1***1 | Манжета уплотнительная | |
| 9 | 5***6 | Пружина клапана поршня | |
| 10 | 5***0 | Стержень упорный поршня главного цилиндра тормозов | |
| 11 | 5***1 | Пружина возвратная поршней | |
| 12 | 5***9 | Ограничитель хода поршня главного цилиндра тормозов | |
| 13 | 2***П | Шайба 8 ГОСТ 10450-78 | |
| 14 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 15 | 2***9 | Гайка М12-6Н ОСТ 37.001.124-93 | |
| 16 | 5***0 | Кольцо уплотнительное картера главного цилиндра тормозов | |
| 17 | 5***9 | Упор вторичного поршня главного цилиндра тормозов | |
| 18 | 5***4 | Картер главного цилиндра тормозов вторичный | |
| 19 | 4***2 | Прокладка уплотнительная | |
| 20 | 6***0 | Штуцер | |
| 21 | 4***3 | Трубка соединительной втулки бачка главного цилиндра тормоза | |
| 22 | 4***7 | Втулка соединительная бачка главного цилиндра тормоза | |
| 23 | 5***4 | Прокладка штуцера главного цилиндра тормозов | |
| 24 | 6***5 | Штуцер | |
| 25 | 5***1 | Корпус клапана в сборе | |
| 26 | 5***4 | Корпус клапана | |
| 27 | 5***2 | Пластина обратного клапана | |
| 28 | 5***6 | Пружина клапана избыточного давления | |
| 29 | Я***1 | Датчик аварийного уровня тормозной жидкости | |
| 30 | 6***1 | Корпус бачка главного цилиндра тормозов и сцепления | |
| 31 | 5***9 | Поршень главного цилиндра тормоза первичный | |
| 32 | 4***3 | Болт М12х60 | |
| 33 | 2***5 | Колпак защитный | |
| 34 | 5***6 | Кольцо стяжное защитного колпака главного цилиндра тормоза | |
| 35 | 6***0 | Толкатель поршня главного цилиндра тормозов | |
| 36 | 5***2 | Поршень первичный в сборе | |
| 37 | 5***5 | Картер главного цилиндра тормозов первичный | |
| 38 | 2***9 | Болт М12-6gх45 ОСТ 37.001.123-96 |
