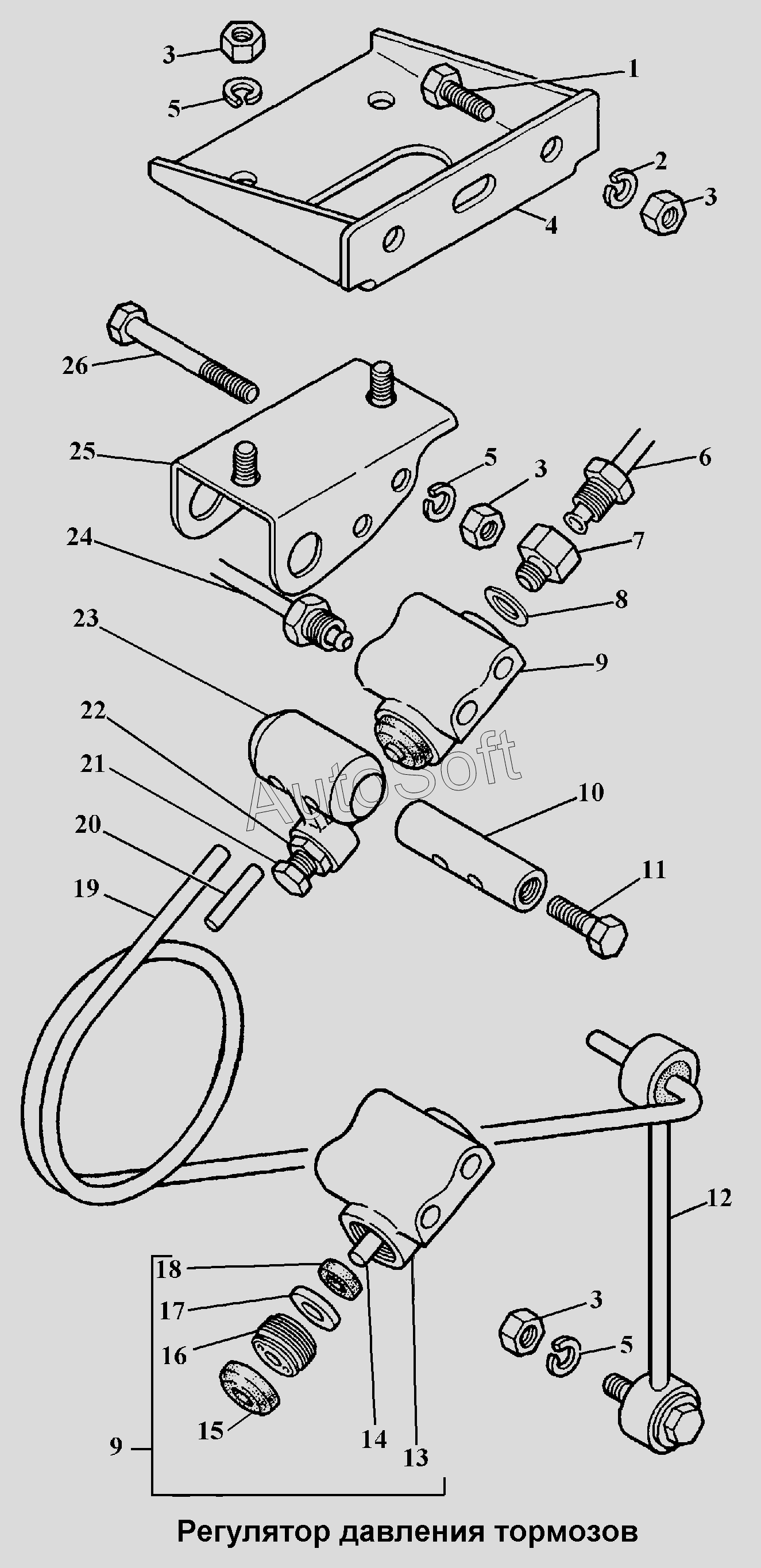

Каталог запасных частей к технике: ГАЗ-3308 (2002). Регулятор давления тормозов
1
2
3
3
3
3
4
5
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 3 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 4 | 3***4 | Кронштейн регулятора давления | |
| 5 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 6 | 3***5 | Трубка от регулятора к шлангу | |
| 7 | 3***5 | Штуцер | |
| 8 | 2***3 | Прокладка крепления муфты шлангов задних тормозов | |
| 9 | 3***0 | Регулятор давления тормозов | |
| 10 | 2***0 | Ось нажимного рычага | |
| 11 | 2***9 | Болт М8х22 | |
| 12 | 3***0 | Стойка регулятора | |
| 13 | 3***4 | Корпус регулятора | |
| 14 | 3***5 | Поршень регулятора давления с клапаном | |
| 15 | 3***9 | Чехол | |
| 16 | 3***4 | Пробка регулятора давления тормозов | |
| 17 | 3***7 | Втулка направляющая поршня регулятора давления тормозов | |
| 18 | 3***9 | Манжета малой ступени поршня | |
| 19 | 3***4 | Пружина нагрузочная | |
| 20 | 2***9 | Штифт 6х25 ОСТ 37.001.118-2000 | |
| 21 | 2***0 | Болт регулировочный | |
| 22 | 2***9 | Гайка М10х1-5Н6Н | |
| 23 | 2***6 | Рычаг нажимной регулятора давления | |
| 24 | 3***0 | Трубка от усилителя задних тормозов к регулятору давления | |
| 25 | 3***0 | Кронштейн переходный | |
| 26 | 2***9 | Болт М8-6gх60 ОСТ 37.001.122-96 |
