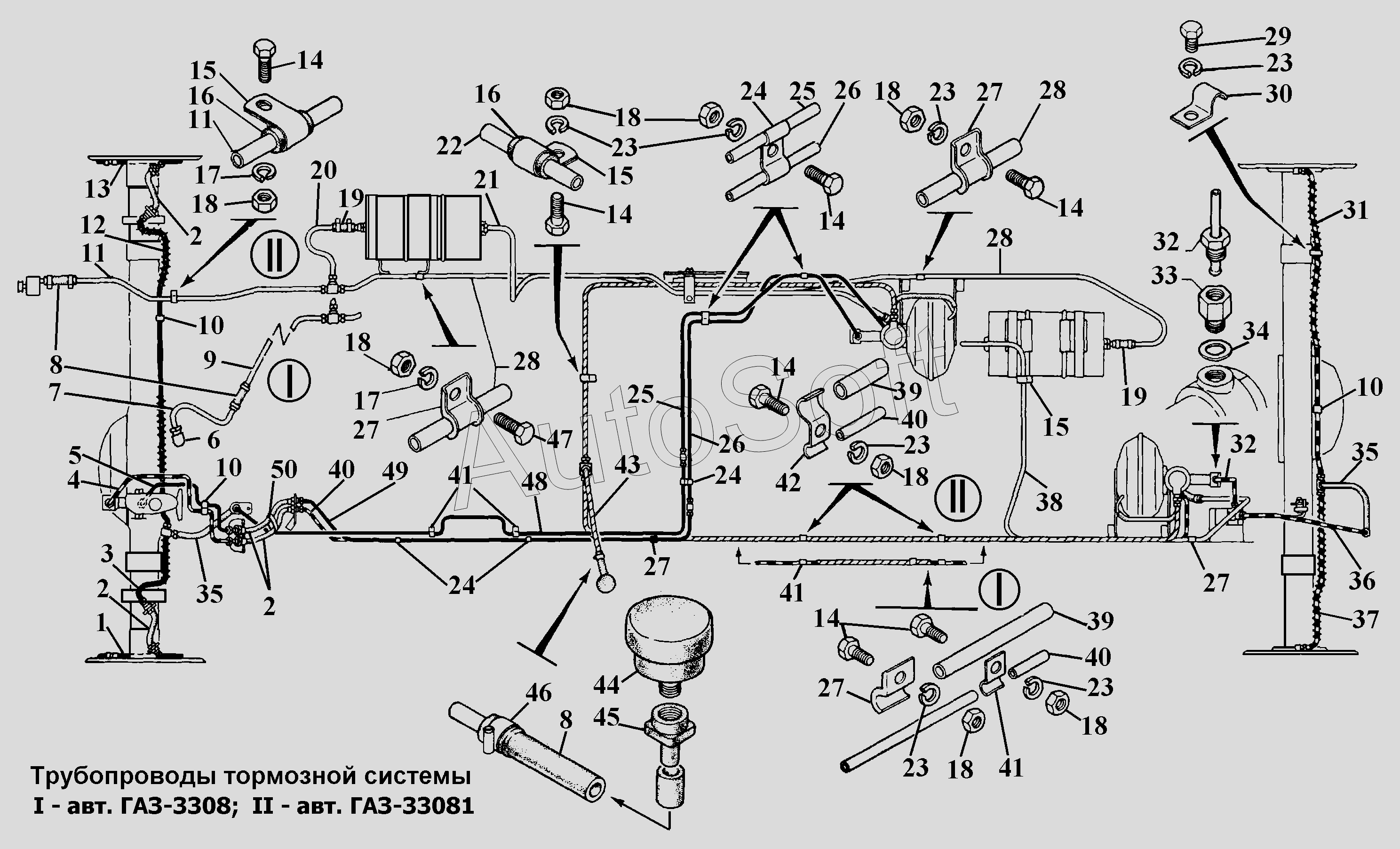

Каталог запасных частей к технике: ГАЗ-3308 (2002). Трубопроводы тормозной системы
38
26
26
27
27
27
27
27
28
28
28
29
30
31
32
32
33
34
35
35
36
37
25
25
39
39
40
40
40
41
41
41
42
43
44
45
46
47
48
49
50
13
1
2
2
2
3
4
5
6
7
8
8
9
10
10
10
11
11
12
14
14
14
14
14
14
15
15
15
16
16
17
17
18
18
18
18
18
18
19
19
19
20
21
22
23
23
23
23
23
23
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Трубка от гибкого шланга к левому переднему тормозу в сборе | |
| 2 | 6***1 | Шланг гибкий передних тормозов в сборе | |
| 3 | 6***0 | Трубка от тройника к левому переднему тормозу в сборе | |
| 4 | 3***5 | Трубка от вторичной полости главного цилиндра к шлангу в сборе | |
| 5 | 3***3 | Трубка от первичной полости главного цилиндра к шлангу в сборе | |
| 6 | 6***2 | Штуцер забора вакуума | |
| 7 | 3***0 | Трубка от штуцера забора вакуума к шлангу | |
| 8 | 5***1 | Шланг сливного краника | |
| 9 | 3***0 | Трубка от шланга к тройнику | |
| 10 | 2***6 | Втулка защитная | |
| 11 | 3***6 | Трубка от шланга к тройнику | |
| 12 | 6***3 | Трубка от тройника к правому переднему тормозу в сборе | |
| 13 | 6***0 | Трубка от гибкого шланга к правому переднему тормозу в сборе | |
| 14 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 15 | 2***9 | Скоба | |
| 16 | 6***0 | Прокладка уплотнительная | |
| 17 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 18 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 19 | 6***7 | Рукав | |
| 20 | 3***6 | Трубка от тройника к баллону передних тормозов в сборе | |
| 21 | 3***0 | Трубка от баллона к камере усилителя передних тормозов | |
| 22 | 3***0 | Трубка от тройника к усилителю передних тормозов | |
| 23 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 24 | 5***0 | Скоба | |
| 25 | 3***0 | Трубка от усилителя передних тормозов к муфте | |
| 26 | 3***2 | Трубка от муфты к усилителю передних тормозов | |
| 27 | 6***5 | Скоба крепления трубки | |
| 28 | 3***0 | Трубка вакуумная от тройника к баллону задних тормозов | |
| 29 | 2***9 | Болт М8-6gх12 ОСТ 37.001.123-96 | |
| 30 | 2***9 | Скоба | |
| 31 | 6***1 | Трубка от тройника к правому заднему тормозу в сборе | |
| 32 | 3***0 | Трубка от усилителя задних тормозов к регулятору давления | |
| 33 | 2***2 | Штуцер соединительный | |
| 34 | 5***3 | Прокладка | |
| 35 | 5***2 | Шланг гибкий тормозов в сборе | |
| 36 | 3***5 | Трубка от регулятора к шлангу | |
| 37 | 6***1 | Трубка от тройника к левому заднему тормозу в сборе | |
| 38 | 3***6 | Трубка от баллона к камере усилителя задних тормозов | |
| 39 | 3***6 | Трубка от тройника к усилителю задних тормозов | |
| 40 | 3***6 | Трубка от шланга к усилителю задних тормозов | |
| 41 | 5***4 | Скоба | |
| 42 | 4***1 | Скоба | |
| 43 | 3***2 | Трубка от фильтра к тройнику в сборе | |
| 44 | 4***0 | Фильтр воздушный гидровакуумного усилителя тормозов в сборе | |
| 45 | 4***3 | Гайка крепления воздушного фильтра | |
| 46 | 0***0 | Хомут 12-22 ТО17-9-20-98 | |
| 46 | Т***2 | Хомут 12-22 ТУ 4599-003-03966022-00 | |
| 47 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 48 | 3***4 | Трубка от муфты к шлангу передних тормозов | |
| 49 | 3***8 | Трубка от шланга передних тормозов к муфте | |
| 50 | 4***7 | Поясок крепления жгута проводов |
