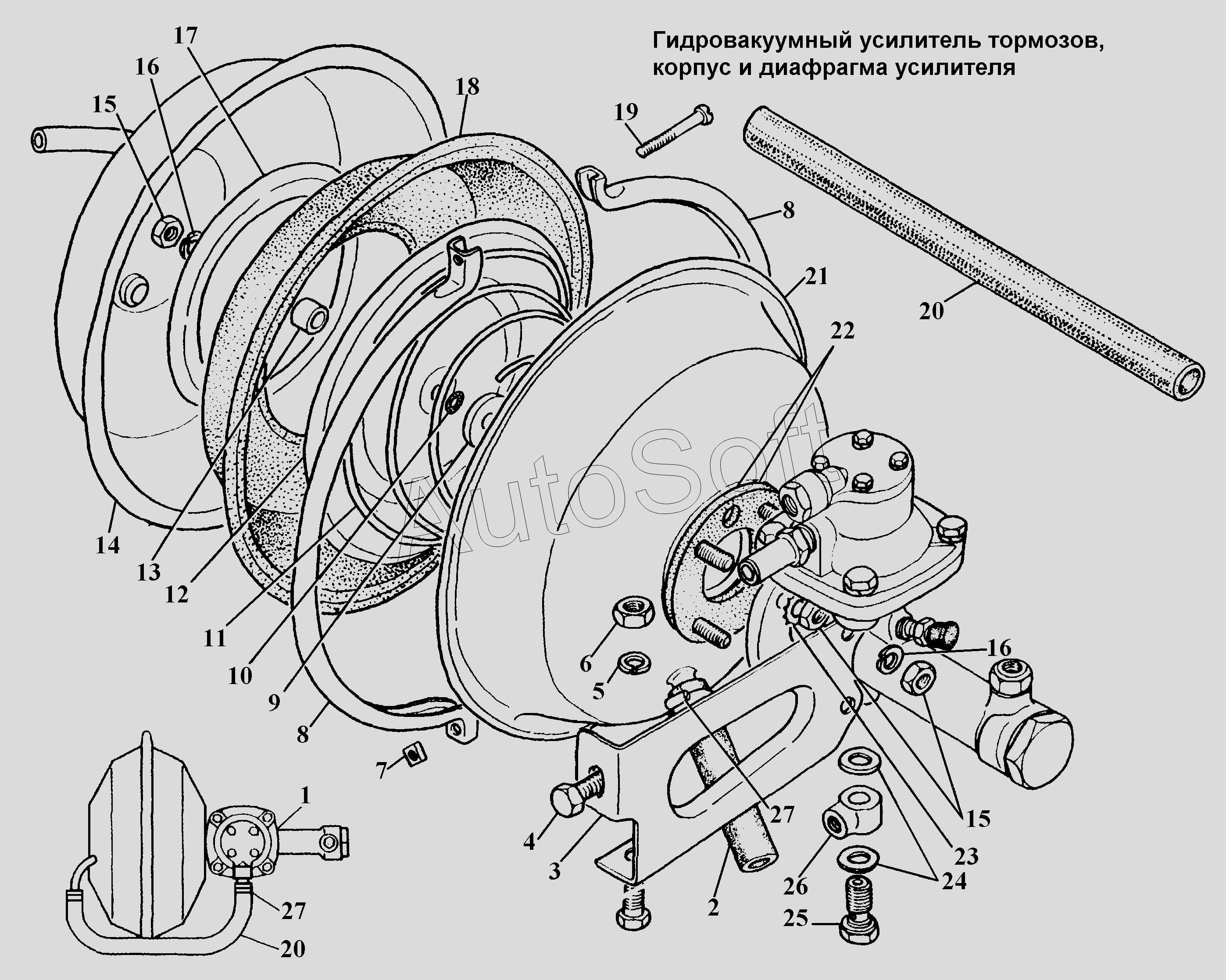

Каталог запасных частей к технике: ГАЗ-3308 (2002). Гидровакуумный усилитель тормозов
1
2
3
5
6
7
8
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
20
21
22
23
24
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Усилитель гидровакуумный тормозов с клапаном управления в сборе | |
| 2 | 5***1 | Шланг сливного краника | |
| 3 | 5***1 | Кронштейн крепления гидровакуумного усилителя тормозов | |
| 5 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 6 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 7 | 2***9 | Гайка М5-6Н ОСТ 37.001.112-91 | |
| 8 | 5***3 | Хомут камеры | |
| 9 | 5***7 | Шайба толкателя поршня цилиндра | |
| 10 | 5***8 | Кольцо уплотнительное гидровакуумного усилителя тормозов | |
| 11 | 5***4 | Пружина диафрагмы | |
| 12 | 5***1 | Тарелка диафрагмы гидровакуумного усилителя тормозов | |
| 13 | 5***6 | Втулка распорная | |
| 14 | 5***1 | Корпус камеры гидровакуумного усилителя тормозов задний в сборе | |
| 15 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 16 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 17 | 5***2 | Шайба диафрагмы | |
| 18 | 5***5 | Диафрагма гидровакуумного усилителя тормозов | |
| 19 | 4***4 | Винт М5х45 | |
| 20 | 1***1 | Рукав с нитяным усилением | |
| 21 | 5***1 | Корпус камеры гидровакуумного усилителя тормозов передний в сборе | |
| 22 | 5***4 | Прокладка цилиндра | |
| 23 | 4***5 | Шайба 8 | |
| 24 | 5***3 | Прокладка | |
| 25 | 5***2 | Болт М12х1,25х28 | |
| 26 | 1***1 | Муфта соединительная | |
| 27 | 0***0 | Хомут 12-22 ТО17-9-20-98 | |
| 27 | Т***2 | Хомут 12-22 ТУ 4599-003-03966022-00 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
