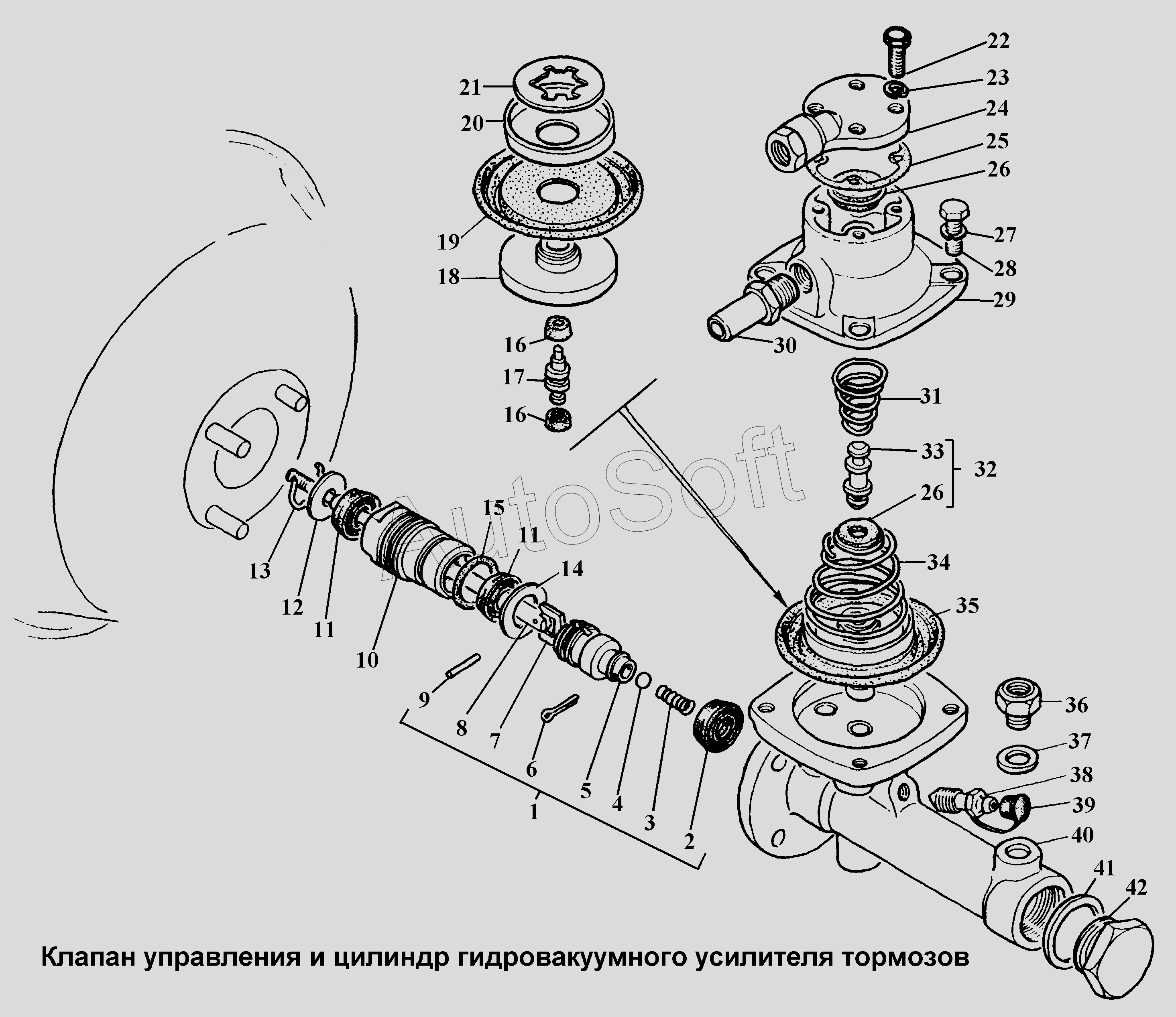

Каталог запасных частей к технике: ГАЗ-3308 (2002). Клапан управления и цилиндр гидровакуумного усилителя тормозов
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
16
17
18
19
20
21
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***8 | Толкатель с поршнем | |
| 2 | 5***1 | Манжета поршня уплотнительная | |
| 3 | 5***6 | Пружина клапана | |
| 4 | 4***4 | Шарик Б6,35-200+/-25 | |
| 5 | 5***9 | Поршень гидровакуумного усилителя тормозов | |
| 6 | 2***П | Шплинт 1,6х12 ОСТ 37.001.171-93 | |
| 7 | 5***1 | Толкатель клапана | |
| 8 | 5***А | Толкатель поршня цилиндра | |
| 9 | 4***4 | Штифт 3х16 | |
| 10 | 2***2 | Корпус уплотнителей цилиндра гидровакуумного усилителя тормоза | |
| 11 | 2***3 | Манжета уплотнительная | |
| 12 | 2***9 | Шайба 13,5 | |
| 13 | 2***2 | Кольцо стопорное | |
| 14 | 5***8 | Шайба упорная | |
| 15 | 5***6 | Кольцо уплотнительное | |
| 16 | 5***8 | Манжета уплотнительная поршня | |
| 17 | 5***2 | Поршень клапана управления | |
| 18 | 5***3 | Клапан управления гидровакуумным усилителем тормозов | |
| 19 | 2***5 | Диафрагма клапана управления | |
| 20 | 5***6 | Шайба диафрагмы | |
| 21 | 2***2 | Шайба 20 | |
| 24 | 5***0 | Крышка | |
| 25 | 5***3 | Прокладка крышки корпуса клапана управления | |
| 26 | 5***2 | Клапан атмосферный в сборе | |
| 27 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 28 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 29 | 5***2 | Корпус клапана управления | |
| 30 | 5***6 | Штуцер | |
| 31 | 5***2 | Пружина атмосферного клапана | |
| 32 | 5***1 | Клапан вакуумный со стержнем в сборе | |
| 33 | 5***1 | Стержень | |
| 34 | 5***5 | Пружина клапана управления | |
| 35 | 2***1 | Клапан управления в сборе | |
| 36 | 2***5 | Штуцер гидровакуумного усилителя тормозов | |
| 37 | 5***3 | Прокладка | |
| 38 | 5***8 | Клапан прокачки колесного цилиндра | |
| 39 | 1***1 | Колпачок клапана | |
| 40 | 5***5 | Цилиндр | |
| 41 | 5***4 | Прокладка пробки | |
| 42 | 5***5 | Пробка цилиндра гидровакуумного усилителя тормозов |
