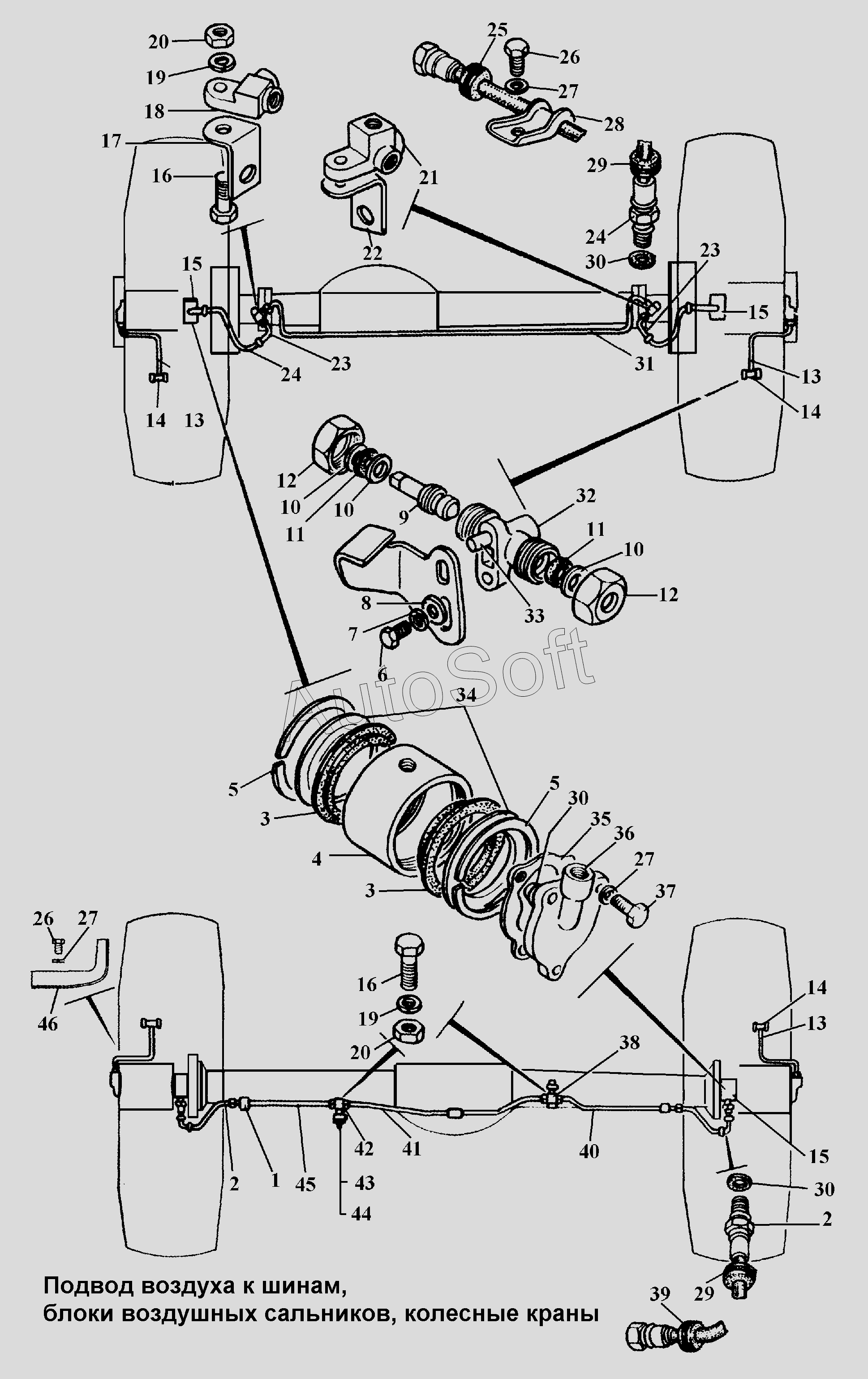

Каталог запасных частей к технике: ГАЗ-3308 (2002). Подвод воздуха к шинам
1
2
2
3
3
4
5
5
6
8
9
10
10
10
11
11
12
12
13
13
13
14
14
14
15
15
15
17
18
19
19
20
20
21
22
23
23
24
24
25
26
26
27
27
27
28
29
29
30
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | Втулка защитная | |
| 2 | 6***9 | Шланг гибкий подвода воздуха к задним колесам в сборе | |
| 3 | 6***1 | Манжета в сборе | |
| 4 | 4***4 | Корпус блока сальников подвода воздуха к шинам | |
| 5 | 1***2 | Кольцо стопорное сальника | |
| 6 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 8 | 2***9 | Шайба 6,5 | |
| 9 | 4***4 | Пробка крана запора воздуха в сборе | |
| 10 | 2***9 | Шайба 8 | |
| 11 | 4***7 | Сальник воздушного крана | |
| 12 | 4***8 | Гайка М20х1,5 | |
| 13 | 6***1 | Трубка подвода воздуха к воздушному крану в сборе | |
| 14 | 6***2 | Кран воздушный в сборе | |
| 15 | 4***3 | Блок сальников подвода воздуха к шинам в сборе | |
| 17 | 6***3 | Кронштейн двойника подвода воздуха на левое колесо | |
| 18 | 6***1 | Двойник подвода воздуха к передним колесам левый | |
| 19 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 20 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 21 | 6***8 | Тройник подвода воздуха к передним колесам правый | |
| 22 | 6***2 | Кронштейн тройника | |
| 23 | 6***9 | Трубка к гибкому шлангу переднего колеса в сборе | |
| 24 | 6***8 | Шланг гибкий подвода воздуха к передним колесам в сборе | |
| 25 | 6***7 | Втулка защитная шланга подвода воздуха на щите переднего тормоза | |
| 26 | 2***9 | Болт М8-6gх12 ОСТ 37.001.123-96 | |
| 27 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 28 | 6***5 | Скоба крепления трубки | |
| 29 | 6***5 | Втулка защитная шланга подвода воздуха на сальнике ступицы колеса | |
| 30 | 1***3 | Кольцо уплотнительное | |
| 31 | 6***5 | Трубка к передним колесам в сборе | |
| 32 | 6***3 | Корпус воздушного крана | |
| 33 | 2***П | Штифт 6х14 установочный | |
| 34 | 4***1 | Подшипник блока сальников подвода воздуха к шинам | |
| 35 | 6***1 | Прокладка крышки фланца | |
| 36 | 6***0 | Крышка фланца ступицы | |
| 37 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 38 | 6***0 | Тройник подвода воздуха к задним колесам | |
| 39 | 6***8 | Втулка защитная | |
| 40 | 6***4 | Трубка к заднему правому колесу в сборе | |
| 41 | 6***4 | Трубка к заднему левому колесу первая в сборе | |
| 42 | 6***0 | Тройник клапана контрольного вывода | |
| 43 | 5***4 | Прокладка штуцера главного цилиндра тормозов | |
| 44 | 1***0 | Клапан контрольного вывода в сборе | |
| 45 | 6***6 | Трубка к заднему левому колесу вторая в сборе | |
| 46 | 6***7 | Кожух защитный трубки подвода воздуха к задним шинам |
