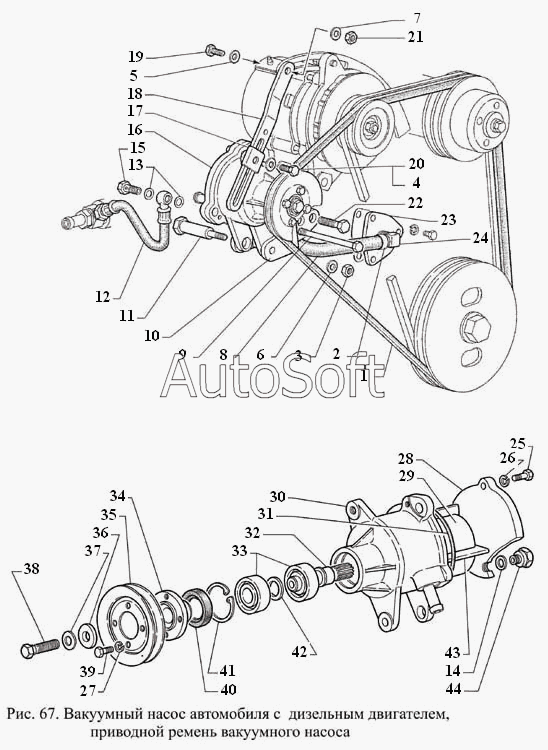

Каталог запасных частей к технике: ГАЗ-3308 (2000). Вакуумный насос автомобиля с дизельным двигателем, приводной ремень вакуумного насоса
4
30
31
32
33
34
35
36
37
38
39
3
40
41
42
43
44
5
6
7
8
9
2
10
11
12
13
14
15
16
17
18
19
1
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Ремень привода вентилятора | |
| 2 | Т***1 | Хомут 12-18 | |
| 3 | 4***3 | Гайка М8-6Н ОСТ 37.001.137-83 | |
| 4 | 4***0 | Шайба пружинная коническая | |
| 5 | 4***0 | Шайба пружинная коническая | |
| 6 | 4***0 | Шайба пружинная коническая | |
| 7 | 4***0 | Шайба пружинная коническая | |
| 8 | 3***0 | Шланг слива масла | |
| 9 | 2***9 | Болт М8-6gх120 ОСТ 37.001.122-96 | |
| 10 | 3***4 | Кронштейн | |
| 11 | 3***4 | Болт установочный | |
| 12 | 3***0 | Маслопровод | |
| 13 | 5***7 | Прокладка 10х14 | |
| 14 | 5***7 | Прокладка 10х14 | |
| 15 | 5***6 | Болт-штуцер 10 | |
| 16 | 3***0 | Насос вакуумный | |
| 17 | 7***3 | Скоба прижимная | |
| 18 | 3***0 | Планка натяжная | |
| 19 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 20 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 21 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 22 | 2***9 | Болт М10-6gх40 ОСТ 37.001.122-96 | |
| 23 | 3***4 | Фланец | |
| 24 | 6***7 | Штуцер угловой | |
| 25 | 2***9 | Болт М6-6gх20 ОСТ 37.001.123-96 | |
| 26 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 27 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 28 | 3***0 | Крышка вакуумного насоса | |
| 29 | 3***0 | Ротор | |
| 30 | 3***0 | Корпус вакуумного насоса | |
| 31 | 4***7 | Кольцо уплотнительное | |
| 32 | 3***0 | Валик ротора | |
| 33 | 4***9 | Подшипник 60203АК ТУ 37.006.060-80 | |
| 34 | 3***0 | Фланец | |
| 35 | 3***0 | Шкив | |
| 36 | 4***8 | Шайба 10 | |
| 37 | 4***1 | Шайба 10х20 коническая | |
| 38 | 2***9 | Болт М10-6gх40 | |
| 39 | 2***9 | Болт М6-6gх10 ОСТ 37.001.123-96 | |
| 40 | 3***2 | Манжета 24х40-7 | |
| 41 | 3***0 | Кольцо стопорное | |
| 42 | 3***8 | Втулка | |
| 43 | 3***5 | Лопатка ротора | |
| 44 | 3***2 | Переходник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
