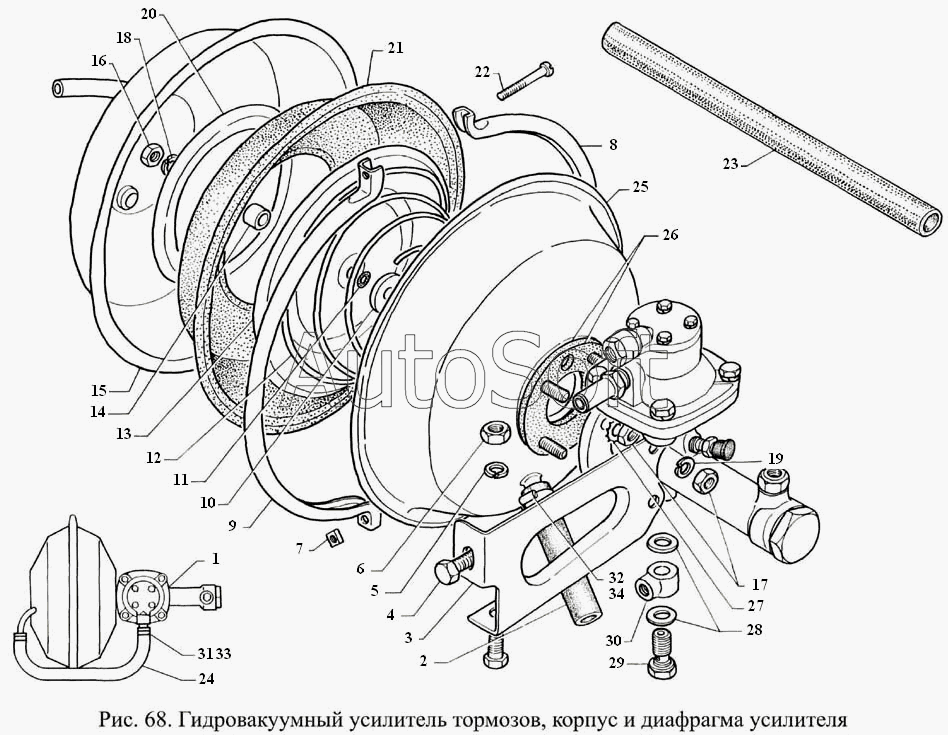

Каталог запасных частей к технике: ГАЗ-3308 (2000). Гидровакуумный усилитель тормозов, корпус и диафрагма усилителя
1
10
11
12
13
14
15
16
17
18
19
2
20
21
22
23
24
25
26
27
28
29
3
30
31
32
33
34
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Усилитель гидровакуумный тормозов с клапаном управления в сборе | |
| 2 | 5***1 | Шланг сливного краника | |
| 3 | 5***1 | Кронштейн крепления гидровакуумного усилителя тормозов | |
| 4 | 2***9 | Болт М10-6gх22 ОСТ 37.001.123-96 | |
| 5 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 6 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 7 | 2***9 | Гайка М5-6Н ОСТ 37.001.112-91 | |
| 8 | 5***3 | Хомут камеры | |
| 9 | 5***3 | Хомут камеры | |
| 10 | 5***7 | Шайба толкателя поршня цилиндра | |
| 11 | 5***8 | Кольцо уплотнительное гидровакуумного усилителя тормозов | |
| 12 | 5***4 | Пружина диафрагмы | |
| 13 | 5***1 | Тарелка диафрагмы гидровакуумного усилителя тормозов | |
| 14 | 5***6 | Втулка распорная | |
| 15 | 5***1 | Корпус камеры гидровакуумного усилителя тормозов задний в сборе | |
| 16 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 17 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 18 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 19 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 20 | 5***2 | Шайба диафрагмы | |
| 21 | 5***5 | Диафрагма гидровакуумного усилителя тормозов | |
| 22 | 4***4 | Винт М5-6gх45 ОСТ 37.001.127-81 | |
| 23 | 1***1 | Рукав с нитяным усилением | |
| 24 | 1***1 | Рукав с нитяным усилением | |
| 25 | 5***1 | Корпус камеры гидровакуумного усилителя тормозов передний в сборе | |
| 26 | 5***4 | Прокладка цилиндра | |
| 27 | 4***5 | Шайба 8 | |
| 28 | 5***3 | Прокладка | |
| 29 | 5***2 | Болт М12х1,25х28 | |
| 30 | 1***1 | Муфта соединительная | |
| 31 | 0***0 | Хомут 12-22 ТО17-9-20-98 | |
| 32 | 0***0 | Хомут 12-22 ТО17-9-20-98 | |
| 33 | Т***2 | Хомут 12-22 ТУ 4599-003-03966022-00 | |
| 34 | Т***2 | Хомут 12-22 ТУ 4599-003-03966022-00 |
