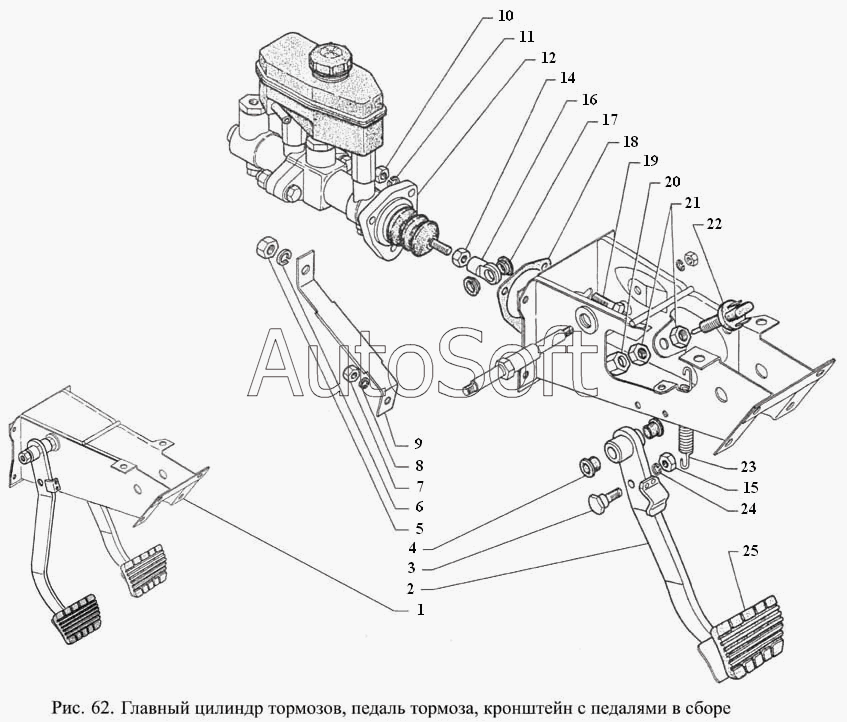

Каталог запасных частей к технике: ГАЗ-3308 (2000). Главный цилиндр тормозов, педаль тормоза, кронштейн с педалями в сборе
1
10
11
12
14
15
16
17
18
19
2
20
21
22
23
24
25
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Кронштейн с педалями сцепления и тормоза | |
| 2 | 3***0 | Педаль тормоза в сборе | |
| 3 | 3***8 | Ось толкателя | |
| 4 | 1***3 | Втулка оси педали тормоза | |
| 5 | 2***9 | Гайка М12-6Н ОСТ 37.001.124-93 | |
| 6 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 7 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 8 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 9 | 3***0 | Кронштейн | |
| 10 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 11 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 12 | 6***1 | Цилиндр главный тормозов | |
| 13 | 6***1 | Цилиндр главный тормозов (для запасных частей) | |
| 14 | 2***9 | Гайка 10х1-6Н | |
| 15 | 2***9 | Гайка 10х1-6Н | |
| 16 | 3***5 | Проушина толкателя главного цилиндра | |
| 17 | 2***9 | Втулка оси толкателя | |
| 18 | 3***4 | Прокладка | |
| 19 | 4***7 | Болт М10-6gх35 ОСТ 37.001.193-83 | |
| 20 | 2***5 | Наконечник выключателя сигнала торможения | |
| 21 | 3***2 | Гайка крепления выключателя сигнала торможения | |
| 22 | 1***0 | Выключатель сигнала торможения (2108-3720010) | |
| 23 | М***А | Пружина | |
| 24 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 25 | 3***8 | Накладка педали |
