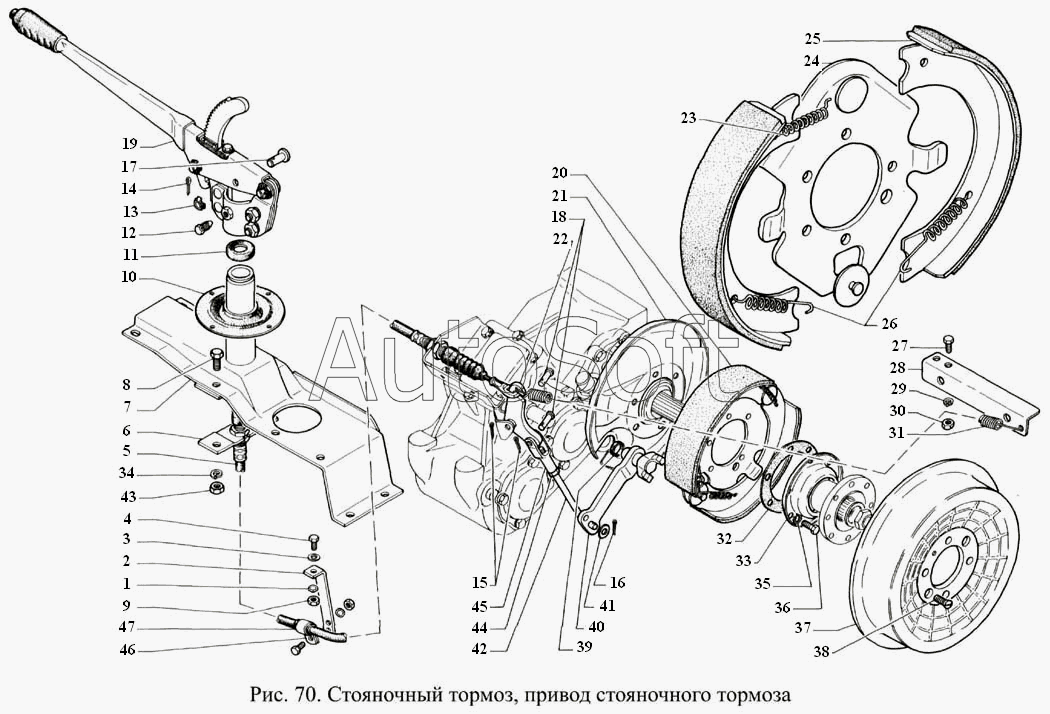

Каталог запасных частей к технике: ГАЗ-3308 (2000). Стояночный тормоз, привод стояночного тормоза
41
31
32
33
34
35
36
37
38
39
4
40
30
42
43
44
45
46
47
5
6
7
8
9
20
10
11
12
13
14
15
16
17
18
19
2
1
21
22
23
24
25
26
27
28
29
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Шайба 6 ОСТ 37.001.146-75 | |
| 2 | 3***8 | Опора оболочки троса | |
| 3 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 4 | 2***9 | Болт М6-6gх20 ОСТ 37.001.123-96 | |
| 5 | 3***8 | Трос | |
| 6 | 3***1 | Кронштейн | |
| 7 | 3***2 | Балка со стойкой | |
| 8 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 9 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 10 | 4***4 | Уплотнитель защитный | |
| 11 | 4***9 | Уплотнитель тяги | |
| 12 | 2***9 | Винт М10х1-6hх21,5 | |
| 13 | 4***5 | Шайба | |
| 14 | 2***9 | Шплинт 3,2х16 ОСТ 37.001.171-93 | |
| 15 | 2***9 | Шплинт 3,2х16 ОСТ 37.001.171-93 | |
| 16 | 2***9 | Шплинт 3,2х16 ОСТ 37.001.171-93 | |
| 17 | 2***9 | Палец 10х28 ОСТ 37.001.163-97 | |
| 18 | 2***9 | Палец 10х28 ОСТ 37.001.163-97 | |
| 19 | 4***5 | Рычаг стояночного тормоза с сектором | |
| 20 | 3***0 | Тормоз стояночный | |
| 21 | 3***5 | Отражатель | |
| 22 | 3***6 | Рычаг с усилителем | |
| 23 | 5***9 | Пружина вторичная | |
| 24 | 3***1 | Щит стояночного тормоза с осями | |
| 25 | 3***4 | Колодка стояночного тормоза с фрикционной накладкой | |
| 26 | 5***8 | Пружина первичная | |
| 27 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 28 | 3***1 | Кронштейн пружины | |
| 29 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 30 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 31 | М***А | Пружина оттяжная педали сцепления | |
| 32 | 5***3 | Прокладка маслоотражателя центрального тормоза | |
| 33 | 3***2 | Маслоотражатель | |
| 34 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 35 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 36 | 3***9 | Болт М10х28 | |
| 37 | 3***2 | Барабан стояночного тормоза | |
| 38 | 2***9 | Винт М8-6gх16 ОСТ 37.001.125-81 | |
| 39 | 6***Б | Кольцо уплотнительное | |
| 40 | 6***0 | Рычаг с вилкой | |
| 41 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 42 | 6***8 | Тяга привода | |
| 43 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 44 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 45 | 6***5 | Вилка регулировочная тяги привода стояночного тормоза | |
| 46 | 2***9 | Скоба 16 | |
| 47 | 6***0 | Прокладка уплотнительная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
