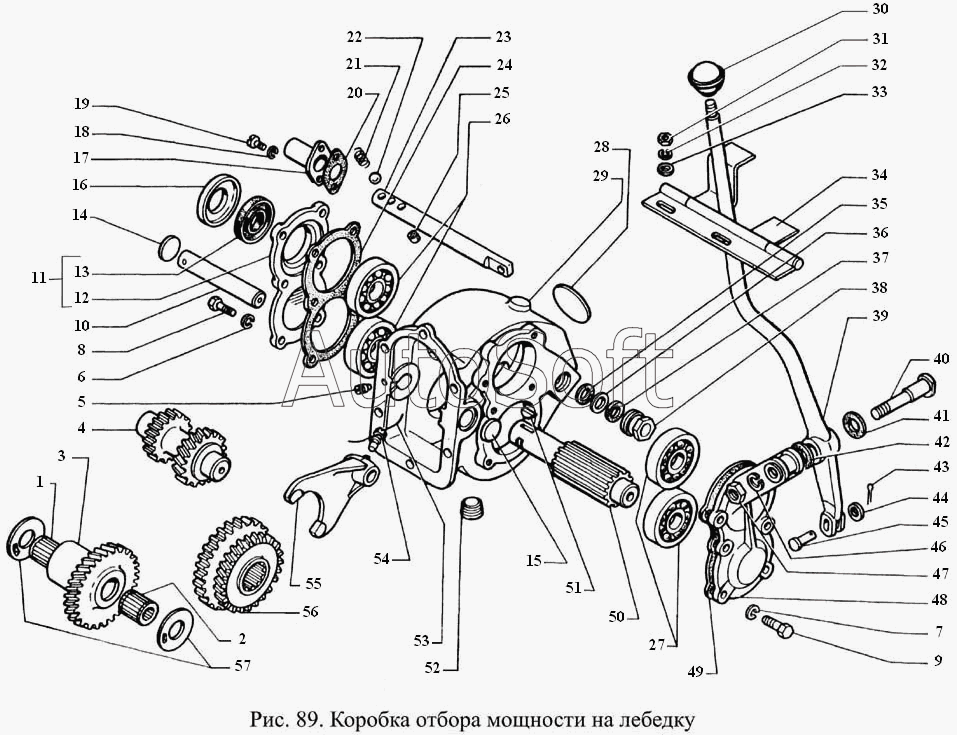

Каталог запасных частей к технике: ГАЗ-3308 (2000). Коробка отбора мощности на лебедку
49
36
37
38
39
4
40
41
42
43
44
45
46
47
48
35
5
50
51
52
53
54
55
56
57
6
7
8
9
22
10
11
12
13
14
15
16
17
18
19
2
20
21
1
23
24
25
26
27
28
29
3
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***3 | Подшипник в сборе ГОСТ 520-71 | |
| 2 | 6***3 | Подшипник в сборе ГОСТ 520-71 | |
| 3 | 6***Б | Шестерня ведущая коробки отбора мощности | |
| 4 | 6***Б | Блок шестерен промежуточного вала коробки отбора мощности | |
| 5 | 2***2 | Винт М8х1-6hх15 | |
| 6 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 7 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 8 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 9 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 10 | 6***0 | Ось ведущей шестерни | |
| 11 | 6***3 | Крышка в сборе | |
| 12 | 6***0 | Крышка подшипников коробки отбора мощности передняя | |
| 13 | 6***0 | Манжета с пружиной в сборе | |
| 14 | 2***П | Заглушка 26 ОСТ 37.001.173-82 | |
| 15 | 2***П | Заглушка 26 ОСТ 37.001.173-82 | |
| 16 | 6***0 | Кольцо защитное | |
| 17 | 6***Г | Колпак защитный штока | |
| 18 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 19 | 2***8 | Винт М6х1х10 | |
| 20 | 6***3 | Прокладка защитного колпака штока | |
| 21 | 5***7 | Пружина фиксатора | |
| 22 | 4***6 | Шарик 9,525-40 ГОСТ 3722-81 | |
| 23 | 6***2 | Шток вилки включения передач | |
| 24 | 6***А | Прокладка крышки подшипника | |
| 25 | 6***8 | Заглушка отверстия фиксатора штока | |
| 26 | 3***5 | Подшипник в сборе ГОСТ 520-71 | |
| 27 | 3***5 | Подшипник в сборе ГОСТ 520-71 | |
| 28 | 2***П | Заглушка 52 ОСТ 37.001.173-82 | |
| 29 | 6***0 | Картер коробки отбора мощности | |
| 30 | 6***3 | Рукоятка рычагов управления | |
| 31 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 32 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 33 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 34 | 6***6 | Упор рычага переключения коробки отбора мощности в сборе | |
| 35 | 6***0 | Сальник штоков | |
| 36 | 2***П | Шайба 16,5 | |
| 37 | 6***3 | Кольцо уплотнительное сальника штоков | |
| 38 | 6***2 | Гайка сальника штоков | |
| 39 | 3***4 | Рычаг | |
| 40 | 4***6 | Ось рычага переключения | |
| 41 | 2***4 | Шайба упорная | |
| 42 | 4***5 | Втулка | |
| 43 | 2***9 | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 44 | 2***9 | Шайба 8,5 | |
| 45 | 2***9 | Палец 8х28 ОСТ 37.001.163-97 | |
| 46 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 47 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 48 | 6***5 | Крышка подшипников задняя | |
| 49 | 6***2 | Прокладка крышки подшипника | |
| 50 | 6***0 | Вал вторичный коробки | |
| 51 | 4***1 | Шпонка 8х13 ОСТ 37.001.213-78 | |
| 52 | А***7 | Пробка КГ1/2" | |
| 53 | 2***П | Шплинт 1,2х175 ОСТ 37.001.172-92 | |
| 54 | 2***П | Винт М10х1-6hх17,5 | |
| 55 | 6***6 | Вилка включения передач | |
| 56 | 6***4 | Блок шестерен прямого и обратного хода вторичного хода | |
| 57 | М***9 | Шайба упорная блока шестерен промежуточного вала коробки передач - неподвижная |
