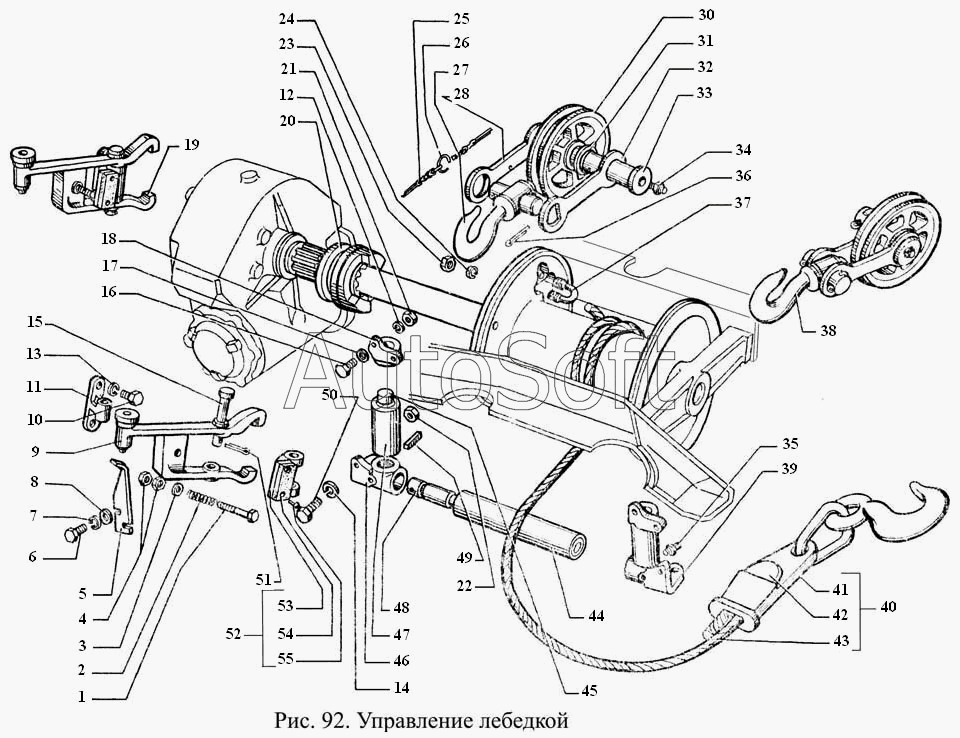

Каталог запасных частей к технике: ГАЗ-3308 (2000). Управление лебедкой
47
35
36
37
38
39
4
40
41
42
43
44
45
46
34
48
49
5
50
51
52
53
54
55
6
7
8
9
22
10
11
12
13
14
15
16
17
18
19
2
20
21
1
23
24
25
26
27
28
3
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***П | Болт М8-6gх52 | |
| 2 | 6***2 | Пружина | |
| 3 | 2***9 | Шайба 9 | |
| 4 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 5 | 6***0 | Упор фиксатора вилки включения барабана лебедки | |
| 6 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 7 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 8 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 9 | 6***0 | Вилка включения барабана лебедки в сборе | |
| 10 | 2***9 | Болт М10-6gх22 ОСТ 37.001.123-96 | |
| 11 | 6***5 | Кронштейн крепления вилки включения барабана лебедки | |
| 12 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 13 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 14 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 15 | 2***9 | Палец 14х90 ОСТ 37.001.163-97 | |
| 16 | 2***9 | Болт М10-6gх35 ОСТ 37.001.123-96 | |
| 17 | 2***9 | Шайба 10,5 | |
| 18 | 6***0 | Кронштейн троса верхний | |
| 19 | 6***1 | Вилка включения барабана лебедки с рукояткой в сборе | |
| 20 | 6***0 | Муфта скользящая включения барабана лебедки | |
| 21 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 22 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 23 | 2***9 | Гайка М10х1-6Н | |
| 24 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 25 | 6***5 | Цепь шплинтов съемной серьги блока лебедки в сборе | |
| 26 | 5***0 | Кольцо крепления цепи шплинта защелки буксирного крюка | |
| 27 | 6***Б | Крюк блока лебедки в сборе | |
| 28 | 6***5 | Серьга съемная блока лебедки | |
| 29 | 6***0 | Серьга съемная блока лебедки в сборе | |
| 30 | 6***Б | Блок лебедки | |
| 31 | 6***2 | Кольцо распорное блока лебедки | |
| 32 | 6***Б | Серьга блока лебедки | |
| 33 | 6***0 | Ось блока лебедки | |
| 34 | 2***9 | Масленка 1.1 Ц6.хр ГОСТ 19853-74 | |
| 35 | 2***9 | Масленка 1.1 Ц6.хр ГОСТ 19853-74 | |
| 36 | 2***8 | Шплинт 5х40 ОСТ 37.001.171-93 | |
| 37 | 6***0 | Стремянка крепления троса к барабану лебедки | |
| 38 | 6***А | Блок лебедки в сборе | |
| 39 | 6***1 | Кронштейн ролика троса лебедки нижний левый | |
| 40 | 6***1 | Трос, коуш и крюк лебедки в сборе | |
| 41 | 6***2 | Крюк в сборе | |
| 42 | 4***0 | Клин | |
| 43 | 4***5 | Трос лебедки | |
| 44 | 6***3 | Ролик горизонтальный троса лебедки в сборе | |
| 45 | 6***0 | Ось | |
| 46 | 6***0 | Кронштейн ролика троса лебедки нижний правый | |
| 47 | 6***3 | Ролик вертикальный троса лебедки в сборе | |
| 48 | 6***5 | Ось ролика троса лебедки горизонтальная | |
| 49 | 2***9 | Штифт 8х40 ОСТ 37.001.116-97 | |
| 50 | 2***9 | Болт М10-6gх32 ОСТ 37.001.123-96 | |
| 51 | 2***9 | Шплинт 4х20 ОСТ 37.001.171-93 | |
| 52 | 6***0 | Колодка тормоза барабана лебедки в сборе | |
| 53 | 6***1 | Колодка тормоза барабана лебедки | |
| 54 | 6***8 | Накладка фрикционная тормозной колодки | |
| 55 | 2***9 | Заклепка 4х16 ОСТ 37.001.157-75 |
