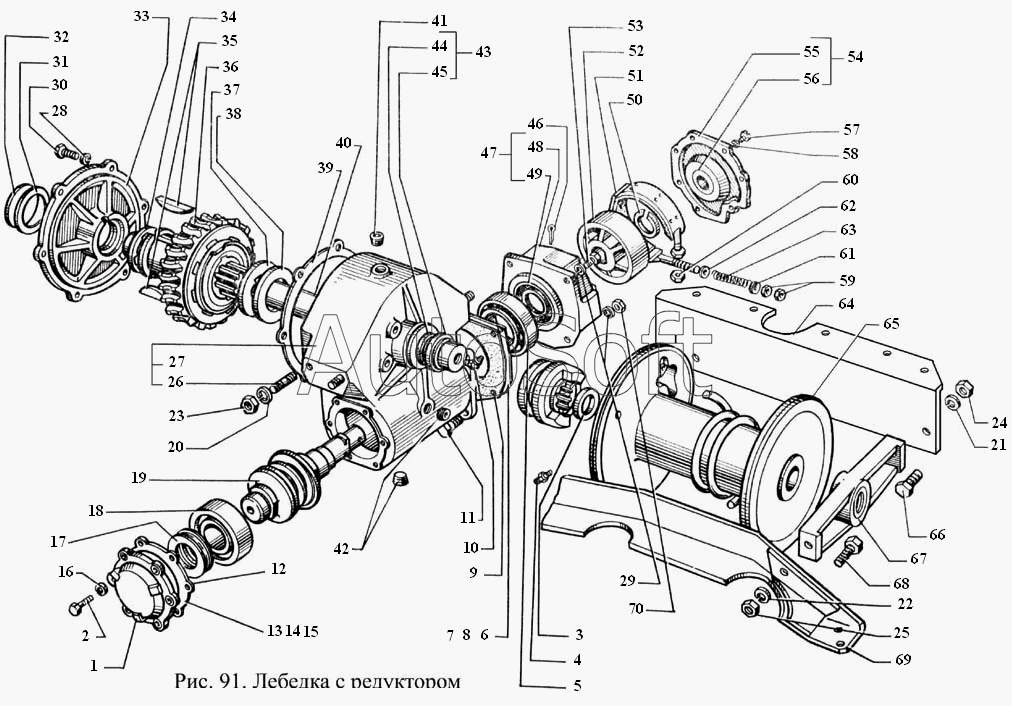

Каталог запасных частей к технике: ГАЗ-3308 (2000). Лебедка с редуктором
5
57
56
55
54
53
52
51
50
58
49
48
47
46
45
44
43
42
65
9
8
70
7
69
68
67
66
41
64
63
62
61
60
6
59
18
25
24
23
22
21
20
2
19
26
17
16
15
14
13
12
11
10
33
40
4
39
38
37
36
35
34
1
32
31
30
3
29
28
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***5 | Крышка подшипников червяка редуктора лебедки передняя | |
| 2 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 3 | 6***0 | Кольцо упорное барабана лебедки | |
| 4 | 2***9 | Масленка 1.3 Ц6.хр ГОСТ 19853-74 | |
| 5 | 2***2 | Подшипник 27709У4Ш2 | |
| 6 | 6***5 | Прокладка регулировочная толщ. 0,20 мм | |
| 7 | 6***6 | Прокладка регулировочная толщ. 0,10 мм | |
| 8 | 6***7 | Прокладка регулировочная толщ. 0,15 мм | |
| 9 | 6***8 | Прокладка толщ. 0,3 мм | |
| 10 | 2***9 | Масленка 2.3.45 Ц6.хр ГОСТ 19853-74 | |
| 11 | 2***9 | Болт М10-6gх32 ОСТ 37.001.123-96 | |
| 12 | 6***8 | Прокладка толщ. 0,3 мм | |
| 13 | 6***5 | Прокладка регулировочная толщ. 0,20 мм | |
| 14 | 6***6 | Прокладка регулировочная толщ. 0,15 мм | |
| 15 | 6***7 | Прокладка регулировочная толщ. 0,10 мм | |
| 16 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 17 | 8***9 | Подшипник 8209 ГОСТ 7872-89 | |
| 18 | 1***М | Подшипник 12309 КМ ГОСТ 8328-75 | |
| 19 | 6***0 | Червяк редуктора лебедки | |
| 20 | 2***2 | Шайба 14.ОТ ОСТ 37.001.115-75 | |
| 21 | 2***2 | Шайба 14.ОТ ОСТ 37.001.115-75 | |
| 22 | 2***2 | Шайба 14.ОТ ОСТ 37.001.115-75 | |
| 23 | 2***9 | Гайка М14х1,5-6Н ОСТ 37.001.124-93 | |
| 24 | 2***9 | Гайка М14х1,5-6Н ОСТ 37.001.124-93 | |
| 25 | 2***9 | Гайка М14х1,5-6Н ОСТ 37.001.124-93 | |
| 26 | 4***5 | Шпилька М14х(2-Сп/1,5-4h)х32 ОСТ 37.001.180-96 | |
| 27 | 6***Б | Картер редуктора лебедки со втулкой в сборе | |
| 28 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 29 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 30 | 2***9 | Болт М10-6gх30 ОСТ 37.001.123-96 | |
| 31 | 6***3 | Прокладка заглушки крышки картера редуктора лебедки | |
| 32 | 2***П | Заглушка 70 ОСТ 37.001.173-82 | |
| 33 | 6***Б | Крышка картера редуктора лебедки в сборе | |
| 34 | 6***А | Шайба распорная вала лебедки малая | |
| 35 | 6***0 | Шпонка вала лебедки | |
| 36 | 6***1 | Колесо червячное редуктора лебедки в сборе | |
| 37 | 6***4 | Шайба распорная вала лебедки большая | |
| 38 | 6***9 | Кольцо регулировочное вала лебедки | |
| 39 | 6***6 | Прокладка крышки | |
| 40 | 6***Б | Вал лебедки | |
| 41 | 2***9 | Пробка КГ1/2" | |
| 42 | 2***9 | Пробка КГ1/2" | |
| 43 | 6***0 | Обойма с манжетой в сборе | |
| 44 | 6***2 | Манжета в сборе | |
| 45 | 6***7 | Обойма сальника | |
| 46 | 2***9 | Шплинт 3,2х16 ОСТ 37.001.171-93 | |
| 47 | 6***А | Картер тормоза червяка редуктора в сборе | |
| 48 | 6***А | Картер тормоза червяка редуктора | |
| 49 | 5***3 | Сальник червяка редуктора лебедки в сборе | |
| 50 | 2***6 | Кольцо упорное | |
| 51 | 6***7 | Лента тормоза редуктора лебедки в сборе | |
| 52 | 6***0 | Барабан тормоза редуктора лебедки | |
| 53 | 4***0 | Болт М10-6gх28 ОСТ 37.001.123-96 | |
| 54 | 6***9 | Крышка картера тормоза редуктора лебедки с уплотнительным кольцом в сборе | |
| 55 | 6***А | Крышка картера тормоза редуктора лебедки | |
| 56 | 6***1 | Кольцо уплотнительное крышки картера тормоза редуктора | |
| 57 | 2***9 | Винт М6-6gх12 ОСТ 37.001.127-81 | |
| 58 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 59 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 60 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 61 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 62 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 63 | А***Р | Пружина тормоза редуктора лебедки | |
| 64 | 3***4 | Угольник лебедки задний | |
| 65 | 6***1 | Барабан лебедки в сборе | |
| 66 | 2***9 | Болт М14х1,5-6gх40 ОСТ 37.001.123-96 | |
| 67 | 6***А | Траверса вала лебедки в сборе | |
| 68 | 2***9 | Болт М14х1,5-6gх50 ОСТ 37.001.123-96 | |
| 69 | 6***3 | Угольник передней подвески лебедки с усилителем в сборе | |
| 70 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
