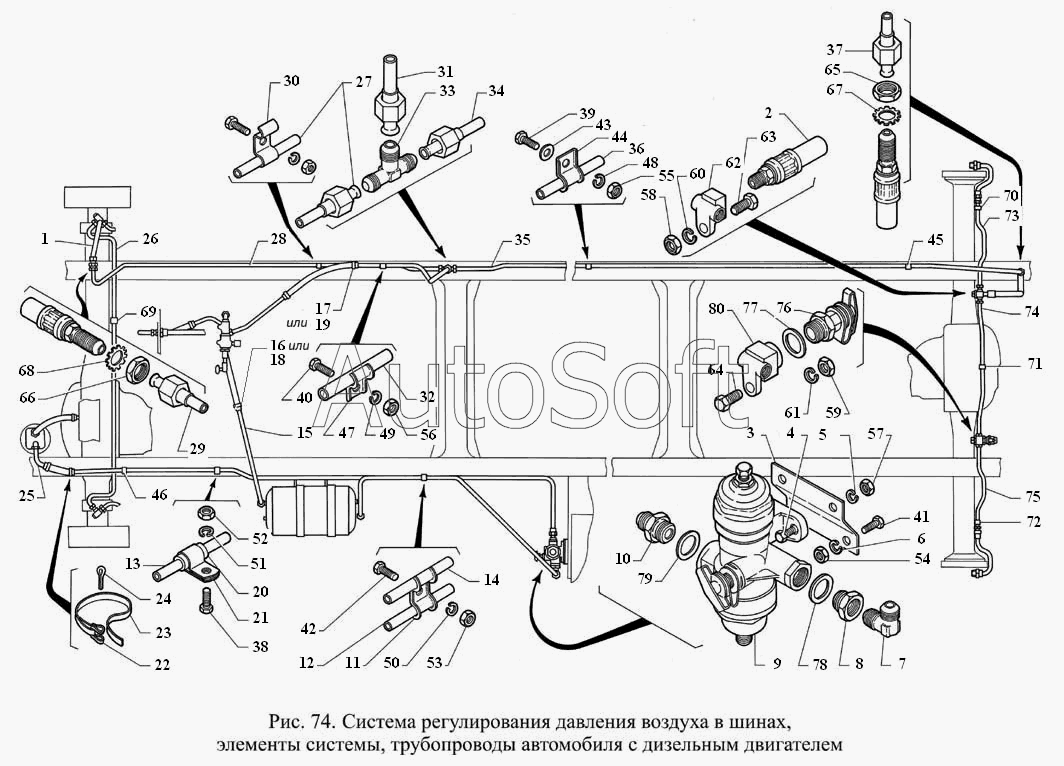

Каталог запасных частей к технике: ГАЗ-3308 (2000). Система регулирования давления воздуха в шинах, элементы системы, трубопроводы автомобиля с дизельным двигателем
55
63
62
61
60
6
59
58
57
56
64
54
53
52
51
50
5
49
48
47
73
9
80
8
79
78
77
76
75
74
46
72
71
70
7
69
68
67
66
65
19
27
26
25
24
23
22
21
20
2
28
18
17
16
15
14
13
12
11
10
37
45
44
43
42
41
40
4
39
38
1
36
35
34
33
32
31
30
3
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Шланг гибкий к переднему и заднему мосту | |
| 2 | 3***0 | Шланг гибкий к переднему и заднему мосту | |
| 3 | 6***5 | Кронштейн крепления регулятора давления к бензобаку | |
| 4 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 5 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 6 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 7 | 4***0 | Штуцер угловой | |
| 8 | 4***0 | Штуцер | |
| 9 | 1***0 | Регулятор давления | |
| 10 | 6***7 | Штуцер | |
| 11 | 5***1 | Скоба двойная | |
| 12 | 3***0 | Трубка от компрессора к регулятору давления вторая | |
| 13 | 3***0 | Трубка от компрессора к регулятору давления вторая | |
| 14 | 3***0 | Трубка от регулятора давления к воздушному баллону | |
| 15 | 3***4 | Трубка от воздушного баллона к крану управления первая | |
| 16 | 0***1 | Хомут 16-27 ТО17-9-20-98 | |
| 17 | 0***1 | Хомут 16-27 ТО17-9-20-98 | |
| 18 | Т***2 | Хомут 12-22 ТУ 4599-003-03966022-00 | |
| 19 | Т***2 | Хомут 12-22 ТУ 4599-003-03966022-00 | |
| 20 | 6***0 | Прокладка уплотнительная | |
| 21 | 2***9 | Скоба | |
| 22 | 2***9 | Пряжка | |
| 23 | 2***9 | Лента 10х180 | |
| 24 | 2***9 | Шплинт 5,6х22 | |
| 25 | 6***8 | Трубка со шлангом от компрессора к воздушному баллону первая в сборе | |
| 26 | 6***5 | Трубка к передним колесам в сборе | |
| 27 | 3***2 | Трубка от крана управления к передним колесам | |
| 28 | 3***2 | Трубка от крана управления к передним колесам | |
| 29 | 3***2 | Трубка от крана управления к передним колесам | |
| 30 | 4***1 | Скоба | |
| 31 | 3***4 | Трубка от крана управления к колесам вторая | |
| 32 | 3***4 | Трубка от крана управления к колесам вторая | |
| 33 | 6***8 | Штуцер тройной | |
| 34 | 3***5 | Трубка от крана управления к задним колесам | |
| 35 | 3***5 | Трубка от крана управления к задним колесам | |
| 36 | 3***5 | Трубка от крана управления к задним колесам | |
| 37 | 3***5 | Трубка от крана управления к задним колесам | |
| 38 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 39 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 40 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 41 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 42 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 43 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 44 | 6***5 | Скоба крепления трубки | |
| 45 | 6***5 | Скоба крепления трубки | |
| 46 | 6***5 | Скоба крепления трубки | |
| 47 | 6***5 | Скоба крепления трубки | |
| 48 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 49 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 50 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 51 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 52 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 53 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 54 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 55 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 56 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 57 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 58 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 59 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 60 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 61 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 62 | 6***0 | Тройник подвода воздуха к задним колесам | |
| 63 | 2***9 | Болт М10-6gх20 ОСТ 37.001.123-96 | |
| 64 | 2***9 | Болт М10-6gх20 ОСТ 37.001.123-96 | |
| 65 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 66 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 67 | 2***9 | Шайба 2-16 ОСТ 37.001.146-75 | |
| 68 | 2***9 | Шайба 2-16 ОСТ 37.001.146-75 | |
| 69 | 2***6 | Втулка защитная | |
| 70 | 2***6 | Втулка защитная | |
| 71 | 2***6 | Втулка защитная | |
| 72 | 2***6 | Втулка защитная | |
| 73 | 6***4 | Трубка к заднему правому колесу в сборе | |
| 74 | 6***6 | Трубка к заднему левому колесу вторая в сборе | |
| 75 | 6***4 | Трубка к заднему левому колесу первая в сборе | |
| 76 | 1***0 | Клапан контрольного вывода в сборе | |
| 77 | 5***4 | Прокладка штуцера главного цилиндра тормозов | |
| 78 | 5***4 | Прокладка штуцера главного цилиндра тормозов | |
| 79 | 5***4 | Прокладка штуцера главного цилиндра тормозов | |
| 80 | 6***0 | Тройник клапана контрольного вывода |
