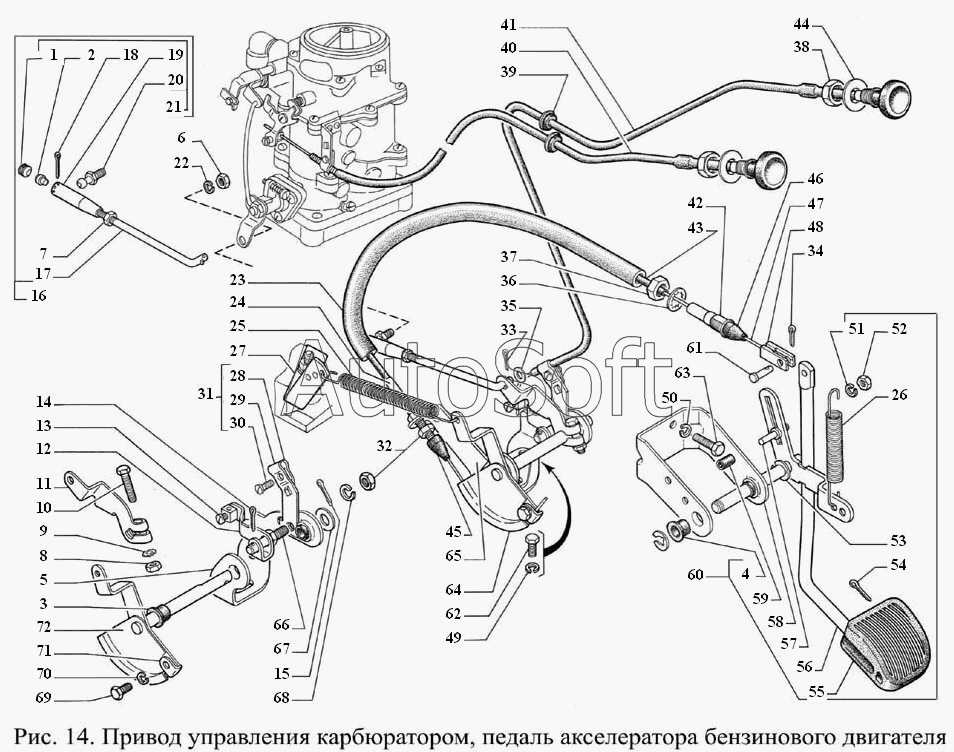

Каталог запасных частей к технике: ГАЗ-3308 (2000). Привод управления карбюратором, педаль акселератора бензинового двигателя
50
58
57
56
55
54
53
52
51
59
5
49
48
47
46
45
44
43
67
9
8
72
71
70
7
69
68
42
66
65
64
63
62
61
60
6
18
25
24
23
22
21
20
2
19
26
17
16
15
14
13
12
11
10
34
41
40
4
39
38
37
36
35
1
33
32
31
30
3
29
28
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***Б | Пробка наконечника | |
| 2 | 7***2 | Сухарь наконечника | |
| 3 | 2***Б | Втулка валика акселератора | |
| 4 | 2***Б | Втулка валика акселератора | |
| 5 | 5***9 | Кронштейн валика акселератора | |
| 6 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 7 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 8 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 9 | 4***2 | Шайба 6 | |
| 10 | 2***9 | Болт М6-6gх25 ОСТ 37.001.123-96 | |
| 11 | 5***5 | Рычаг валика акселератора | |
| 12 | 1***2 | Рычаг тяги ручного управления акселератором в сборе | |
| 13 | 2***8 | Винт М5-6gх8 ОСТ 37.001.128-96 | |
| 14 | 2***9 | Шплинт 3,2х16 ОСТ 37.001.171-93 | |
| 15 | 2***9 | Шплинт 3,2х16 ОСТ 37.001.171-93 | |
| 16 | 3***0 | Тяга рычагов акселератора | |
| 17 | 3***0 | Тяга | |
| 18 | 2***9 | Шплинт 1,6х20 ОСТ 37.001.171-93 | |
| 19 | 2***6 | Наконечник тяги привода силового регулятора коробки передач | |
| 20 | 2***А | Палец шаровой наконечника | |
| 21 | 2***5 | Наконечник шарнирный в сборе | |
| 22 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 23 | 3***5 | Трубка защитная | |
| 24 | 3***7 | Наконечник регулировочный | |
| 25 | 5***5 | Пружина акселератора | |
| 26 | 5***5 | Пружина акселератора | |
| 27 | 1***8 | Кронштейн пружины акселератора | |
| 28 | 5***1 | Зажим | |
| 29 | 1***0 | Кронштейн оболочки тяги ручного управления акселератором | |
| 30 | 2***8 | Винт М5-6gх12 | |
| 31 | 1***9 | Кронштейн оболочки тяги ручного управления акселератором в сборе | |
| 32 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 33 | 2***9 | Шплинт 2х12 ОСТ 37.001.171-93 | |
| 34 | 2***9 | Шплинт 2х12 ОСТ 37.001.171-93 | |
| 35 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 36 | 2***9 | Шайба 2-12 ОСТ 37.001.145-75 | |
| 37 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 38 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 39 | 2***1 | Втулка оболочки тяги привода замка капота | |
| 40 | 3***0 | Тяга воздушной заслонки | |
| 41 | 3***1 | Тяга ручного управления акселератором | |
| 42 | 3***3 | Наконечник с трубкой | |
| 43 | 3***6 | Трубка | |
| 44 | 2***9 | Шайба 12,5 | |
| 45 | 2***2 | Сальник троса | |
| 46 | 2***2 | Сальник троса | |
| 47 | 3***0 | Тяга акселератора с наконечником | |
| 48 | 3***9 | Муфта | |
| 49 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 50 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 51 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 52 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 53 | 2***6 | Шайба 9 ГОСТ 11648-75 | |
| 54 | 2***9 | Шплинт 2х16 ОСТ 37.001.171-93 | |
| 55 | 3***3 | Педаль акселератора | |
| 56 | 3***0 | Рычаг педали акселератора с валиком | |
| 57 | 3***8 | Упор педали акселератора | |
| 58 | 3***5 | Кронштейн валика педали | |
| 59 | 5***0 | Трубка упора | |
| 60 | 3***0 | Педаль акселератора с рычагом | |
| 61 | 2***9 | Палец 5х18 ОСТ 37.001.163-97 | |
| 62 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 63 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 64 | 3***0 | Валик акселератора с кронштейном и рычагами | |
| 65 | 3***0 | Кронштейн регулировочного наконечника | |
| 66 | 6***4 | Шпилька | |
| 67 | 2***9 | Шайба 11 | |
| 68 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 69 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 70 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 71 | 3***2 | Зажим троса акселератора | |
| 72 | 3***0 | Валик акселератора с сектором |
