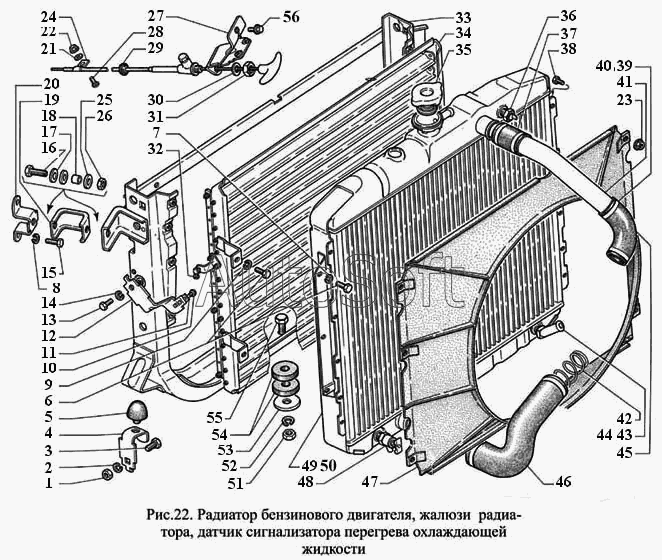

Каталог запасных частей к технике: ГАЗ-3308 (2000). Радиатор бензинового двигателя, жалюзи радиатора, датчик сигнализатора перегрева охлаждающей жидкости
48
36
37
38
39
4
40
41
42
43
44
45
46
47
35
49
5
50
51
52
53
54
55
6
7
8
9
56
22
10
11
12
13
14
15
16
17
18
19
2
20
21
1
23
24
25
26
27
28
29
3
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 3 | 2***9 | Болт М10-6gх20 ОСТ 37.001.123-96 | |
| 4 | 3***9 | Кронштейн | |
| 5 | 2***4 | Упор рамки радиатора | |
| 6 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 7 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 8 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 9 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 10 | 2***9 | Винт М5-6gх12 ОСТ 37.001.130-81 | |
| 11 | 5***1 | Зажим | |
| 12 | 3***2 | Кронштейн тяги | |
| 13 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 14 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 15 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 16 | 2***9 | Болт М10х1-6gх32 | |
| 17 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 18 | 2***5 | Втулка прокладки | |
| 19 | 3***6 | Кронштейн средний | |
| 20 | 3***2 | Кронштейн передний | |
| 21 | 2***9 | Шайба 8,4 | |
| 22 | 4***8 | Гайка М6 | |
| 23 | 4***8 | Гайка М6 | |
| 24 | 5***4 | Скоба | |
| 25 | 5***4 | Прокладка тяги соединения двигателя с рамой | |
| 26 | 4***5 | Гайка М10х1 | |
| 27 | 3***7 | Кронштейн с усилителем в сборе | |
| 28 | 2***9 | Болт М6-6gх16 | |
| 29 | 2***1 | Втулка оболочки тяги привода замка капота | |
| 30 | 2***9 | Шайба 14 ОСТ 37.001.145-75 | |
| 31 | 2***9 | Гайка М14х1,5-6Н ОСТ 37.001.124-93 | |
| 32 | 2***9 | Винт М5-6gх8 ОСТ 37.001.128-96 | |
| 33 | 3***0 | Рамка радиатора | |
| 34 | 3***0 | Жалюзи радиатора | |
| 35 | 2***0 | Пробка радиатора в сборе | |
| 36 | Т***2 | Датчик сигнализатора перегрева охлаждающей жидкости (ТМ111-3808000-02) | |
| 37 | 1***6 | Шланг радиатора подводящий к радиатору | |
| 38 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 39 | 0***4 | Хомут 40-56 ТО17-9-20-98 | |
| 40 | 0***2 | Хомут 44-56 ТУ 4599-001-21511064-94 | |
| 41 | 3***2 | Труба радиатора подводящая | |
| 42 | 2***Б | Каркас шланга | |
| 43 | 3***4 | Штуцер | |
| 44 | 2***А | Штуцер отопителя | |
| 45 | 5***0 | Шланг радиатора отводящий нижний | |
| 46 | 5***5 | Шланг радиатора отводящий | |
| 47 | 3***1 | Кожух вентилятора | |
| 48 | В***Т | Краник сливной (Г-21Ю-1305010-А) | |
| 49 | 3***1 | Радиатор водяной | |
| 50 | 3***5 | Радиатор водяной | |
| 51 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 52 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 53 | 2***9 | Шайба 12,5 | |
| 54 | 5***0 | Прокладка подвески рамки радиатора | |
| 55 | 2***3 | Болт М12х1,25-6gх35 | |
| 56 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 |
