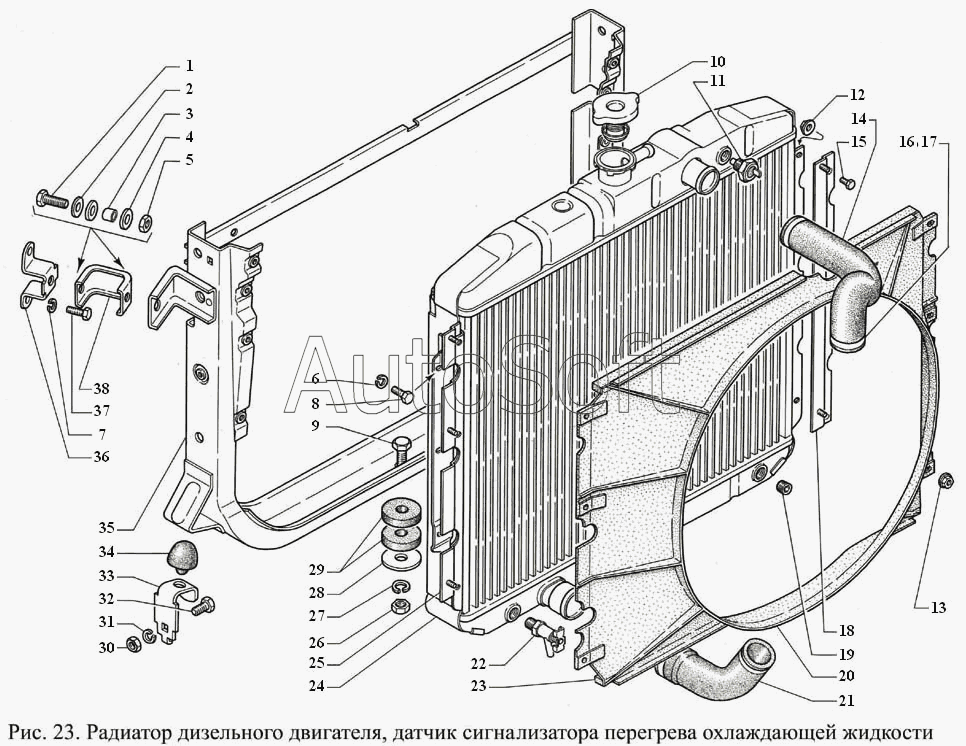

Каталог запасных частей к технике: ГАЗ-3308 (2000). Радиатор дизельного двигателя, датчик сигнализатора перегрева охлаждающей жидкости
1
10
11
12
13
14
15
16
17
18
19
2
20
21
22
23
24
25
26
27
28
29
3
30
31
32
33
34
35
36
37
38
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М10х1-6gх32 | |
| 2 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 3 | 2***5 | Втулка прокладки | |
| 4 | 5***4 | Прокладка тяги соединения двигателя с рамой | |
| 5 | 4***5 | Гайка М10х1 | |
| 6 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 7 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 8 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 9 | 2***3 | Болт М12х1,25-6gх35 | |
| 10 | 2***0 | Пробка радиатора в сборе | |
| 11 | Т***2 | Датчик сигнализатора перегрева охлаждающей жидкости (ТМ111-3808000-02) | |
| 12 | 4***8 | Гайка М6 | |
| 13 | 4***8 | Гайка М6 | |
| 14 | 3***0 | Шланг | |
| 15 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 16 | 0***4 | Хомут 40-56 ТО17-9-20-98 | |
| 17 | 0***2 | Хомут 44-56 ТУ 4599-001-21511064-94 | |
| 18 | 3***2 | Пластина правая | |
| 19 | 2***9 | Пробка КГ3/8" | |
| 20 | 3***1 | Кожух вентилятора | |
| 21 | 3***5 | Шланг | |
| 22 | В***Т | Краник сливной (Г-21Ю-1305010-А) | |
| 23 | 3***2 | Уплотнитель | |
| 24 | 3***0 | Радиатор в сборе | |
| 25 | 3***3 | Пластина левая | |
| 26 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 27 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 28 | 2***9 | Шайба 12,5 | |
| 29 | 5***0 | Прокладка подвески рамки радиатора | |
| 30 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 31 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 32 | 2***9 | Болт М10-6gх20 ОСТ 37.001.123-96 | |
| 33 | 3***9 | Кронштейн | |
| 34 | 2***4 | Упор рамки радиатора | |
| 35 | 3***0 | Рамка радиатора | |
| 36 | 3***2 | Кронштейн передний | |
| 37 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 38 | 3***6 | Кронштейн средний |
