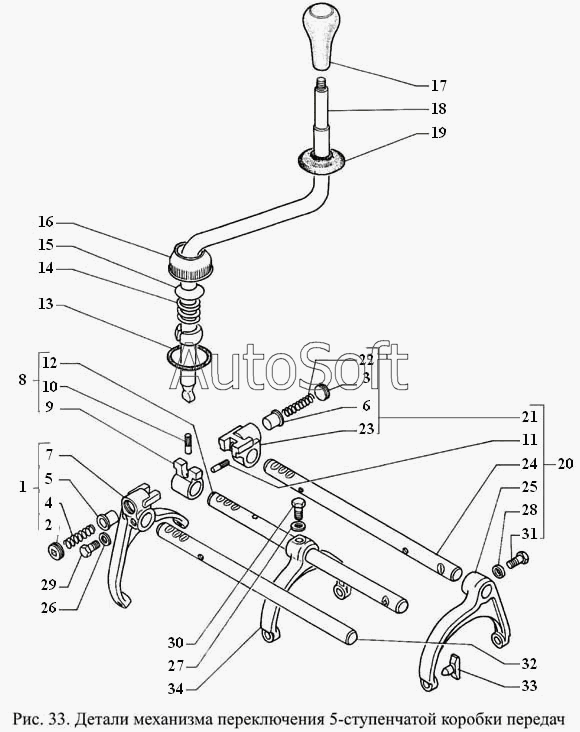

Каталог запасных частей к технике: ГАЗ-3308 (2000). Детали механизма переключения 5-ступенчатой коробки передач
33
26
27
28
29
3
30
31
32
25
34
4
5
6
7
8
9
18
10
11
12
13
14
15
16
17
1
19
2
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Вилка включения 4-й и 5-й передач | |
| 2 | 5***9 | Стопор пружины | |
| 3 | 5***9 | Стопор пружины | |
| 4 | 4***0 | Пружина предохранителя включения четвертой и пятой передач | |
| 5 | 5***7 | Предохранитель включений первой и второй передач и заднего хода | |
| 6 | 5***7 | Предохранитель включений первой и второй передач и заднего хода | |
| 7 | 3***7 | Вилка включения 4 и 5 передач | |
| 8 | 3***5 | Шток переключения 2-й и 3-й передач с головкой | |
| 9 | 3***5 | Головка штока переключения 2 и 3 передач | |
| 10 | 2***9 | Штифт 5х25 ОСТ 37.001.116-97 | |
| 11 | 2***9 | Штифт 5х25 ОСТ 37.001.116-97 | |
| 12 | 3***1 | Шток переключения 2 и 3 передач | |
| 13 | 1***7 | Прокладка колпака | |
| 14 | 3***2 | Пружина рычага | |
| 15 | 3***8 | Седло пружины рычага | |
| 16 | 2***6 | Колпак корпуса рычага | |
| 17 | 3***9 | Рукоятка рычага переключения передач | |
| 18 | 3***0 | Рычаг переключения передач | |
| 19 | 3***8 | Уплотнитель рычага | |
| 20 | 3***3 | Шток переключения 1-й передачи и заднего хода с головкой | |
| 21 | 3***4 | Головка переключения 1 передачи и заднего хода | |
| 22 | 4***8 | Пружина предохранителя включения первой передачи и заднего хода | |
| 23 | 3***5 | Головка штока переключения 1 передачи и заднего хода | |
| 24 | 3***2 | Шток переключения 1 передачи и заднего хода | |
| 25 | 3***6 | Вилка включения 1 передачи и заднего хода | |
| 26 | 4***0 | Шайба пружинная коническая | |
| 27 | 4***0 | Шайба пружинная коническая | |
| 28 | 4***0 | Шайба пружинная коническая | |
| 29 | 3***9 | Болт крепления вилок | |
| 30 | 3***9 | Болт крепления вилок | |
| 31 | 3***9 | Болт крепления вилок | |
| 32 | 3***0 | Шток переключения 4-й и 5-й передач | |
| 33 | 3***8 | Сухарь вилок переключения передач | |
| 34 | 3***9 | Вилка включения 2-й и 3-й передач |
