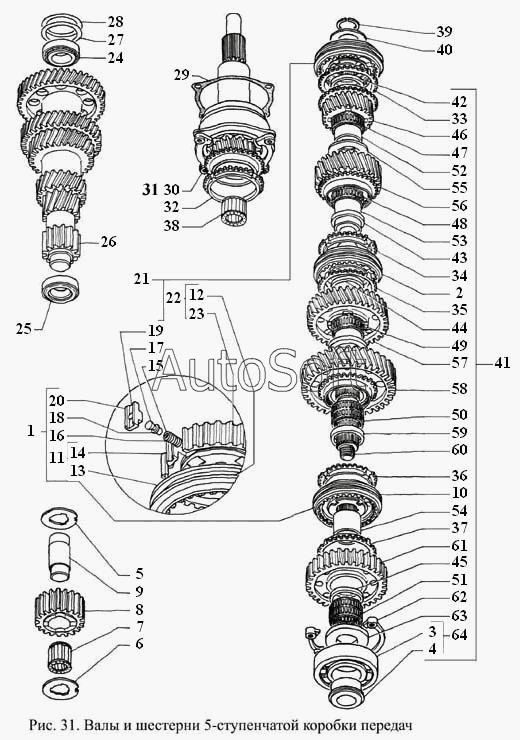

Каталог запасных частей к технике: ГАЗ-3308 (2000). Валы и шестерни 5- ступенчатой коробки передач
53
4
40
41
42
43
44
45
46
47
48
49
5
50
51
52
39
54
55
56
57
58
59
6
60
61
62
63
64
7
8
9
24
10
11
12
13
14
15
16
17
18
19
2
20
21
22
23
1
25
26
27
28
29
3
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Синхронизатор | |
| 2 | 3***3 | Синхронизатор | |
| 3 | 6***У | Подшипник вторичного вала 6-311АКУ | |
| 4 | 3***1 | Втулка подшипника вторичного вала | |
| 5 | 4***1 | Шайба упорная шестерни заднего хода | |
| 6 | 4***1 | Шайба упорная шестерни заднего хода | |
| 7 | 6***6 | Подшипник ГОСТ 520-89 | |
| 8 | 3***0 | Шестерня промежуточная заднего хода | |
| 9 | 3***0 | Ось шестерни заднего хода | |
| 10 | 3***3 | Синхронизатор | |
| 11 | 3***4 | Муфта синхронизатора 1,2,3 передач и заднего хода со ступице | |
| 12 | 3***7 | Муфта синхронизатора | |
| 13 | 3***7 | Муфта синхронизатора | |
| 14 | 3***9 | Ступица синхронизатора 2 и 3 передач | |
| 15 | 3***0 | Пружина синхронизатора | |
| 16 | 3***0 | Пружина синхронизатора | |
| 17 | 3***9 | Фиксатор синхронизатора | |
| 18 | 3***9 | Фиксатор синхронизатора | |
| 19 | 3***1 | Сухарик синхронизатора | |
| 20 | 3***1 | Сухарик синхронизатора | |
| 21 | 3***1 | Синхронизатор 4 и 5 передач | |
| 22 | 3***2 | Муфта синхронизатора 4 и 5 передач со ступицей | |
| 23 | 3***1 | Ступица синхронизатора 4 и 5 передач | |
| 24 | 7***А | Подшипник 7207А ГОСТ 27365-87 | |
| 25 | 7***А | Подшипник 7207А ГОСТ 27365-87 | |
| 26 | 3***0 | Вал промежуточный коробки передач | |
| 27 | 3***3 | Прокладка регулировочная | |
| 28 | 3***2 | Прокладка регулировочная | |
| 29 | 3***2 | Прокладка крышки первичного вала | |
| 30 | 3***2 | Вал первичный с крышкой | |
| 31 | 3***2 | Вал первичный с крышкой | |
| 32 | 3***8 | Кольцо синхронизатора | |
| 33 | 3***8 | Кольцо синхронизатора | |
| 34 | 3***8 | Кольцо синхронизатора | |
| 35 | 3***8 | Кольцо синхронизатора | |
| 36 | 3***8 | Кольцо синхронизатора | |
| 37 | 3***8 | Кольцо синхронизатора | |
| 38 | 2***6 | Подшипник ГОСТ 520-89 | |
| 39 | 4***7 | Кольцо В35 ГОСТ 13940-86 | |
| 40 | 3***5 | Шайба пружинная вторичного вала | |
| 41 | 3***0 | Вал вторичный коробки передач | |
| 42 | 3***3 | Кольцо распорное | |
| 43 | 3***3 | Кольцо распорное | |
| 44 | 3***3 | Кольцо распорное | |
| 45 | 3***3 | Кольцо распорное | |
| 46 | 3***4 | Шестерня 4 передачи вторичного вала с кольцом синхронизатора | |
| 47 | 6***Е | Подшипник ГОСТ 520-89 | |
| 48 | 6***Е | Подшипник ГОСТ 520-89 | |
| 49 | 6***Е | Подшипник ГОСТ 520-89 | |
| 50 | 6***Е | Подшипник ГОСТ 520-89 | |
| 51 | 6***Е | Подшипник ГОСТ 520-89 | |
| 52 | 3***5 | Втулка шестерен вторичного вала | |
| 53 | 3***5 | Втулка шестерен вторичного вала | |
| 54 | 3***5 | Втулка шестерен вторичного вала | |
| 55 | 3***4 | Шайба шестерен вторичного вала | |
| 56 | 3***4 | Шестерня 3 передачи вторичного вала с кольцом синхронизатора | |
| 57 | 3***1 | Шестерня 2 передачи вторичного вала с кольцом синхронизатора | |
| 58 | 3***8 | Шестерня 1 передачи вторичного вала с кольцом синхронизатора | |
| 59 | 3***3 | Кольцо распорное | |
| 60 | 3***5 | Вал вторичный | |
| 61 | 3***0 | Шестерня заднего хода вторичного вала с кольцом синхронизатор | |
| 62 | 3***3 | Полукольцо подшипника вторичного вала | |
| 63 | 3***5 | Шайба заднего подшипника вторичного вала | |
| 64 | 3***0 | Подшипник вторичного вала на втулке |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
