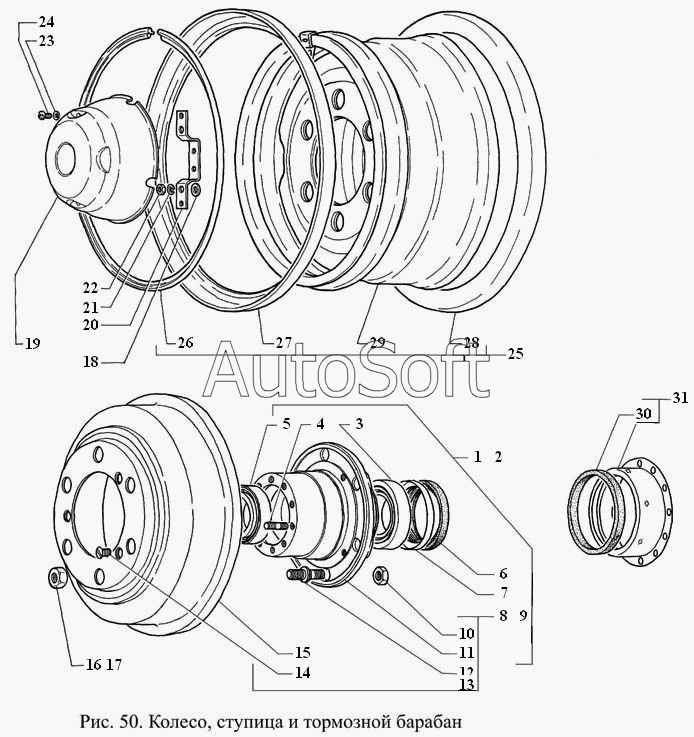

Каталог запасных частей к технике: ГАЗ-3308 (2000). Колесо, ступица и тормозной барабан
23
9
8
7
6
5
4
31
30
3
29
28
27
26
25
24
1
22
21
20
2
19
18
17
16
15
14
13
12
11
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Ступица и тормозной барабан с подшипниками правая | |
| 2 | 3***1 | Ступица и тормозной барабан с подшипниками левая | |
| 3 | 6***А | Подшипник роликовый конический 6-7515А ГОСТ 27365-87 | |
| 4 | 4***3 | Шпилька М14х(2-Сn/1,5-Сn1)х35 ОСТ 37.001.180-96 | |
| 5 | У***А | Подшипник ГОСТ 520-89 | |
| 6 | 5***2 | Манжета ступицы заднего колеса в сборе | |
| 7 | 5***0 | Шайба упорная сальника ступицы | |
| 8 | 6***4 | Ступица с барабаном переднего колеса правая | |
| 9 | 6***4 | Ступица с барабаном переднего колеса левая | |
| 10 | 4***8 | Гайка М20х1,5-6Н ОСТ 37.001.124-93 | |
| 11 | 6***2 | Ступица переднего колеса | |
| 12 | 5***1 | Болт ступицы переднего колеса правая резьба | |
| 13 | 5***1 | Болт ступицы переднего колеса левая резьба | |
| 14 | 2***9 | Винт М10х20 | |
| 15 | 3***0 | Барабан тормозной передний | |
| 16 | 2***9 | Гайка Б М20х1,5-6Н ОСТ 37.001.195-97 | |
| 17 | 2***9 | Гайка Б М20х1,5LН-6Н ОСТ 37.001.195-97 | |
| 18 | 2***9 | Шайба 16,5 | |
| 19 | 3***6 | Колпак колеса | |
| 20 | 3***5 | Кронштейн колпака с гайками | |
| 21 | 2***2 | Шайба 14.ОТ ОСТ 37.001.115-75 | |
| 22 | 2***9 | Гайка Сп М14х1,5 | |
| 23 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 24 | 2***9 | Винт М8-6gх16 ОСТ 37.001.130-81 | |
| 25 | 6***2 | Колесо 228Г-457 в сборе | |
| 26 | 6***1 | Кольцо замочное | |
| 27 | 6***7 | Кольцо бортовое | |
| 28 | 6***7 | Кольцо бортовое | |
| 29 | 6***5 | Основание обода в сборе | |
| 30 | 6***1 | Кольцо уплотнительное наружного сальника ступицы переднего колеса | |
| 31 | 6***0 | Сальник наружный ступицы колеса в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
