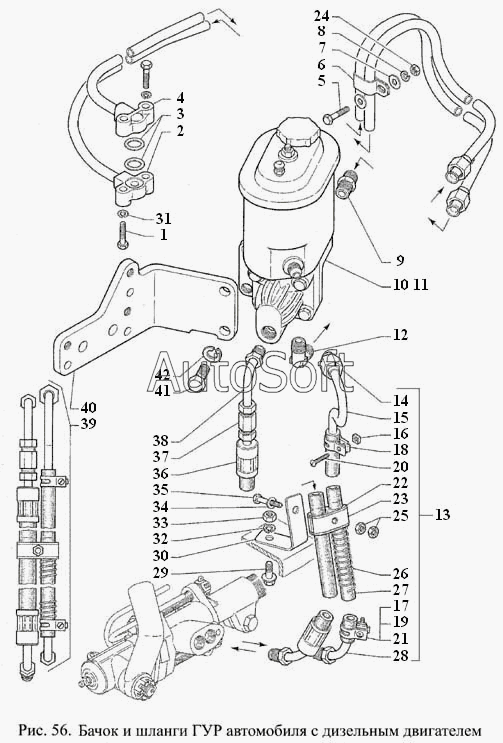

Каталог запасных частей к технике: ГАЗ-3308 (2000). Бачок и шланги ГУР автомобиля с дизельным двигателем
39
3
30
31
32
33
34
35
36
37
38
29
4
40
41
42
5
6
7
8
9
2
10
11
12
13
14
15
16
17
18
19
1
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М8-6gх30 ОСТ 37.001.123-96 | |
| 2 | 3***8 | Трубка всасывающая гидроусилителя руля | |
| 3 | 5***7 | Кольцо | |
| 4 | 3***2 | Трубка нагнетательная гидроусилителя руля | |
| 5 | 2***9 | Болт М6-6gх30 ОСТ 37.001.123-96 | |
| 6 | 5***6 | Скоба двойная | |
| 7 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 8 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 9 | 4***8 | Штуцер прямой | |
| 10 | 3***0 | Бачок с клапанами ГУР | |
| 11 | Ш***0 | Бачок с клапанами ГУР | |
| 12 | 4***0 | Штуцер угловой | |
| 13 | 3***8 | Шланг сливной | |
| 14 | 6***4 | Гайка накидная | |
| 15 | 4***0 | Трубка сливного шланга верхняя | |
| 16 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 17 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 18 | 2***9 | Хомут 16 | |
| 19 | 2***9 | Хомут 16 | |
| 20 | 2***9 | Винт М4-6gх25 ОСТ 37.001.127-81 | |
| 21 | 2***9 | Винт М4-6gх25 ОСТ 37.001.127-81 | |
| 22 | 6***Б | Муфта | |
| 23 | 4***3 | Скоба | |
| 24 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 25 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 26 | 4***2 | Оболочка защитная шланга | |
| 27 | 6***1 | Шланг | |
| 28 | 3***4 | Трубка сливного шланга | |
| 29 | 4***9 | Болт М8-6gх20 ОСТ 37.001.193-83 | |
| 30 | 3***9 | Скоба | |
| 31 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 32 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 33 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 34 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 35 | 2***9 | Болт М6-6gх50 ОСТ 37.001.122-96 | |
| 36 | 3***0 | Шланг нагнетательный ГУР | |
| 37 | 2***9 | Муфта соединительная | |
| 38 | 3***2 | Наконечник нижний нагнетательного шланга | |
| 39 | 3***0 | Шланг сливной и нагнетательный | |
| 40 | 3***0 | Кронштейн | |
| 41 | 2***9 | Болт М12-6gх28 ОСТ 37.001.123-96 | |
| 42 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 |
