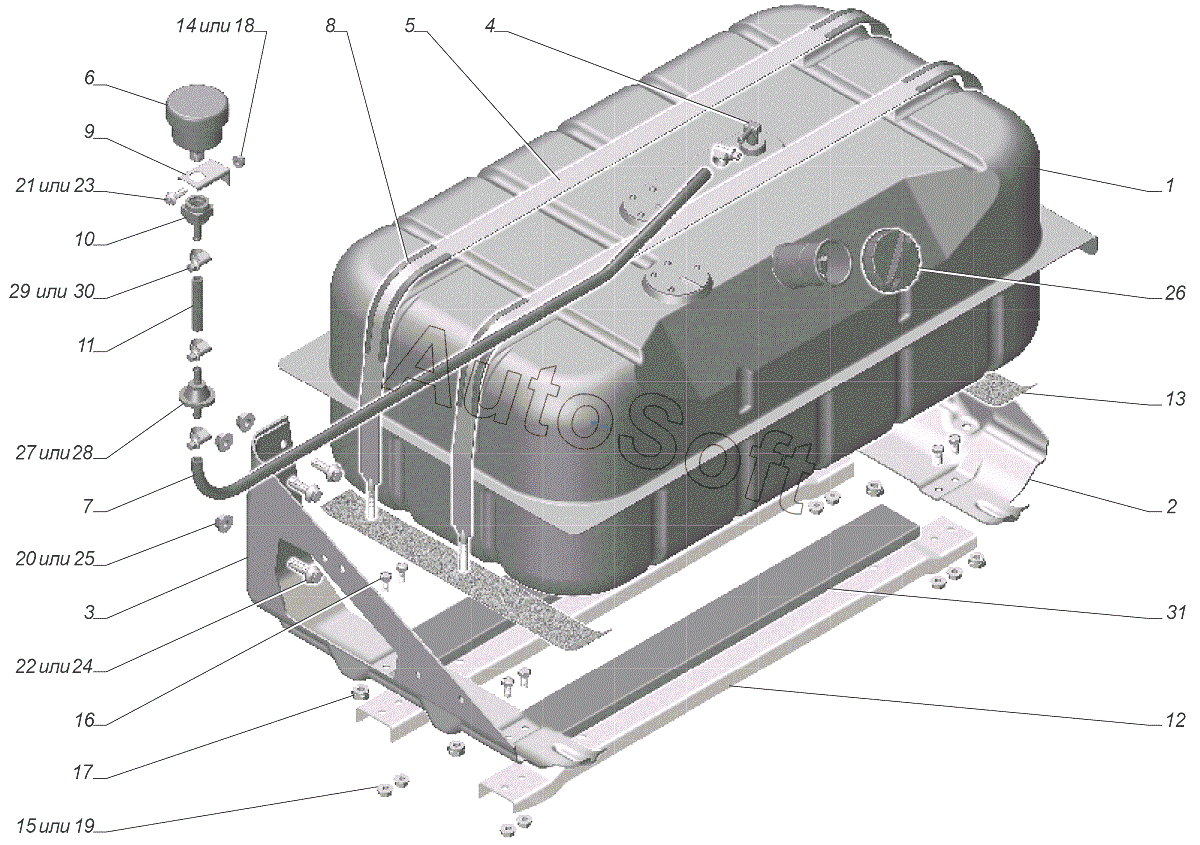

Каталог запасных частей к технике: ГАЗон NEXT C41R13-60 (2021). С41R11-1101001 Установка топливного бака
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Бак топливный | |
| 2 | 4***2 | Кронштейн крепления бака задний | |
| 3 | 4***7 | Кронштейн крепления бака передний | |
| 4 | 3***1 | Клапан топливного бака | |
| 5 | 5***Б | Хомут в сборе | |
| 6 | 4***0 | Фильтр воздушный гидровакуумного усилителя тормозов в сборе | |
| 7 | 2***9 | Трубка | |
| 8 | 3***0 | Обечайка хомута | |
| 9 | 3***0 | Кронштейн | |
| 10 | 4***2 | Гайка крепления фильтра | |
| 11 | 3***3 | Трубка пароотводная | |
| 12 | C***7 | Планка защитная | |
| 13 | 5***Б | Прокладка | |
| 14 | 4***8 | Гайка М6 | |
| 15 | 4***9 | Гайка М8 | |
| 16 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 17 | 2***1 | Гайка | |
| 18 | 2***1 | Гайка | |
| 19 | 2***1 | Гайка М8 (9000056/0) | |
| 20 | 2***1 | Гайка DIN 6923-М10-8-A3L | |
| 21 | 2***1 | Болт DIN EN 1662-М6х16-8.8-A3L | |
| 22 | 2***1 | Болт М10х30 | |
| 23 | 4***2 | Болт М6-6gх16 | |
| 24 | 4***5 | Болт М10-6g30 | |
| 25 | 4***1 | Гайка | |
| 26 | 3***0 | Пробка топливного бака Евро-2 | |
| 27 | 3***0 | Клапан давления и разрежения | |
| 28 | 3***1 | Клапан давления и разрежения | |
| 29 | .***0 | Хомут | |
| 30 | .***5 | Хомут | |
| 31 | C***1 | Обечайка кронштейна |
