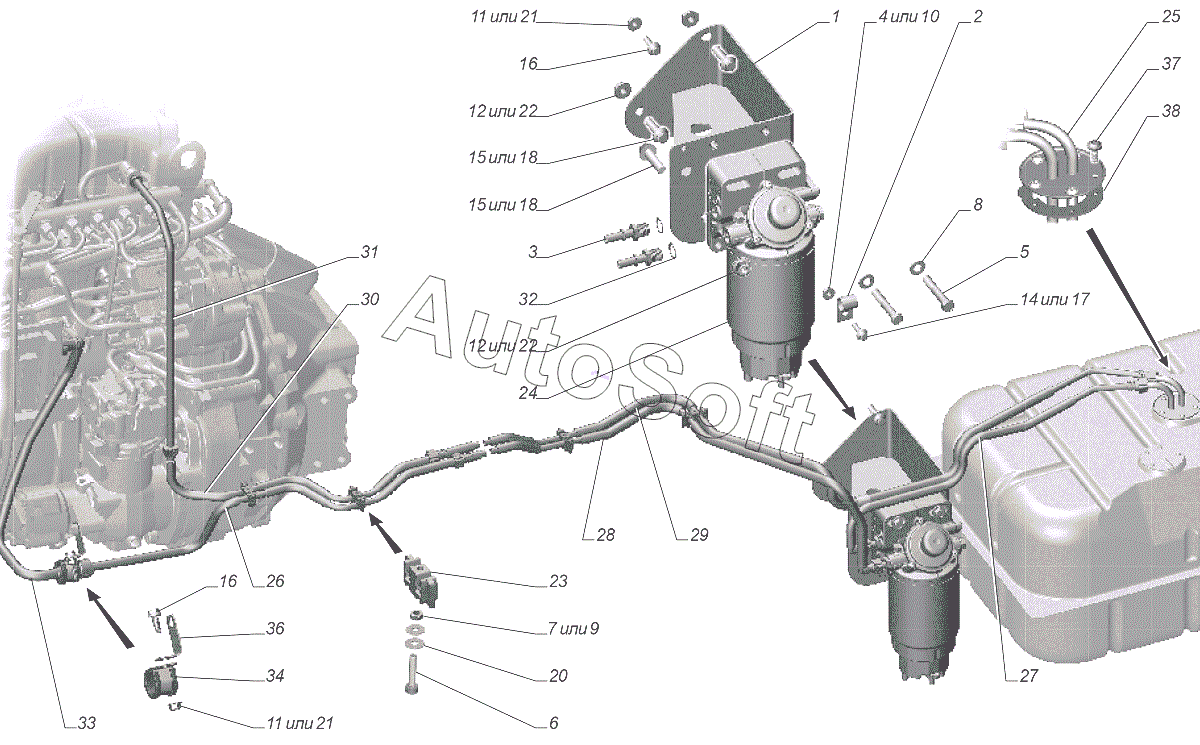

Каталог запасных частей к технике: ГАЗон NEXT C41R13-60 (2021). С41R13-1104001 Установка топливопроводов
29
21
21
22
22
23
24
25
26
27
28
20
30
31
32
33
34
36
37
38
10
2
3
4
5
6
7
8
9
1
11
11
12
12
14
15
15
16
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***9 | Кронштейн | |
| 2 | 2***9 | Скоба 16 | |
| 3 | 3***1 | Штуцер | |
| 4 | 4***8 | Гайка М6 | |
| 5 | 2***9 | Болт М10-6gх60 | |
| 6 | 2***1 | Винт | |
| 7 | 2***9 | Гайка М5-6Н ОСТ 37.001.124-93 | |
| 8 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 9 | 2***1 | Гайка | |
| 10 | 2***1 | Гайка | |
| 11 | 2***1 | Гайка М8 (9000056/0) | |
| 12 | 2***1 | Гайка DIN 6923-М10-8-A3L | |
| 14 | 2***1 | Болт | |
| 15 | 2***1 | Болт М10х35 | |
| 16 | 4***9 | Болт М8-6gх20 крепления регулятора давления тормозов к кронштейну и кронштейна регулятора давления тормозов к кузову | |
| 17 | 4***4 | Болт М6-6gх20 крепления стопорной пластины | |
| 18 | 4***7 | Болт М10х35 | |
| 20 | 4***4 | Шайба 5 | |
| 21 | 4***9 | Гайка М6-6Н | |
| 22 | 4***1 | Гайка | |
| 23 | .***1 | Скоба | |
| 24 | С***0 | Фильтр предварительной очистки топлива | |
| 25 | 3***2 | Фланец забора и слива топлива с фильтром под быстросъем | |
| 26 | С***5 | Трубка подачи топлива к двигателю | |
| 27 | С***0 | Трубка подачи топлива от бака | |
| 28 | С***5 | Трубка подачи топлива от фильтра | |
| 29 | С***0 | Трубка топливная сливная | |
| 30 | С***2 | Трубка топливная сливная | |
| 31 | С***8 | Трубка слива топлива от двигателя | |
| 32 | 3***8 | Шайба уплотнительная | |
| 33 | С***0 | Трубка подачи топлива | |
| 34 | С***0 | Скоба крепления трубки | |
| 36 | С***9 | Кронштейн | |
| 37 | 3***0 | Винт с фасонной головкой и буртом и шестирадиусным шлицем | |
| 38 | 1***2 | Прокладка датчика и фланца |
