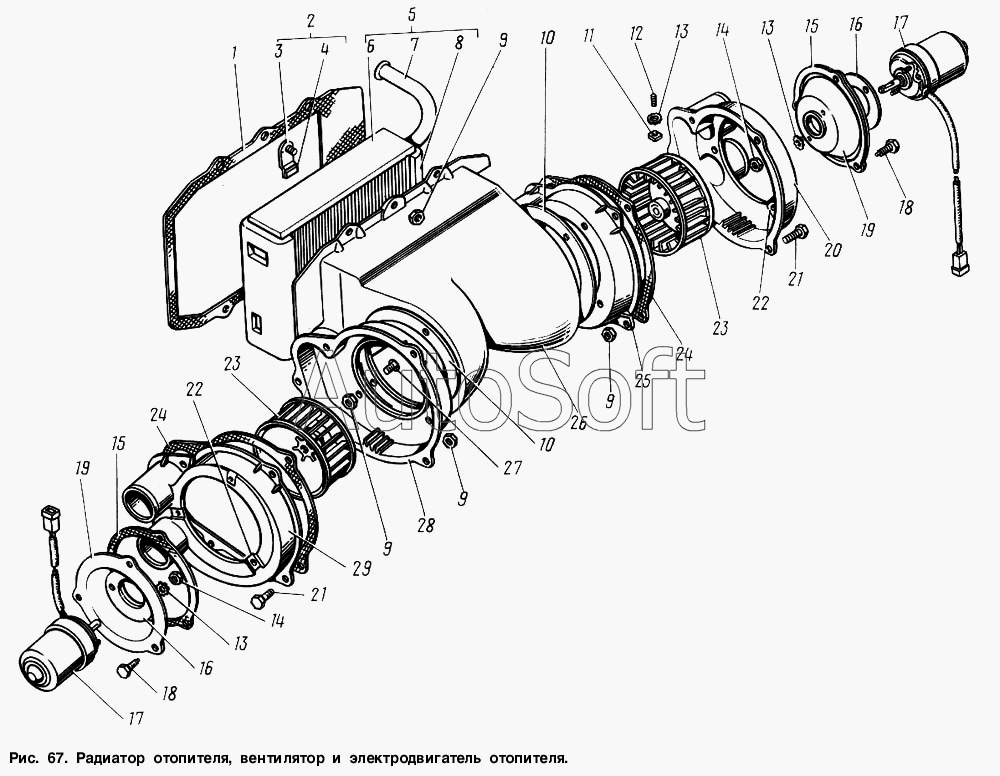

Каталог запасных частей к технике: ГАЗ-3307 (2000). Радиатор отопителя, вентилятор и электродвигатель отопителя
1
2
3
4
5
6
7
8
9
9
9
9
9
9
10
10
11
12
13
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
21
21
22
22
23
23
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Прокладка кожуха радиатора | |
| 2 | 3***1 | Держатель радиатора с прокладкой в сборе | |
| 3 | 3***3 | Держатель радиатора отопителя в сборе | |
| 4 | 2***0 | Зажим тяги | |
| 5 | 3***6 | Радиатор отопителя с прокладками в сборе | |
| 6 | 3***0 | Прокладка радиатора отопителя верхняя | |
| 7 | 3***0 | Радиатор отопителя в сборе | |
| 8 | 3***1 | Прокладка радиатора отопителя боковая | |
| 9 | 4***8 | Гайка М6-6Н | |
| 9 | 4***8 | Гайка М6-6Н | |
| 9 | 4***8 | Гайка М6-6Н | |
| 10 | 4***8 | Прокладка крышки вентилятора | |
| 11 | 2***9 | Гайка М5-6Н ОСТ 37.001.112-91 | |
| 12 | 2***9 | Винт М5-6gх12 ОСТ 37.001.132-82 | |
| 13 | 4***4 | Шайба 5 | |
| 14 | 2***9 | Гайка М5-6Н ОСТ 37.001.124-93 | |
| 15 | 1***0 | Прокладка диска электродвигателя заднего отопителя | |
| 16 | 2***2 | Прокладка электродвигателя вентилятора | |
| 17 | М***6 | Электродвигатель | |
| 18 | 2***9 | Болт М6-6gх25 | |
| 19 | 1***8 | Диск электродвигателя заднего отопителя | |
| 20 | 4***1 | Корпус вентилятора правый | |
| 21 | 2***9 | Болт М6-6gх25 ОСТ 37.001.123-96 | |
| 22 | 2***2 | Гайка М6 | |
| 23 | 5***1 | Ротор вентилятора отопителя | |
| 24 | 4***6 | Прокладка корпуса вентилятора | |
| 25 | 4***1 | Крышка корпуса вентилятора правая | |
| 26 | 3***0 | Кожух радиатора отопителя | |
| 27 | 2***9 | Болт М6-6gх16 | |
| 28 | 4***1 | Крышка корпуса вентилятора левая | |
| 29 | 4***1 | Корпус вентилятора левый |
