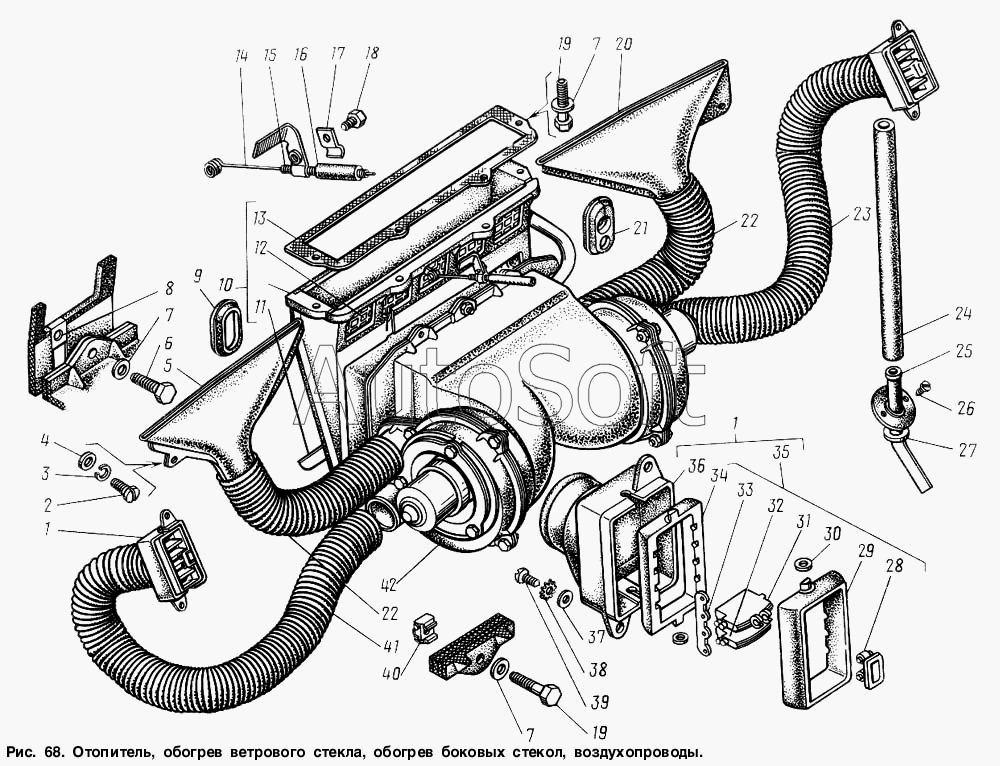

Каталог запасных частей к технике: ГАЗ-3307 (2000). Отопитель, обогрев ветрового стекла, обогрев боковых стекол, воздухопроводы
33
23
24
25
26
27
28
29
30
31
32
22
22
34
35
36
37
38
39
40
41
42
290377-П29
12
2
3
4
5
6
7
7
7
8
9
10
11
1
1
13
14
15
16
17
19
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 290377-П29 | 2***9 | Болт М5-6gх9 | |
| 1 | 4***0 | Патрубок воздухопровода боковой в сборе | |
| 2 | 2***9 | Винт М5-6gх14 | |
| 3 | 2***2 | Шайба 5Л ОСТ 37.001.115-75 | |
| 4 | 2***9 | Шайба 5 ОСТ 37.001.144-96 | |
| 5 | 4***1 | Патрубок левый в сборе | |
| 6 | 2***9 | Болт М6-6gх25 | |
| 7 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 8 | 2***2 | Гайка М6 | |
| 9 | 3***6 | Втулка уплотнительная | |
| 10 | 4***0 | Короб воздухозаборника в сборе | |
| 11 | 4***2 | Уплотнитель короба нижний | |
| 12 | 4***0 | Заслонка короба воздухозаборника в сборе | |
| 13 | 4***0 | Уплотнитель короба верхний | |
| 14 | 4***0 | Тяга заслонки воздухопритока | |
| 15 | 4***6 | Оболочка тяги заслонки воздухопритока | |
| 16 | 2***8 | Трубка защитная оболочки тяги заслонки воздухопритока | |
| 17 | 2***8 | Зажим оболочки | |
| 19 | 2***9 | Болт М6-6gх30 ОСТ 37.001.123-96 | |
| 19 | 2***9 | Болт М6-6gх30 ОСТ 37.001.123-96 | |
| 20 | 4***0 | Патрубок правый в сборе | |
| 21 | 4***3 | Уплотнитель | |
| 22 | 3***0 | Шланг патрубка | |
| 23 | 3***0 | Шланг патрубка правый | |
| 24 | 4***4 | Шланг отопителя отводящий | |
| 25 | 4***5 | Труба сливная нижняя с обоймой | |
| 26 | 2***9 | Винт 4х12 ОСТ 37.001.188-81 | |
| 27 | 4***4 | Уплотнитель обоймы | |
| 28 | 4***2 | Ручка заслонки сопла в сборе | |
| 29 | 4***2 | Корпус сопла патрубка | |
| 30 | 2***9 | Шайба 6 | |
| 31 | 3***8 | Заслонка сопла №2 | |
| 32 | 3***6 | Заслонка сопла №1 | |
| 33 | 1***1 | Поводок заслонок сопла | |
| 34 | 1***4 | Крышка корпуса сопла патрубка | |
| 35 | 4***0 | Сопло патрубка в сборе | |
| 36 | 1***4 | Патрубок воздухопровода боковой | |
| 37 | 2***9 | Шайба 4 ОСТ 37.001.144-96 | |
| 38 | 2***9 | Шайба 4 | |
| 39 | 2***9 | Винт М4х16 ОСТ 37.001.188-81 | |
| 40 | 3***2 | Держатель гайки в сборе | |
| 41 | 3***1 | Шланг патрубка левый | |
| 42 | 3***0 | Отопитель в сборе |
