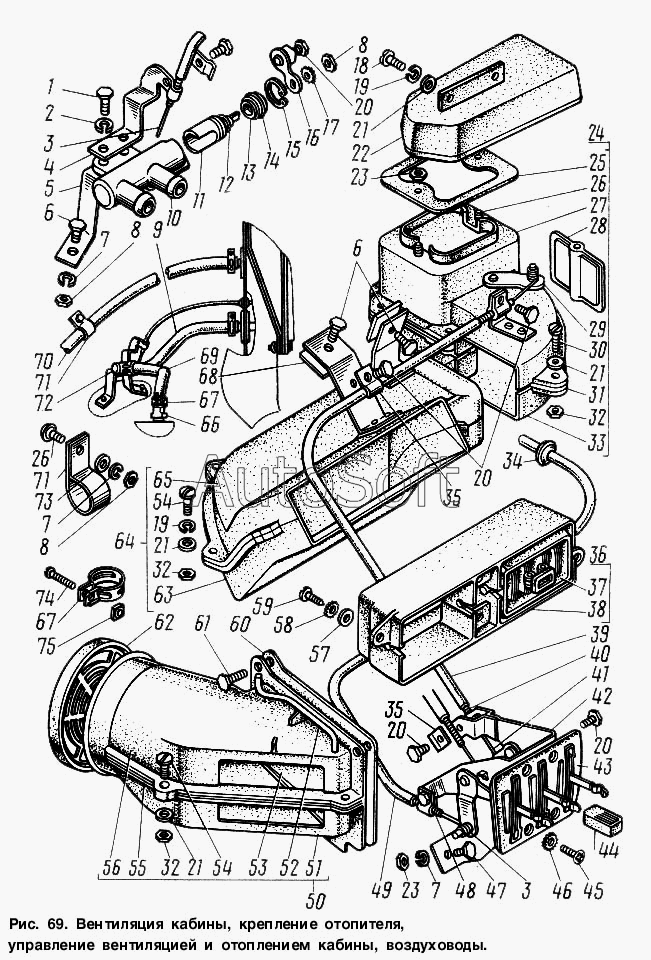

Каталог запасных частей к технике: ГАЗ-3307 (2000). Вентиляция кабины, крепление отопителя, управление вентиляцией и отопителем кабины, воздуховоды
42
53
52
51
50
49
48
47
46
45
44
43
54
54
41
40
39
38
37
36
35
35
34
34
33
33
64
75
74
73
72
71
71
70
69
68
67
67
66
65
32
63
62
61
60
59
58
57
56
55
54
9
19
19
18
18
17
16
15
14
13
12
11
10
19
8
8
8
8
8
7
7
7
7
6
6
5
4
3
3
2
26
32
32
32
32
32
31
31
30
29
29
28
28
27
1
26
26
25
24
23
23
22
21
21
21
21
21
21
21
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 3 | 3***6 | Тяга крана отопителя | |
| 4 | 3***2 | Держатель оболочки тяги крана передний | |
| 5 | 3***2 | Кронштейн крана отопителя в сборе | |
| 6 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 7 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 7 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 8 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 8 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 8 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 9 | 2***1 | Шланг отопителя подводящий | |
| 10 | 3***4 | Корпус крана отопителя | |
| 11 | 3***6 | Пробка крана | |
| 12 | 4***1 | Кольцо 008-011-19-2-3 | |
| 13 | 3***4 | Крышка пробки | |
| 14 | 3***0 | Кольцо 014-018-25-2-1 ГОСТ 9833-73 | |
| 15 | 3***2 | Кольцо В19 ГОСТ 13943-86 | |
| 16 | 3***7 | Поводок крана | |
| 17 | 2***9 | Шайба 6 ОСТ 37.001.146-75 | |
| 18 | 2***9 | Винт М5-6gх14 | |
| 18 | 2***9 | Болт М5-6gх9 | |
| 19 | 2***2 | Шайба 5Л ОСТ 37.001.115-75 | |
| 19 | 2***2 | Шайба 5Л ОСТ 37.001.115-75 | |
| 20 | 2***9 | Болт М5-6gх9 | |
| 21 | 2***9 | Шайба 5 ОСТ 37.001.144-96 | |
| 21 | 2***9 | Шайба 5 ОСТ 37.001.144-96 | |
| 21 | 2***9 | Шайба 5 ОСТ 37.001.144-96 | |
| 21 | 2***9 | Шайба 5 ОСТ 37.001.144-96 | |
| 22 | 4***8 | Отражатель короба вентиляции | |
| 23 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 24 | 4***0 | Короб вентиляции кабины в сборе | |
| 25 | 4***2 | Прокладка короба вентиляции | |
| 26 | 2***9 | Болт М6-6gх14 | |
| 26 | 2***9 | Болт М6-6gх14 | |
| 27 | 4***4 | Стенка короба вентиляции верхняя в сборе | |
| 28 | 4***6 | Заслонка короба вентиляции | |
| 28 | 4***2 | Ручка заслонки сопла в сборе | |
| 29 | 4***0 | Ось заслонки короба вентиляции в сборе | |
| 29 | 4***2 | Корпус сопла патрубка | |
| 30 | 2***9 | Винт М5-6gх18 | |
| 31 | 3***8 | Заслонка сопла №2 | |
| 31 | 4***4 | Прокладка стенки короба | |
| 32 | 2***9 | Гайка М5-6Н ОСТ 37.001.124-93 | |
| 32 | 2***9 | Гайка М5-6Н ОСТ 37.001.124-93 | |
| 32 | 2***9 | Гайка М5-6Н ОСТ 37.001.124-93 | |
| 32 | 3***6 | Заслонка сопла №1 | |
| 33 | 1***1 | Поводок заслонок сопла | |
| 33 | 4***4 | Стенка короба вентиляции нижняя | |
| 34 | 1***4 | Крышка корпуса сопла патрубка | |
| 34 | 2***1 | Втулка оболочки тяги привода замка капота | |
| 35 | 2***8 | Зажим оболочки | |
| 36 | 4***0 | Патрубок вентиляции в сборе | |
| 37 | 4***0 | Сопло патрубка в сборе | |
| 38 | 4***2 | Патрубок вентиляции | |
| 39 | 4***0 | Трубка защитная оболочки тяги заслонки вентиляции | |
| 40 | 4***6 | Оболочка тяги | |
| 41 | 4***4 | Тяга заслонки вентиляции | |
| 42 | 4***0 | Привод вентиляции и отопления кабины в сборе | |
| 43 | 4***1 | Облицовка привода | |
| 44 | 4***6 | Ручка привода | |
| 45 | 2***5 | Винт М5х16 ГОСТ 17474-80 | |
| 46 | 2***9 | Шайба 2-5 ОСТ 37.001.147-75 | |
| 47 | 2***9 | Болт М6-6gх10 ОСТ 37.001.123-96 | |
| 48 | 5***Б | Оболочка тяги крана | |
| 49 | 3***0 | Трубка защитная оболочки тяги крана | |
| 50 | 4***0 | Кожух приемный в сборе | |
| 51 | 4***2 | Кожух | |
| 52 | 4***4 | Ось заслонки | |
| 53 | 4***2 | Заслонка приемного кожуха | |
| 54 | 2***9 | Винт М5-6gх16 | |
| 54 | 2***9 | Винт М5-6gх16 | |
| 55 | 4***6 | Прокладка крышки кожуха | |
| 56 | 4***4 | Крышка кожуха | |
| 57 | 2***9 | Шайба 4 ОСТ 37.001.144-96 | |
| 58 | 2***9 | Шайба 4 | |
| 59 | 2***9 | Винт М4х16 ОСТ 37.001.188-81 | |
| 60 | 4***8 | Прокладка кожуха | |
| 61 | 4***2 | Болт М6-6gх16 | |
| 62 | 3***9 | Решетка | |
| 63 | 4***7 | Стенка воздуховода нижняя | |
| 64 | 4***0 | Воздуховод вентиляции кабины | |
| 65 | 4***4 | Стенка воздуховода верхняя в сборе | |
| 66 | 2***А | Штуцер отопителя | |
| 67 | 2***9 | Хомут 26 | |
| 68 | 6***2 | Прокладка кронштейна охладителя воздуха | |
| 69 | 1***1 | Шланг подводящий | |
| 70 | 3***4 | Шланг отопитедя отводящий | |
| 71 | 5***Б | Скоба крепления | |
| 72 | 3***0 | Кран отопителя в сборе | |
| 73 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 74 | 2***9 | Винт М4-6gх25 ОСТ 37.001.127-81 | |
| 75 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 |
