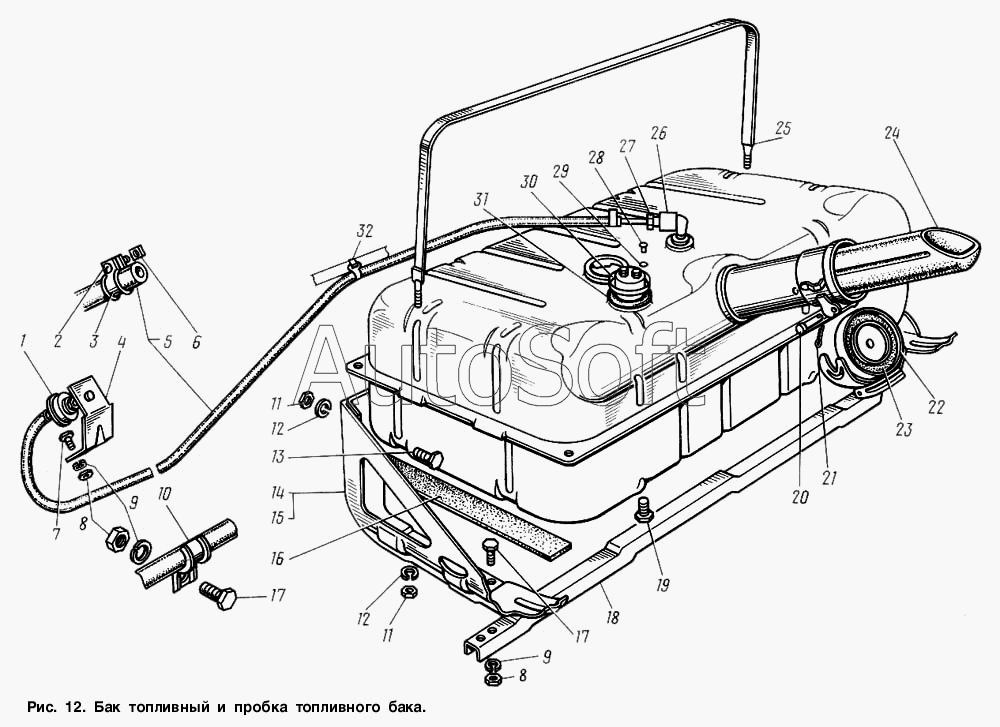

Каталог запасных частей к технике: ГАЗ-3307 (2000). Бак топливный и пробка топливного бака
1
2
3
4
5
6
7
8
8
8
8
9
9
9
9
10
11
11
11
12
12
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Клапан топливного бака в сборе | |
| 2 | 2***9 | Винт М4-6gх20 ОСТ 37.001.128-96 | |
| 3 | 2***9 | Хомут 12 | |
| 4 | 3***2 | Кронштейн крепления клапана в сборе | |
| 5 | 3***9 | Трубка воздушная | |
| 6 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 7 | 2***9 | Болт М8-6gх12 ОСТ 37.001.123-96 | |
| 8 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 8 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 8 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 9 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 9 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 9 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 10 | 6***7 | Скоба | |
| 11 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 11 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 12 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 12 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 13 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 14 | 4***7 | Кронштейн крепления бака передний | |
| 15 | 4***2 | Кронштейн крепления бака задний | |
| 16 | 5***Б | Прокладка | |
| 17 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 17 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 18 | 5***Б | Планка защитная | |
| 19 | 4***0 | Пробка сливная | |
| 20 | 2***9 | Палец 6х42 ОСТ 37.001.163-97 | |
| 21 | 2***9 | Шплинт 2х16 ОСТ 37.001.171-93 | |
| 22 | 6***0 | Пробка топливного бака в сборе | |
| 23 | 6***5 | Прокладка пробки бензинового бака | |
| 24 | 4***0 | Труба выдвижная в сборе | |
| 25 | 5***Б | Хомут в сборе | |
| 26 | 3***1 | Клапан | |
| 27 | 4***8 | Трубка в сборе | |
| 28 | 2***9 | Винт М5-6gх12 ОСТ 37.001.130-81 | |
| 29 | 2***П | Шайба 5,5 ГОСТ 11371-78 | |
| 30 | 1***0 | Датчик указателя уровня топлива в сборе | |
| 31 | 1***2 | Прокладка датчика и фланца | |
| 32 | 4***7 | Поясок крепления жгута проводов |
