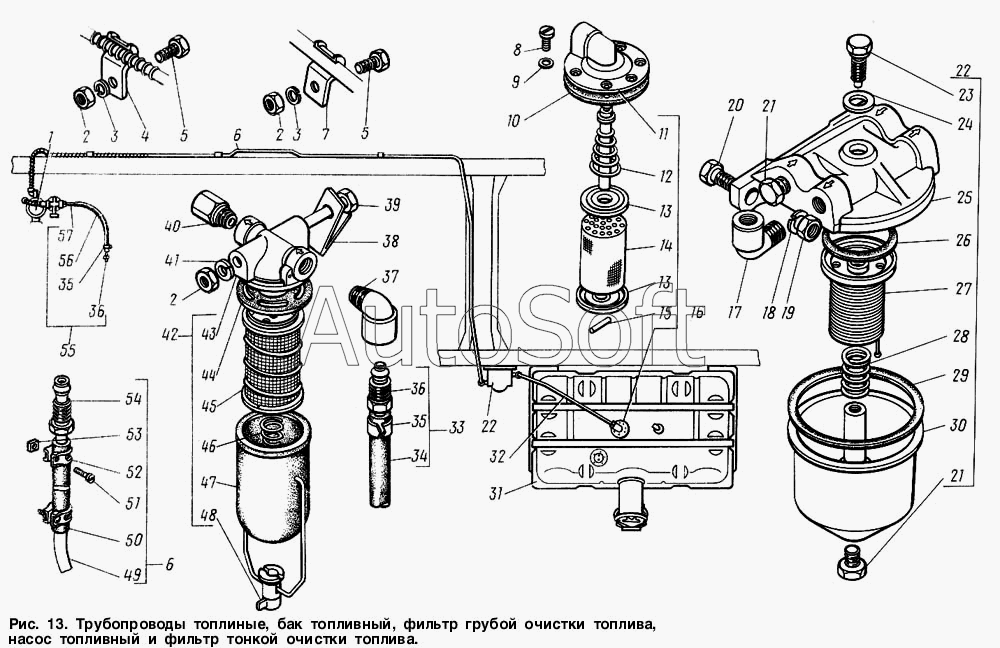

Каталог запасных частей к технике: ГАЗ-3307 (2000). Трубопроводы топливные, бак топливный, фильтр грубой очистки топлива, насос топливный и фильтр тонкой очистки топлива
42
30
31
32
33
34
35
35
35
36
36
36
37
38
38
39
40
41
29
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
15
1
2
2
2
2
3
3
4
5
5
6
6
7
8
9
10
11
12
13
13
14
1
16
17
18
19
20
21
21
21
22
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Насос топливный в сборе (Б9Д-И) | |
| 1 | Б***Т | Насос топливный в сборе (тропическое исполнение) | |
| 2 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 2 | 2***8 | Гайка М8х1,25 | |
| 3 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 4 | 6***7 | Скоба | |
| 5 | 2***9 | Болт М8-6gх22 ОСТ 37.001.123-96 | |
| 6 | 3***4 | Трубка со шлангом от отстойника к насосу в сборе | |
| 7 | 6***5 | Скоба крепления трубки | |
| 8 | 2***9 | Винт М5-6gх12 ОСТ 37.001.130-81 | |
| 9 | 2***П | Шайба 5,5 ГОСТ 11371-78 | |
| 10 | 1***2 | Прокладка датчика и фланца | |
| 11 | 6***6 | Трубка приемная бензинопровода с фланцем в сборе | |
| 12 | 6***3 | Пружина | |
| 13 | 6***0 | Фланец фильтра | |
| 14 | 2***8 | Сетка фильтра | |
| 15 | 4***0 | Штифт 4х20 | |
| 16 | 6***2 | Трубка приемная бензинопровода с фильтром в сборе | |
| 17 | 2***1 | Штуцер КГ 1/4" | |
| 18 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 19 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 20 | 2***9 | Болт М10-6gх30 ОСТ 37.001.123-96 | |
| 21 | 3***8 | Пробка КГ 1/4" | |
| 21 | 3***8 | Пробка КГ 1/4" | |
| 22 | 5***0 | Отстойник топливный в сборе | |
| 23 | 5***1 | Болт М10х1х32 крышки | |
| 24 | 2***П | Шайба 11 | |
| 25 | 5***А | Крышка топливного отстойника | |
| 26 | 5***5 | Прокладка фильтрующего элемента | |
| 27 | 5***0 | Элемент фильтрующий грубой очистки топлива | |
| 28 | 5***8 | Пружина фильтрующего элемента бензинового отстойника | |
| 29 | 5***5 | Прокладка крышки бензинового отстойника | |
| 30 | 5***1 | Корпус топливного отстойника в сборе | |
| 31 | 4***1 | Бак топливный в сборе | |
| 32 | 3***0 | Трубка от бака к отстойнику | |
| 33 | 5***0 | Трубка топливопровода от топливного насоса к фильтру в сборе | |
| 34 | 5***1 | Шланг | |
| 35 | 6***8 | Кольцо обжимное | |
| 35 | 6***8 | Кольцо обжимное | |
| 36 | 6***0 | Трубка в сборе | |
| 36 | 6***0 | Трубка в сборе | |
| 37 | 2***9 | Штуцер КГ 1/4" | |
| 38 | 5***0 | Кронштейн крепления фильтра тонкой очистки топлива | |
| 38 | 5***0 | Кронштейн крепления фильтра тонкой очистки топлива (тропическое исполнение) | |
| 39 | 2***8 | Болт М8-6gх70 | |
| 40 | 2***9 | Штуцер КГ 1/4" | |
| 41 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 42 | 2***А | Фильтр тонкой очистки топлива в сборе | |
| 43 | 2***1 | Корпус фильтра | |
| 44 | 5***5 | Прокладка корпуса фильтра тонкой очистки топлива | |
| 45 | 1***5 | Фильтрующий элемент фильтра тонкой очистки топлива в сборе | |
| 46 | 5***5 | Пружина фильтрующего элемента | |
| 47 | 5***А | Стакан-отстойник фильтра | |
| 48 | 5***0 | Коромысло стакана фильтра тонкой очистки топлива в сборе | |
| 49 | 3***5 | Трубка с оболочкой от отстойника к насосу | |
| 50 | 6***2 | Шланг гибкий | |
| 51 | 2***9 | Винт М4-6gх20 ОСТ 37.001.128-96 | |
| 52 | 2***9 | Хомут 16 | |
| 53 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 54 | 6***5 | Трубка масляного радиатора выходная с упорной гайкой в сборе | |
| 55 | 5***0 | Трубка топливопровода от фильтра к карбюратору в сборе | |
| 56 | 5***0 | Шланг | |
| 57 | 5***8 | Трубка бензинопровода от фильтра к шлангу и от шланга к карбюратору |
