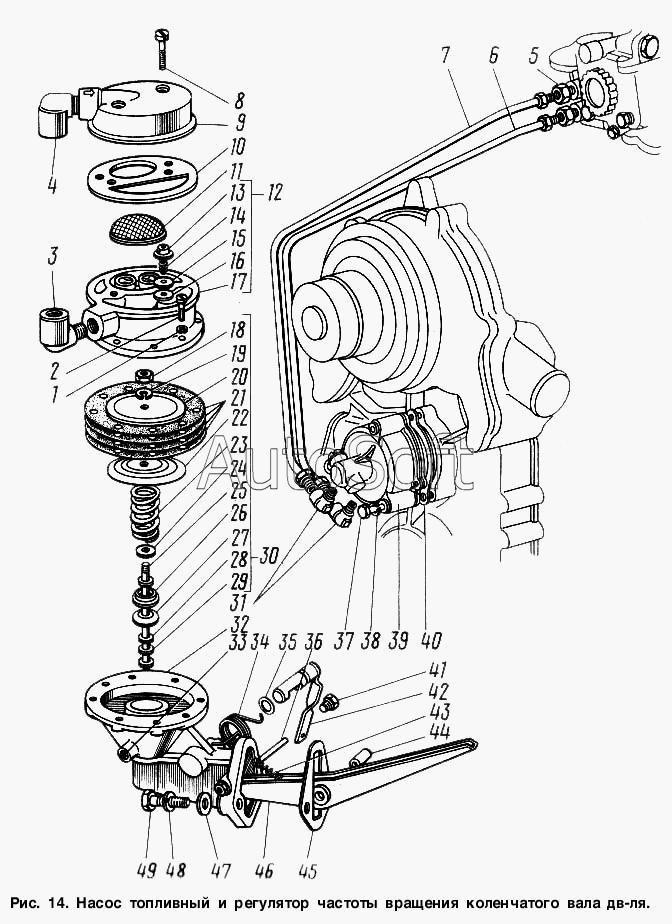

Каталог запасных частей к технике: ГАЗ-3307 (2000). Насос топливный и регулятор частоты вращения коленчатого вала двигателя
37
25
26
27
28
29
30
31
32
33
34
35
36
24
38
39
40
41
42
43
44
45
46
47
48
49
12
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13-1106090-Б | 1***Б | Корпус топливного насоса в сборе | |
| 51А-1106015-А | 5***А | Головка топливного насоса в сборе | |
| 1 | 2***9 | Шайба 6 | |
| 2 | 2***9 | Винт М6-6gх16 ОСТ 37.001.128-96 | |
| 3 | 2***8 | Штуцер КГ 1/4" выходной | |
| 4 | 2***9 | Штуцер КГ 1/4" входной | |
| 5 | 2***9 | Штуцер К1/8" | |
| 6 | 6***0 | Трубка соединительная в сборе | |
| 7 | 6***0 | Трубка соединительная разгрузочная в сборе | |
| 8 | 2***9 | Винт М6-6gх22 | |
| 9 | 5***Б | Крышка головки бензинового насоса | |
| 10 | 1***8 | Прокладка крышки насоса | |
| 11 | 5***5 | Фильтр бензинового насоса в сборе | |
| 12 | 5***6 | Головка топливного насоса с клапанами в сборе | |
| 13 | 5***6 | Обойма клапана | |
| 14 | 5***7 | Пружина | |
| 15 | 5***3 | Пластина клапана | |
| 16 | 1***Б | Клапан топливного насоса | |
| 17 | 5***8 | Головка насоса | |
| 18 | 2***9 | Гайка М5-6Н ОСТ 37.001.124-93 | |
| 19 | 2***2 | Шайба 5Т ОСТ 37.001.115-75 | |
| 20 | 5***7 | Шайба диафрагмы верхняя | |
| 21 | 1***2 | Диафрагма топливного насоса | |
| 22 | 5***6 | Шайба нижняя | |
| 23 | 5***0 | Пружина | |
| 24 | 5***9 | Шайба уплотнительная | |
| 25 | 5***4 | Тяга диафрагмы | |
| 26 | 5***3 | Держатель | |
| 27 | 5***4 | Уплотнитель тяги диафрагмы | |
| 28 | 5***6 | Шайба рычага топливного насоса верхняя | |
| 29 | 5***8 | Шайба упорная | |
| 30 | 5***0 | Диафрагма топливного насоса в сборе | |
| 31 | 4***1 | Штуцер угловой К1/8" | |
| 32 | 1***4 | Корпус топливного насоса | |
| 33 | К***3 | Сетка корпуса | |
| 34 | 5***5 | Пружина рычага ручного привода | |
| 35 | 5***0 | Уплотнитель | |
| 36 | 5***8 | Валик рычага | |
| 37 | 2***9 | Болт М6-6gх55 | |
| 38 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 39 | 1***2 | Датчик центробежный пневмоцентробежного ограничителя оборотов (Г-53-1110530-01) | |
| 40 | 6***Б | Прокладка центробежного датчика | |
| 41 | 5***7 | Заглушка | |
| 42 | 5***5 | Валик ручного привода бензинового насоса с рычагом в сборе | |
| 43 | 5***8 | Пружина рычага | |
| 44 | 1***Б | Втулка рычага | |
| 45 | 1***1 | Прокладка | |
| 46 | 1***8 | Рычаг привода насоса | |
| 47 | 2***8 | Шайба 10 | |
| 48 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 49 | 8***9 | Болт М10-6gх32 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
