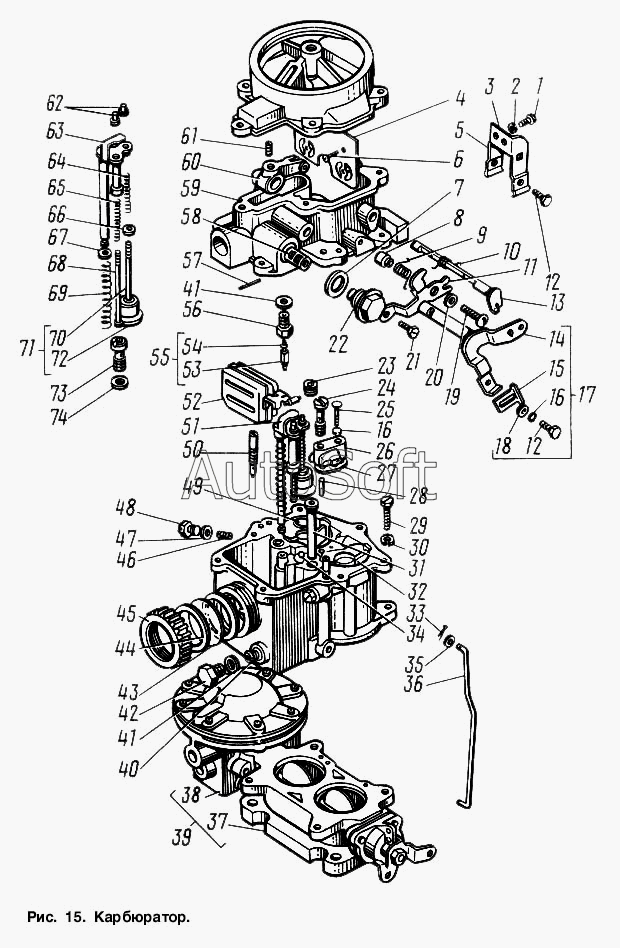

Каталог запасных частей к технике: ГАЗ-3307 (2000). Карбюратор
45
54
53
52
51
50
49
48
47
46
55
44
43
42
42
41
41
41
40
39
65
74
73
72
71
70
69
68
67
66
38
64
63
62
61
60
59
58
57
56
11
18
17
16
16
15
14
13
12
12
19
10
9
8
7
6
5
4
3
2
28
37
36
35
34
33
32
31
30
29
1
27
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Винт М5-6gх10 ОСТ 37.001.127-81 | |
| 2 | 9***0 | Шайба 5 | |
| 3 | К***1 | Зажим кронштейна тяги | |
| 4 | К***0 | Заслонка воздушная в сборе | |
| 5 | К***2 | Кронштейн | |
| 6 | 2***9 | Винт М3-6gх8 | |
| 7 | 4***6 | Прокладка | |
| 8 | К***0 | Втулка пружины рычага привода воздушной заслонки | |
| 9 | К***9 | Пружина | |
| 10 | К***8 | Пружина оси воздушной заслонки | |
| 11 | К***5 | Рычаг привода воздушной заслонки в сборе | |
| 12 | 9***7 | Болт М4-6gх8 | |
| 12 | 9***7 | Болт М4-6gх8 | |
| 13 | К***0 | Ось воздушной заслонки в сборе | |
| 14 | К***5 | Ось привода насоса с рычагом в сборе | |
| 15 | К***3 | Планка | |
| 16 | 9***0 | Шайба пружинная 4Н65Г | |
| 16 | 9***0 | Шайба пружинная 4Н65Г | |
| 17 | К***0 | Ось привода насоса в сборе | |
| 18 | 9***0 | Шайба 4,2х1 | |
| 19 | 2***9 | Винт М5-6gх18 ОСТ 37.001.127-81 | |
| 20 | 9***0 | Шайба 5,2х1 | |
| 21 | 9***9 | Болт М4-6gх13 | |
| 22 | К***7 | Пробка фильтра | |
| 23 | К***2 | Жиклер | |
| 24 | К***6 | Винт топливопроводящий | |
| 25 | 2***9 | Винт М4-6gх20 | |
| 26 | К***1 | Распылитель | |
| 27 | К***А | Прокладка распылителя | |
| 28 | К***8 | Клапан нагнетательный | |
| 29 | К***5 | Болт М6-6gх1 | |
| 30 | 9***0 | Шайба 6 | |
| 31 | К***6 | Трубка эмульсионная | |
| 32 | К***0 | Диффузор малый в сборе | |
| 33 | 9***7 | Шплинт 1,6х10 | |
| 34 | К***4 | Шарик | |
| 35 | 9***0 | Шайба 4 | |
| 36 | К***4 | Тяга малых оборотов | |
| 37 | К***1 | Корпус смесительных камер в сборе | |
| 38 | К***0 | Механизм диафрагменный в сборе | |
| 39 | К***3 | Корпус смесительных камер с пневмоцентробежным ограничителем в сборе | |
| 40 | К***2 | Жиклер | |
| 41 | 4***5 | Прокладка | |
| 41 | 4***5 | Прокладка | |
| 41 | 4***5 | Прокладка | |
| 42 | К***1 | Пробка М10х1-6gх7 | |
| 42 | К***1 | Пробка М10х1-6gх7 | |
| 43 | К***5 | Стекло | |
| 44 | К***А | Прокладка | |
| 45 | К***6 | Гайка | |
| 46 | К***1 | Жиклер | |
| 47 | 4***4 | Прокладка | |
| 48 | 4***2 | Пробка М8х1-6gх7 | |
| 49 | К***4 | Кольцо стопорное | |
| 50 | К***4 | Жиклер топливный хода | |
| 51 | К***А | Привод ускорительного насоса в сборе | |
| 52 | К***1 | Поплавок в сборе | |
| 53 | К***1 | Игла клапана подачи горючего | |
| 54 | К***1 | Шайба | |
| 55 | К***5 | Игла клапана в сборе | |
| 56 | К***Б | Корпус клапана подачи топлива | |
| 57 | 1***4 | Ось поплавка | |
| 58 | К***5 | Сетка фильтра в сборе | |
| 59 | К***1 | Крышка карбюратора | |
| 60 | К***5 | Вилка в сборе | |
| 61 | С***2 | Винт стопорный | |
| 62 | К***8 | Гайка установочная | |
| 63 | К***5 | Планка в сборе | |
| 64 | К***4 | Пружина поршня | |
| 65 | К***5 | Пружина поршня | |
| 66 | К***7 | Шайба | |
| 67 | 4***3 | Прокладка | |
| 68 | К***8 | Шток привода экономайзера | |
| 69 | К***3 | Пружина | |
| 70 | К***5 | Поршень со штоком в сборе | |
| 71 | К***0 | Поршень в сборе | |
| 72 | К***2 | Манжета | |
| 73 | К***0 | Клапан экономайзера в сборе | |
| 74 | 9***0 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
