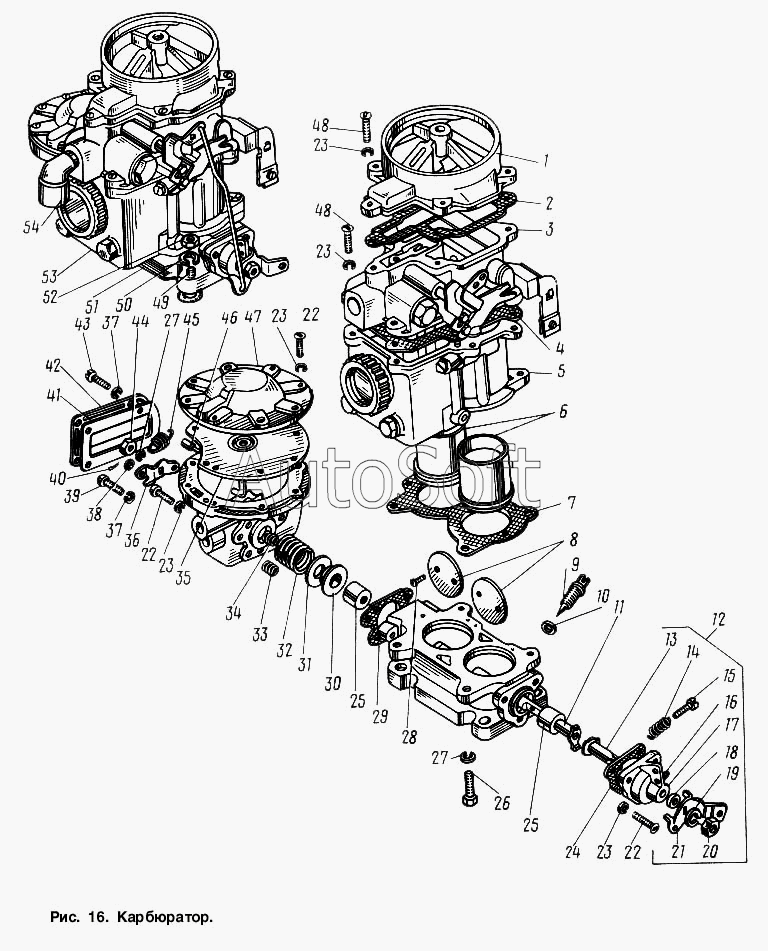

Каталог запасных частей к технике: ГАЗ-3307 (2000). Карбюратор
33
40
39
38
37
37
36
35
34
41
32
31
30
29
28
27
27
26
42
43
44
45
46
47
48
48
49
50
51
52
53
53
53
54
15
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
22
22
23
23
23
23
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***2 | Фланец крышки | |
| 2 | К***А | Прокладка | |
| 3 | К***0 | Крышка поплавковой камеры в сборе | |
| 3 | К***Т | Крышка поплавковой камеры в сборе | |
| 3 | К***Э | Крышка поплавковой камеры в сборе | |
| 4 | К***А | Прокладка поплавковой камеры | |
| 5 | К***1 | Корпус поплавковой камеры в сборе | |
| 6 | К***3 | Диффузор | |
| 7 | К***А | Прокладка смесительной камеры | |
| 8 | К***2 | Заслонка дроссельная | |
| 9 | К***3 | Винт холостого хода | |
| 10 | 0***3 | Кольцо | |
| 11 | К***Б | Ось дроссельных заслонок в сборе | |
| 12 | К***0 | Подшипник оси привода в сборе | |
| 13 | К***5 | Ось привода в сборе | |
| 14 | К***3 | Пружина | |
| 15 | К***1 | Винт холостого хода | |
| 16 | К***3 | Винт | |
| 17 | К***6 | Подшипник оси привода в сборе | |
| 18 | 9***0 | Шайба 8,2х0,3 | |
| 19 | 9***0 | Шайба пружинная 8Н65Г (ГОСТ 6402-70) | |
| 20 | 9***0 | Гайка М8-6Н | |
| 21 | К***7 | Рычаг дроссельных заслонок | |
| 22 | 2***9 | Винт М5-6gх14 | |
| 22 | 2***9 | Винт М5-6gх14 | |
| 23 | 9***0 | Шайба 5 | |
| 23 | 9***0 | Шайба 5 | |
| 23 | 9***0 | Шайба 5 | |
| 23 | 9***0 | Шайба 5 | |
| 24 | К***А | Прокладка | |
| 25 | 9***8 | Подшипник в сборе | |
| 25 | 9***8 | Подшипник в сборе | |
| 26 | К***5 | Болт М6-6gх1 | |
| 27 | 9***0 | Шайба 6 | |
| 27 | 9***0 | Шайба 6 | |
| 28 | 2***9 | Винт М3-6gх8 | |
| 29 | К***А | Прокладка | |
| 30 | К***1 | Манжета | |
| 31 | К***2 | Шайба манжеты | |
| 32 | К***3 | Пружина | |
| 33 | К***1 | Жиклер вакуумный | |
| 34 | К***1 | Жиклер воздушный | |
| 35 | К***0 | Диафрагма в сборе | |
| 36 | К***5 | Рычаг в сборе | |
| 37 | 9***0 | Шайба пружинная 4Н65Г | |
| 37 | 9***0 | Шайба пружинная 4Н65Г | |
| 38 | 9***0 | Шайба 4 | |
| 39 | 2***9 | Винт М4-6gх20 | |
| 40 | 9***8 | Шплинт 1х8 | |
| 41 | К***А | Прокладка крышки | |
| 42 | К***2 | Крышка | |
| 43 | 2***9 | Винт М4-6gх8 ОСТ 37.001.127-81 | |
| 44 | 9***0 | Гайка М6-6Н | |
| 45 | К***1 | Пружина ограничительная | |
| 46 | К***2 | Ось | |
| 47 | К***5 | Крышка в сборе | |
| 48 | 2***9 | Винт М5-6gх16 | |
| 49 | 2***2 | Шпилька М8х1-4hх22 | |
| 50 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 51 | 5***5 | Прокладка между карбюратором и впускной трубой | |
| 52 | 2***9 | Гайка М8х1-4Н5Н | |
| 53 | К***5 | Карбюратор в сборе (покупное изделие) | |
| 53 | К***Т | Карбюратор в сборе (тропическое исполнение) | |
| 53 | К***Э | Карбюратор в сборе (экспортное исполнение) | |
| 54 | 2***9 | Штуцер КГ 1/4" |
