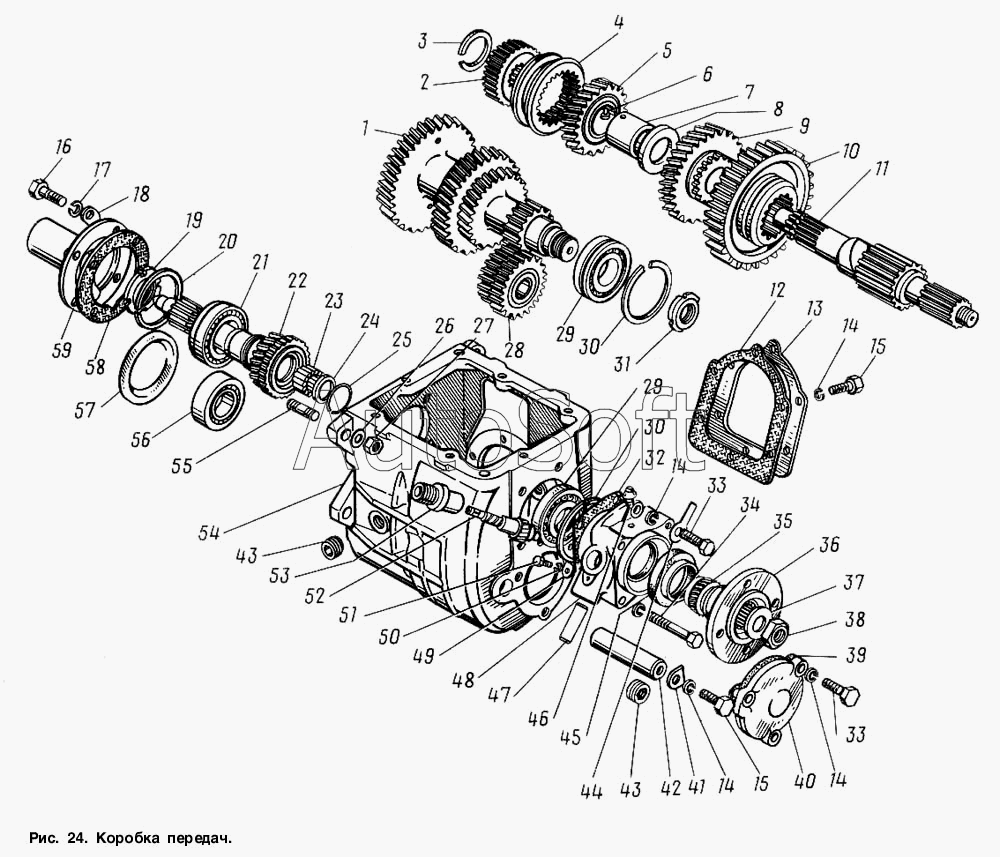

Каталог запасных частей к технике: ГАЗ-3307 (2000). Коробка передач
34
42
41
40
39
38
37
36
35
43
43
33
33
32
31
30
30
29
29
29
28
27
52
59
58
57
56
56
55
54
53
26
51
50
49
48
47
46
45
44
5
13
12
11
10
9
8
7
6
14
4
3
2
1
18
25
24
23
22
21
21
20
19
17
16
15
15
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3307-1700010 | 3***0 | Коробка передач в сборе | |
| 52-1701025-13 | 5***3 | Вал первичный в сборе | |
| 52-1701119-21 | 5***1 | Ступица муфты переключения 3-й и 4-й передач (для запасных частей) | |
| 53-12-1701100 | 5***0 | Вал вторичный в сборе | |
| 53-12-1701200 | 5***0 | Крышка заднего подшипника вторичного вала в сборе | |
| 1 | 5***0 | Блок шестерен промежуточного вала коробки передач в сборе | |
| 2 | 5***0 | Ступица муфты | |
| 3 | 5***2 | Кольцо | |
| 4 | 5***0 | Муфта | |
| 5 | 5***0 | Шестерня 3-й передачи в сборе | |
| 6 | 5***0 | Стопор втулки шестерни третьей передачи | |
| 7 | 5***5 | Втулка распорная шестерни третьей передачи | |
| 8 | 5***4 | Шайба шестерни второй передачи вторичного вала упорная | |
| 9 | 5***1 | Шестерня второй передачи вторичного вала в сборе | |
| 10 | 5***1 | Шестерня скользящая первой передачи и заднего хода | |
| 11 | 5***5 | Вал вторичный | |
| 12 | 5***1 | Прокладка крышки люка отбора мощности коробки передач | |
| 13 | 5***0 | Крышка люка отбора мощности коробки передач | |
| 14 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 14 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 14 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 14 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 15 | 2***8 | Болт М10-6gх20 | |
| 15 | 2***8 | Болт М10-6gх20 | |
| 16 | 2***9 | Болт М8-6gх22 ОСТ 37.001.123-96 | |
| 17 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 18 | 5***А | Скоба оттяжной пружины муфты подшипника выключения сцепления | |
| 19 | 5***4 | Гайка подшипника первичного вала | |
| 20 | 5***3 | Кольцо упорное | |
| 21 | 5***2 | Подшипник 50209А | |
| 21 | 5***2 | Подшипник 50209А | |
| 22 | 5***0 | Вал первичный | |
| 23 | 5***Б | Ролик переднего подшипника вторичного вала 7х17 № 35374 (покупное изделие) | |
| 24 | 5***8 | Шайба упорная | |
| 25 | 5***9 | Кольцо стопорное | |
| 26 | 2***9 | Шайба 2-14 ОСТ 37.001.145-75 | |
| 27 | 2***9 | Гайка М14х1,5-4Н5Н | |
| 28 | 5***2 | Блок шестерен заднего хода в сборе | |
| 29 | 5***2 | Подшипник в сборе 50307А (покупное изделие) | |
| 29 | 5***2 | Подшипник в сборе 50307А (покупное изделие) | |
| 30 | 2***4 | Кольцо стопорное подшипника | |
| 31 | 5***9 | Гайка стопорная | |
| 32 | 5***3 | Прокладка крышки заднего подшипника вторичного вала коробки передач | |
| 33 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 34 | 2***8 | Болт М10-6gх65 | |
| 35 | 5***3 | Шестерня привода спидометра ведущая | |
| 36 | 5***П | Фланец вторичного вала | |
| 37 | 5***2 | Шайба фланца | |
| 38 | 5***7 | Гайка М22х1,5 | |
| 39 | 5***5 | Прокладка крышки заднего подшипника промежуточного вала коробки передач | |
| 40 | 5***0 | Крышка заднего подшипника блока шестерен промежуточного вала коробки передач | |
| 41 | 5***2 | Пластина оси блока шестерен заднего хода коробки передач упорная | |
| 42 | 5***0 | Ось блока шестерен заднего хода коробки передач | |
| 43 | 2***9 | Пробка КГ1/2" | |
| 44 | 5***2 | Пластина маркировочная | |
| 45 | 5***А | Манжета в сборе | |
| 46 | 2***П | Сапун в сборе К1/8" | |
| 47 | 5***5 | Палец рычага привода центрального тормоза | |
| 48 | 5***5 | Крышка заднего подшипника вторичного вала коробки передач | |
| 49 | 5***1 | Стопор | |
| 50 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 51 | 2***8 | Болт М6-6gх12 | |
| 52 | 5***4 | Шестерня привода спидометра ведомая | |
| 53 | 5***0 | Штуцер гибкого вала | |
| 54 | 5***1 | Картер коробки передач | |
| 55 | 4***4 | Шпилька М14х1,5-4hх32 | |
| 56 | 6***М | Подшипник передний блока шестерен промежуточного вала в сборе | |
| 56 | 6***М | Подшипник передний блока шестерен промежуточного вала в сборе | |
| 57 | 5***А | Заглушка переднего подшипника блока шестерен промежуточного вала | |
| 58 | 5***1 | Прокладка крышки подшипника первичного вала | |
| 59 | 5***0 | Крышка подшипника первичного вала коробки передач |
