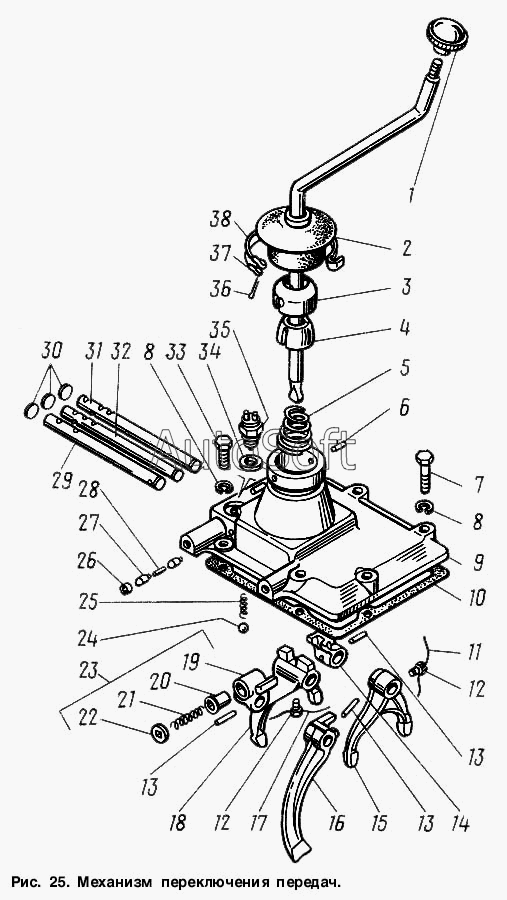

Каталог запасных частей к технике: ГАЗ-3307 (2000). Механизм переключения передач
1
2
3
4
5
6
7
8
8
9
10
11
12
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3307-1702010 | 3***0 | Крышка верхняя в сборе | |
| 1 | 5***8 | Рукоятка в сборе | |
| 2 | 7***8 | Колпак защитный верхней крышки коробки передач | |
| 3 | 5***6 | Колпак верхней крышки коробки передач | |
| 4 | 3***0 | Рычаг переключения коробки передач | |
| 5 | 5***2 | Пружина рычага переключения передач | |
| 6 | 2***П | Штифт 6х20 | |
| 7 | 2***8 | Болт М10-6gх45 | |
| 8 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 9 | 3***5 | Крышка верхняя | |
| 10 | 5***6 | Прокладка верхней крышки коробки передач | |
| 11 | 2***П | Шплинт 1,2х150 ОСТ 37.001.172-92 | |
| 12 | 2***П | Винт М10х1-6hх17,5 | |
| 13 | 2***8 | Штифт 5х25 | |
| 14 | 5***1 | Головка штока переключения первой и второй передач | |
| 15 | 5***2 | Вилка переключения первой и второй передач | |
| 16 | 3***2 | Вилка включения заднего хода | |
| 17 | 2***П | Шплинт 1,2х175 ОСТ 37.001.172-92 | |
| 18 | 5***2 | Вилка переключения третьей к четвертой передач | |
| 19 | 5***1 | Головка штока заднего хода коробки передач | |
| 20 | 5***7 | Предохранитель включений первой и второй передач и заднего хода | |
| 21 | 5***8 | Пружина предохранителя включения заднего хода коробки передач | |
| 22 | 5***9 | Стопор пружины | |
| 23 | 5***4 | Головка включения заднего хода коробки передач в сборе | |
| 24 | 2***П | Шарик Б9.525-100+/-25 (покупное изделие) | |
| 24 | 2***П | Шарик Б9.525-100+/-25 (покупное изделие) | |
| 25 | А***4 | Пружина стопорного шарика механизма переключения передач | |
| 26 | 5***1 | Заглушка отверстия плунжеров штока переключения | |
| 27 | 5***0 | Плунжер стопорный штоков переключения передач | |
| 28 | 5***5 | Палец штока переключения третьей и четвертой передач стопорный | |
| 29 | 5***Б | Шток переключения заднего хода | |
| 30 | 2***9 | Заглушка 20 ОСТ 37.001.173-82 | |
| 31 | 5***0 | Шток переключения первой и второй передач | |
| 32 | 5***1 | Шток переключения третьей и четвертой передач | |
| 33 | 2***9 | Болт М10-6gх25 | |
| 34 | 2***Б | Прокладка выключателя света заднего хода | |
| 35 | 2***5 | Выключатель света заднего хода ВК403 (покупное изделие) | |
| 35 | В***0 | Выключатель света заднего хода ВК403А (покупное изделие) | |
| 36 | 2***9 | Шплинт 5,6х22 | |
| 37 | 2***9 | Пряжка | |
| 38 | 2***9 | Лента 10х580 |
