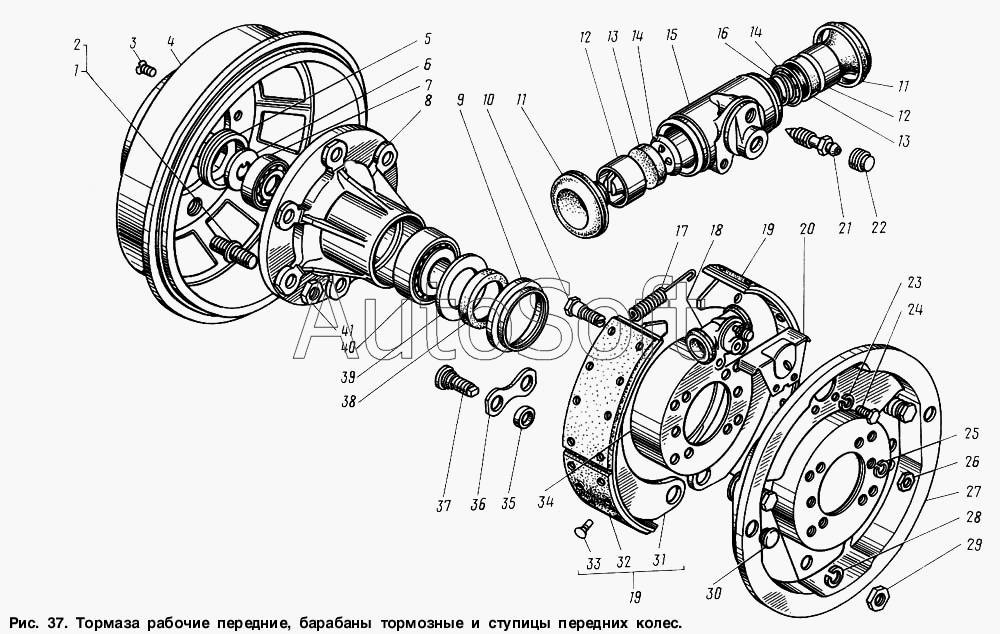

Каталог запасных частей к технике: ГАЗ-3307 (2000). Тормоза рабочие передние, барабаны тормозные и ступицы передних колес
1
2
3
4
4
5
6
7
7
8
8
9
10
11
11
12
12
13
13
14
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3307-3103006 | 3***6 | Ступица с барабаном переднего колеса правая и подшипниками | |
| 3307-3103007 | 3***7 | Ступица с барабаном переднего колеса левая и подшипниками | |
| 3307-3103010 | 3***0 | Ступица правая и барабан тормозной переднего колеса в сборе | |
| 3307-3103011 | 3***1 | Ступица левая и барабан тормозной переднего колеса в сборе | |
| 4301-3501011 | 4***1 | Тормоз передний в сборе | |
| 51-3103035-Б2 | 5***2 | Манжета в сборе | |
| 1 | 5***1 | Болт ступицы переднего колеса правая резьба | |
| 2 | 5***1 | Болт ступицы переднего колеса левая резьба | |
| 3 | 2***8 | Винт М10-6gх20 | |
| 4 | 3***0 | Барабан тормозной передний | |
| 4 | 3***0 | Барабан тормозной передний | |
| 5 | 5***Б | Колпак ступицы переднего колеса | |
| 6 | 5***Б | Шайба | |
| 7 | 3***С | Подшипник в сборе 7606А (покупное изделие) | |
| 7 | 3***С | Подшипник в сборе 7606А (покупное изделие) | |
| 8 | 3***5 | Ступица | |
| 8 | 3***5 | Ступица | |
| 9 | 5***Б | Обойма сальника ступицы колеса | |
| 10 | 2***3 | Болт М12х1,25-6gх38 | |
| 11 | 5***1 | Колпак защитный колесного цилиндра | |
| 12 | 4***2 | Поршень колесного цилиндра в сборе | |
| 13 | 5***1 | Манжета уплотнительная поршня колесного цилиндра | |
| 14 | 5***2 | Чашка распорная манжеты | |
| 15 | 5***1 | Цилиндр колесный | |
| 16 | 5***3 | Пружина колесного цилиндра | |
| 17 | 5***5 | Пружина | |
| 18 | 4***0 | Цилиндр колесный в сборе | |
| 19 | 4***0 | Колодка переднего тормоза с фрикционными накладками в сборе | |
| 20 | 5***1 | Экран колесного цилиндра | |
| 21 | 5***8 | Клапан прокачки колесного цилиндра | |
| 22 | 1***9 | Колпачок перепускного клапана колесного цилиндра тормоза защитный | |
| 23 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 24 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 25 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 26 | 2***9 | Гайка М12х1,25-6Н | |
| 27 | 4***2 | Щит переднего тормоза в сборе | |
| 28 | 2***2 | Шайба 16.ОТ ОСТ 37.001.115-75 | |
| 29 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 30 | 5***4 | Заглушка | |
| 31 | 4***5 | Колодка переднего тормоза в сборе | |
| 32 | 5***1 | Накладка фрикционная колодки переднего тормоза | |
| 33 | 2***П | Заклепка 5х10 | |
| 34 | 4***0 | Маслоотражатель переднего тормоза в сборе | |
| 35 | 4***8 | Втулка опорного пальца колодок тормоза | |
| 36 | 4***0 | Пластина опорных пальцев | |
| 37 | 4***8 | Палец эксцентриковый опорный колодок тормоза | |
| 38 | 5***8 | Манжета 1.2-65х90-1 в сборе | |
| 39 | 5***Б | Кольцо упорное | |
| 40 | 7***А | Подшипник в сборе | |
| 40 | 7***А | Подшипник в сборе | |
| 41 | 2***9 | Гайка М20х1,5-6Н |
