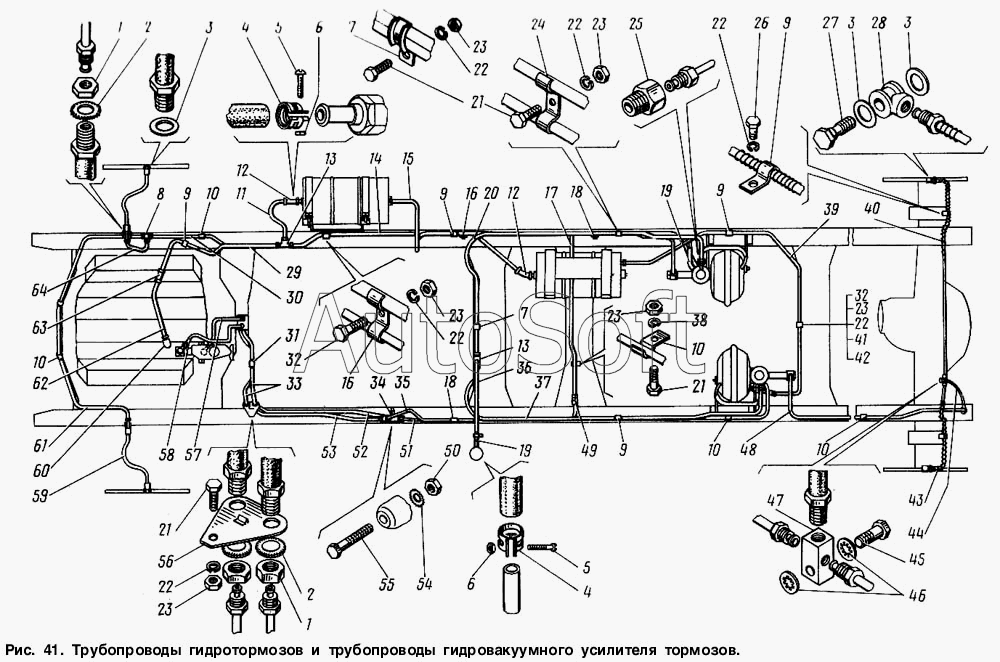

Каталог запасных частей к технике: ГАЗ-3307 (2000). Трубопроводы гидротормозов и трубопроводы гидровакуумного усилителя тормозов
1
1
2
2
3
3
3
4
4
5
5
6
6
7
7
8
9
9
9
9
9
10
10
10
10
10
10
11
12
12
13
13
14
15
16
16
17
18
18
18
19
19
20
21
21
21
21
21
21
21
21
21
22
22
22
22
22
22
23
23
23
23
23
23
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 1 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 2 | 2***9 | Шайба 2-16 ОСТ 37.001.146-75 | |
| 2 | 2***9 | Шайба 2-16 ОСТ 37.001.146-75 | |
| 3 | 5***3 | Прокладка | |
| 4 | 2***9 | Хомут 20 | |
| 5 | 2***9 | Винт М4-6gх25 ОСТ 37.001.127-81 | |
| 6 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 7 | 5***5 | Скоба | |
| 8 | 5***8 | Тройник | |
| 9 | 2***9 | Скоба | |
| 10 | 5***4 | Скоба | |
| 10 | 5***4 | Скоба | |
| 10 | 5***4 | Скоба | |
| 11 | 3***6 | Трубка от тройника к баллону передних тормозов в сборе | |
| 12 | 6***7 | Рукав | |
| 13 | 5***8 | Тройник | |
| 14 | 3***0 | Трубка от тройника к баллону задних тормозов в сборе | |
| 15 | 3***0 | Трубка от баллона к камере усилителя передних тормозов в сборе | |
| 16 | 4***1 | Скоба | |
| 17 | 3***2 | Трубка | |
| 18 | 5***4 | Скоба | |
| 18 | 5***4 | Скоба | |
| 19 | 5***1 | Шланг сливного краника | |
| 20 | 3***0 | Трубка от тройника к усилителю передних тормозов в сборе | |
| 21 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 21 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 21 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 21 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 21 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 21 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 21 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 22 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 22 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 22 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 23 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 23 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 23 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 24 | 5***5 | Скоба | |
| 25 | 2***9 | Штуцер К3/8" | |
| 26 | 2***9 | Болт М8-6gх12 ОСТ 37.001.123-96 | |
| 27 | 5***2 | Болт М12х1,25х28 | |
| 28 | 5***1 | Муфта соединительная | |
| 29 | 3***6 | Трубка от шланга к тройнику в сборе | |
| 30 | 3***0 | Трубка от усилителя передних тормозов к тройнику передних тормозов в сборе | |
| 31 | 2***6 | Втулка защитная | |
| 32 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 33 | 6***1 | Шланг гибкий передних тормозов в сборе | |
| 34 | 6***0 | Сигнализатор аварийный тормозов в сборе | |
| 35 | 3***1 | Трубка от сигнализатора к муфте в сборе | |
| 36 | 3***2 | Трубка от фильтра к тройнику в сборе | |
| 37 | 3***6 | Трубка от тройника к усилителю задних тормозов в сборе | |
| 38 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 38 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 38 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 39 | 3***6 | Трубка от баллона к камере усилителя задних тормозов в сборе | |
| 40 | 5***0 | Трубка от тройника к правому заднему тормозу в сборе | |
| 41 | 2***9 | Скоба | |
| 42 | 6***0 | Прокладка уплотнительная | |
| 43 | 5***5 | Трубка от тройника к левому заднему тормозу в сборе | |
| 44 | 5***2 | Шланг гибкий тормозов в сборе | |
| 45 | 2***9 | Болт М10х1-6gх25 | |
| 46 | 4***1 | Шайба 10,5 | |
| 47 | 5***3 | Тройник | |
| 48 | 5***0 | Трубка от усилителя задних тормозов к шлангу в сборе | |
| 49 | 4***4 | Муфта | |
| 50 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 51 | 5***6 | Трубка от сигнализатора к усилителю задних тормозов в сборе | |
| 52 | 3***8 | Трубка от шланга к сигнализатору в сборе | |
| 53 | 3***4 | Трубка от шланга к сигнализатору в сборе | |
| 54 | 4***2 | Шайба 6,3 | |
| 55 | 2***9 | Болт М6-6gх40 ОСТ 37.001.123-96 | |
| 56 | 4***3 | Кронштейн шлангов | |
| 57 | 3***5 | Трубка от вторичной полости главного цилиндра к шлангу в сборе | |
| 58 | 3***3 | Трубка от первичной полости главного цилиндра к шлангу в сборе | |
| 59 | 6***1 | Шланг гибкий передних тормозов в сборе | |
| 60 | 6***2 | Штуцер забора вакуума | |
| 61 | 3***3 | Трубка от тройника к левому переднему тормозу в сборе | |
| 62 | 3***6 | Трубка от штуцера к шлангу в сборе | |
| 63 | 2***1 | Рукав | |
| 64 | 5***0 | Трубка от тройника к правому переднему тормозу в сборе |
