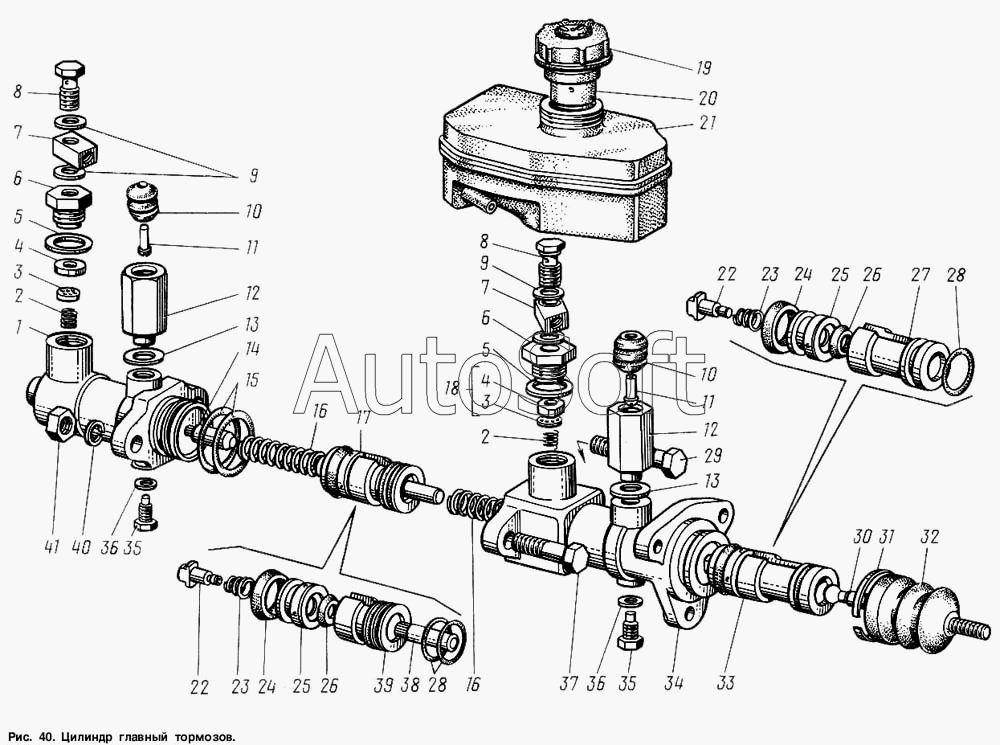

Каталог запасных частей к технике: ГАЗ-3307 (2000). Цилиндр главный тормозов
30
23
24
24
25
25
26
26
27
28
28
29
23
31
32
33
34
35
35
36
36
37
38
39
40
41
13
13
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
1
14
15
16
16
17
18
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***4 | Картер главного цилиндра тормозов вторичный | |
| 2 | 5***6 | Пружина клапана избыточного давления | |
| 3 | 5***2 | Пластина обратного клапана | |
| 4 | 5***4 | Корпус клапана | |
| 5 | 5***4 | Прокладка штуцера главного цилиндра тормозов | |
| 6 | 5***5 | Штуцер | |
| 7 | 5***5 | Муфта соединительная | |
| 8 | 5***2 | Болт М12х1,25х28 | |
| 9 | 5***3 | Прокладка | |
| 10 | 4***7 | Втулка соединительная бачка главного цилиндра тормоза | |
| 11 | 4***3 | Трубка соединительной втулки бачка главного цилиндра тормоза | |
| 12 | 6***0 | Штуцер | |
| 13 | 4***2 | Прокладка уплотнительная | |
| 14 | 5***9 | Упор вторичного поршня главного цилиндра тормозов | |
| 15 | 5***0 | Кольцо уплотнительное картера главного цилиндра тормозов | |
| 16 | 5***1 | Пружина возвратная поршней | |
| 16 | 5***1 | Пружина возвратная поршней | |
| 17 | 5***2 | Поршень вторичный в сборе | |
| 18 | 5***1 | Корпус клапана в сборе | |
| 19 | 5***9 | Крышка бачка главного цилиндра тормозов | |
| 20 | 5***2 | Чехол защитный бачка главного цилиндра тормозов | |
| 21 | 6***3 | Корпус бачка главного цилиндра тормозов и сцепления в сборе | |
| 22 | 5***0 | Стержень упорный поршня главного цилиндра тормозов | |
| 22 | 5***0 | Стержень упорный поршня главного цилиндра тормозов | |
| 23 | 5***6 | Пружина клапана поршня | |
| 23 | 5***6 | Пружина клапана поршня | |
| 24 | 1***1 | Манжета уплотнительная | |
| 24 | 1***1 | Манжета уплотнительная | |
| 25 | 5***2 | Корпус уплотнителя поршня | |
| 25 | 5***2 | Корпус уплотнителя поршня | |
| 26 | 5***7 | Кольцо уплотнительное головки поршня | |
| 26 | 5***7 | Кольцо уплотнительное головки поршня | |
| 27 | 5***9 | Поршень главного цилиндра тормоза первичный | |
| 28 | 2***1 | Кольцо уплотнительное поршня колесного цилиндра тормоза | |
| 28 | 2***1 | Кольцо уплотнительное поршня колесного цилиндра тормоза | |
| 29 | 2***1 | Болт М12-6gх60 | |
| 30 | 6***0 | Толкатель поршня главного цилиндра тормозов | |
| 31 | 5***6 | Кольцо стяжное защитного колпака главного цилиндра тормоза | |
| 32 | 2***5 | Колпак защитный | |
| 33 | 5***2 | Поршень первичный в сборе | |
| 34 | 5***5 | Картер главного цилиндра тормозов первичный | |
| 35 | 5***9 | Ограничитель хода поршня главного цилиндра тормозов | |
| 36 | 2***П | Шайба 8 ГОСТ 10450-78 | |
| 37 | 2***9 | Болт М12-6gх45 ОСТ 37.001.123-96 | |
| 38 | 5***3 | Упор первичного поршня | |
| 39 | 5***8 | Поршень главного цилиндра тормозов вторичный | |
| 40 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 41 | 2***9 | Гайка М12-6Н ОСТ 37.001.124-93 |
