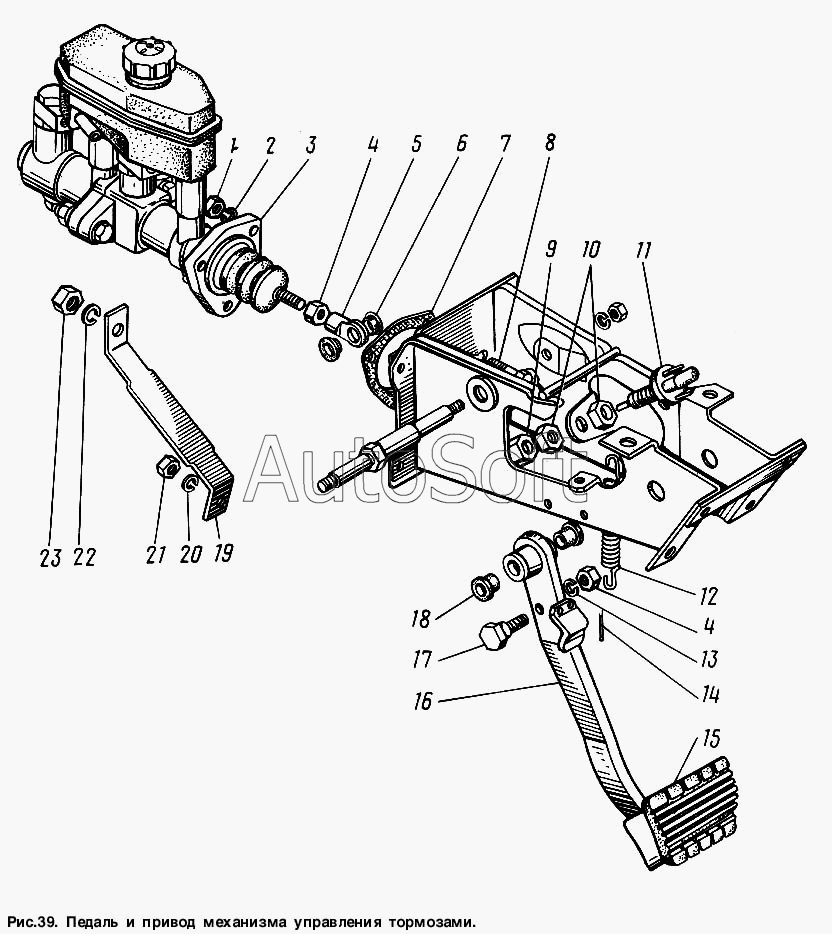

Каталог запасных частей к технике: ГАЗ-3307 (2000). Педаль и привод механизма управления тормозами
12
23
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 3 | 6***0 | Цилиндр главный тормозов в сборе | |
| 4 | 2***9 | Гайка 10х1-6Н | |
| 5 | 3***5 | Проушина толкателя главного цилиндра | |
| 6 | 2***9 | Втулка оси толкателя | |
| 7 | 3***4 | Прокладка | |
| 8 | 4***7 | Болт М10-6gх35 | |
| 9 | 2***5 | Наконечник выключателя сигнала торможения | |
| 10 | 2***0 | Гайка М12х1,5 | |
| 11 | В***0 | Выключатель сигнала торможения в сборе (2101-3720000) (покупное изделие) | |
| 12 | М***А | Пружина | |
| 13 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 14 | 2***9 | Шплинт 2,5х16 ОСТ 37.001.171-93 | |
| 15 | 2***8 | Накладка педалей | |
| 16 | 3***0 | Педаль тормоза в сборе | |
| 17 | 2***0 | Ось толкателя педали | |
| 18 | 1***3 | Втулка оси педали тормоза | |
| 19 | 3***0 | Кронштейн | |
| 20 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 21 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 22 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 23 | 2***9 | Гайка М12-6Н ОСТ 37.001.124-93 |
