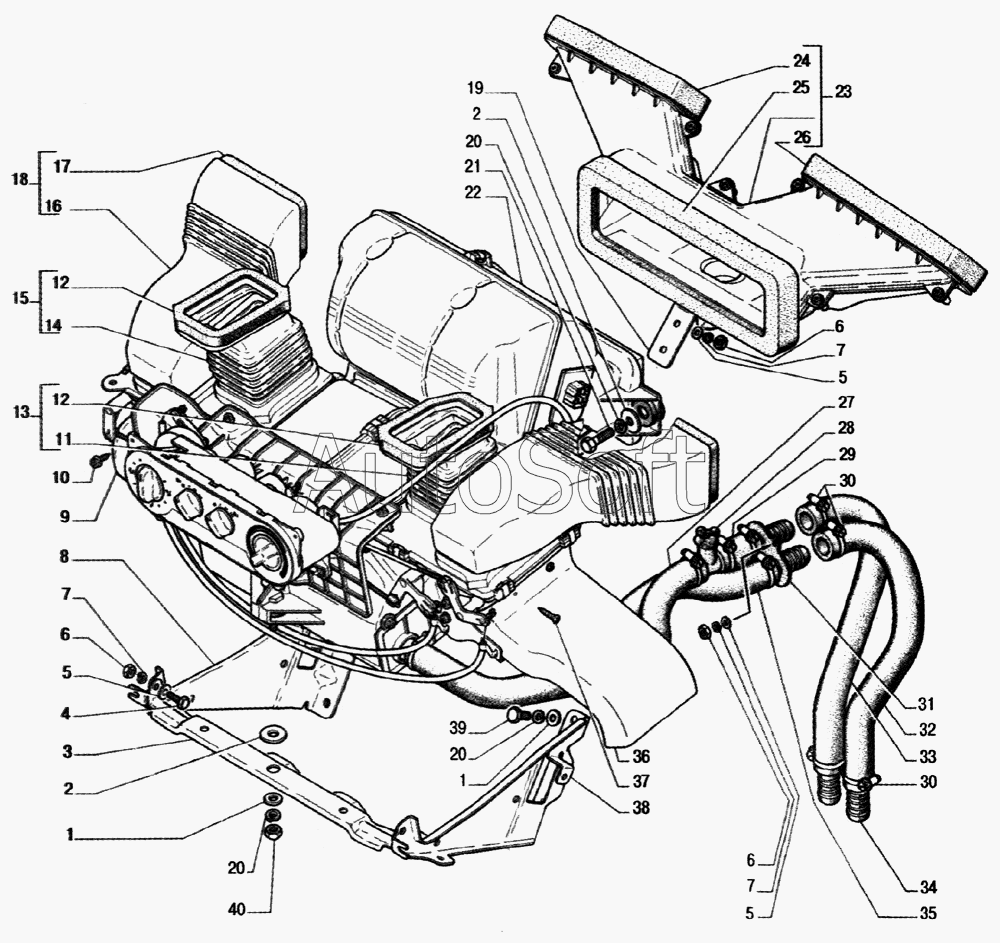

Каталог запасных частей к технике: ГАЗ-33104 Валдай (2006). Установка отопителя
21
22
23
24
25
26
27
28
29
30
30
20
20
20
31
32
33
34
35
36
37
38
39
40
12
12
2
2
3
4
5
5
5
6
6
6
7
7
7
8
9
10
11
1
1
13
14
15
16
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ТВОС-049.001-03 | Т***3 | Хомут 20-32 ТУ 4599-003-03966022-00 | |
| 1 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 2 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 3 | 3***2 | Поперечина | |
| 4 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 5 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 6 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 7 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 8 | 3***5 | Кронштейн отопителя левый | |
| 9 | 3***5 | Воздуховод левый | |
| 10 | 3***0 | Винт самонарезающий для металла и пластмассы | |
| 11 | 3***8 | Воздуховод правый | |
| 12 | 3***1 | Уплотнитель воздуховода верхний | |
| 13 | 2***2 | Воздуховод правый | |
| 14 | 3***9 | Воздуховод левый | |
| 15 | 3***3 | Воздуховод левый | |
| 16 | 3***4 | Патрубок верхний правый | |
| 16 | 3***5 | Патрубок верхний левый | |
| 17 | 3***1 | Уплотнитель патрубка | |
| 18 | 3***0 | Патрубок обогрева ветрового стекла правый | |
| 18 | 3***1 | Патрубок обогрева ветрового стекла левый | |
| 19 | 3***0 | Кронштейн воздухозаборника | |
| 20 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 21 | 2***9 | Болт М8-6gх30 ОСТ 37.001.123-96 | |
| 22 | 3***0 | Отопитель | |
| 23 | 3***0 | Короб воздухозаборника | |
| 24 | 3***4 | Прокладка воздухозаборника правая | |
| 25 | 3***2 | Прокладка фланца воздухозаборника | |
| 26 | 3***5 | Прокладка воздухозаборника левая | |
| 27 | 3***0 | Шланг отводящий | |
| 28 | 3***0 | Тройник выпускной | |
| 29 | 3***4 | Шланг | |
| 30 | 0***2 | Хомут 20-32 ТО17-9-20-98 | |
| 31 | 3***0 | Соединитель | |
| 32 | 3***4 | Шланг отопителя | |
| 33 | 3***8 | Шланг | |
| 34 | 3***0 | Штуцер | |
| 35 | 3***0 | Шланг отопителя подводящий | |
| 36 | 3***4 | Воздуховод правый | |
| 37 | 4***6 | Винт 4x12 | |
| 38 | 3***4 | Кронштейн отопителя правый | |
| 39 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 40 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 |
