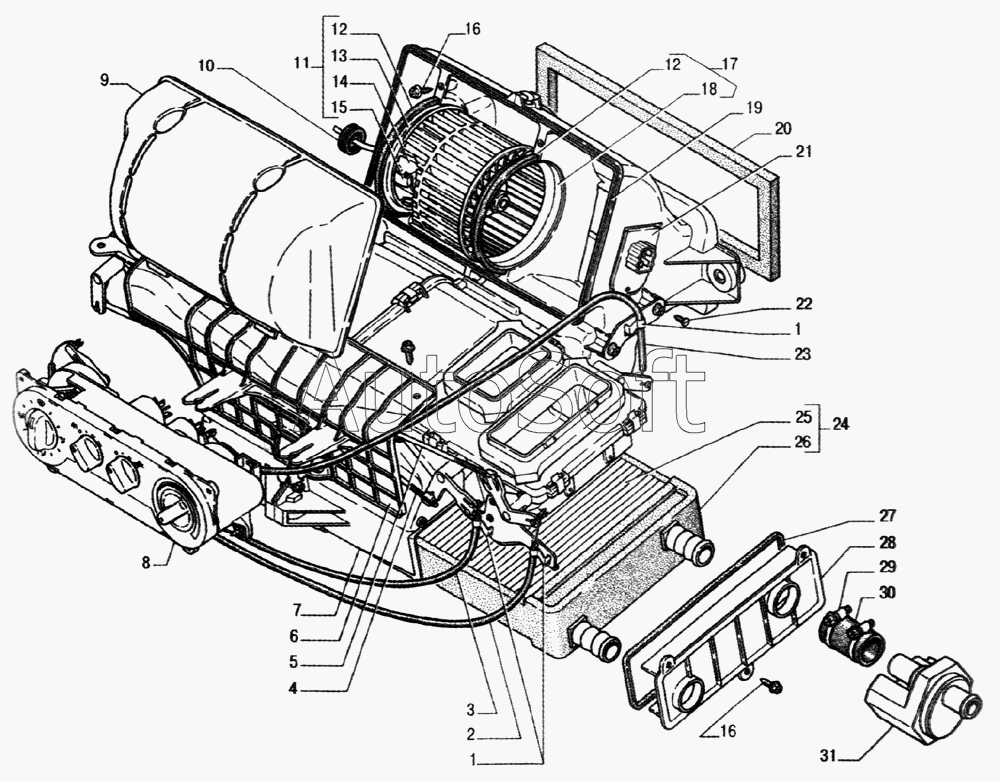

Каталог запасных частей к технике: ГАЗ-33104 Валдай (2006). Отопитель
25
17
18
19
20
21
22
23
23
24
16
16
26
27
28
29
29
30
31
31
8
2
2
3
3
4
5
6
7
1
1
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Зажим оболочки | |
| 2 | К***2 | Тяга | |
| 2 | Н***2 | Тяга | |
| 3 | К***3 | Тяга | |
| 3 | Н***3 | Тяга | |
| 4 | 3***0 | Рейка заслонки вентилятора | |
| 5 | 3***8 | Рейка заслонки распределителя | |
| 6 | 3***0 | Кожух защитный | |
| 7 | 3***0 | Корпус отопителя | |
| 8 | 3***1 | Пульт управления отопительно-вентиляционной установкой (ОВУ) | |
| 8 | 3***2 | Пульт управления отопительно-вентиляционной установкой (ОВУ) | |
| 9 | 3***8 | Крышка вентилятора | |
| 10 | 1***5 | Втулка уплотнительная | |
| 11 | 3***8 | Электродвигатель отопителя с фланцем | |
| 12 | 3***1 | Уплотнитель фланца | |
| 13 | 3***2 | Фланец вентилятора | |
| 14 | 4***0 | Электродвигатель отопителя с вентилятором | |
| 15 | 3***4 | Скоба | |
| 16 | 3***6 | Винт | |
| 17 | 3***4 | Патрубок вентилятора | |
| 18 | 3***6 | Патрубок вентилятора | |
| 19 | 3***1 | Уплотнитель крышки вентилятора | |
| 20 | 3***1 | Уплотнитель отопителя передний | |
| 21 | 1***9 | Резистор добавочный | |
| 22 | 2***9 | Винт М4х10 ОСТ 37.001.188-81 | |
| 23 | К***1 | Тяга | |
| 23 | Н***1 | Тяга | |
| 24 | 3***6 | Радиатор отопителя с прокладкой | |
| 25 | 3***0 | Радиатор отопителя | |
| 26 | 3***1 | Прокладка радиатора отопителя | |
| 27 | 3***9 | Уплотнитель крышки радиатора | |
| 28 | 3***8 | Крышка радиатора | |
| 29 | 0***2 | Хомут 20-32 ТО17-9-20-98 | |
| 29 | Т***3 | Хомут 20-32 ТУ 4599-003-03966022-00 | |
| 30 | 3***4 | Шланг | |
| 31 | К***1 | Кран управления отопителем | |
| 31 | Р***0 | Кран управления отопителем |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
