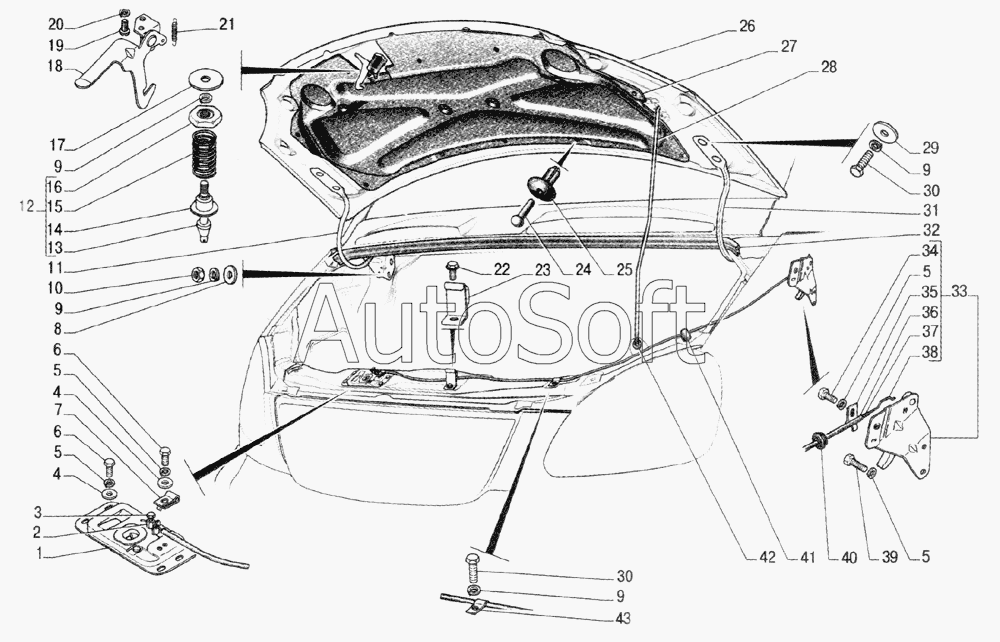

Каталог запасных частей к технике: ГАЗ-33104 Валдай (2006). Капот с арматурой, замок капота и его привод
1
2
3
4
4
5
5
5
5
6
6
7
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Замок капота в сборе | |
| 2 | 2***9 | Гайка М4-6Н | |
| 3 | 2***9 | Болт М4х8 | |
| 4 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 5 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 6 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 7 | 2***4 | Скоба крепления оболочки тяги привода к замку | |
| 8 | 2***9 | Шайба 8 | |
| 9 | 2***2 | Шайба 8Т | |
| 10 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 11 | 3***0 | Петля капота правая | |
| 12 | 2***8 | Штырь капота в сборе | |
| 13 | 3***0 | Штырь капота | |
| 14 | 3***0 | Фланец пружины | |
| 15 | 3***2 | Пружина штыря капота | |
| 16 | 3***6 | Стопор штыря капота | |
| 17 | 3***2 | Шайба опорная штыря | |
| 18 | 3***0 | Крючок-предохранитель капота | |
| 19 | 2***9 | Винт М6-6gх12 ОСТ 37.001.127-81 | |
| 20 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 21 | 3***6 | Пружина | |
| 22 | 4***1 | Болт М6х14 | |
| 23 | 2***6 | Зажим упора капота | |
| 24 | 3***2 | Пистон крепления изоляции капота | |
| 25 | 3***2 | Держатель обивки | |
| 26 | 3***0 | Капот | |
| 27 | 3***0 | Термошумоизоляция капота | |
| 27 | 3***2 | Термошумоизоляция капота | |
| 28 | 3***0 | Стойка упора капота | |
| 29 | 2***9 | Шайба 8,5 | |
| 30 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 31 | 3***0 | Петля капота левая | |
| 32 | 3***0 | Уплотнитель капота задний | |
| 33 | 3***0 | Привод замка капота | |
| 34 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 35 | 2***4 | Скоба крепления тяги привода замка | |
| 36 | 3***6 | Трубка защитная оболочки тяги привода | |
| 37 | 2***Б | Оболочка тяги привода замка капота | |
| 38 | 3***0 | Тяга привода замка капота | |
| 39 | 2***9 | Болт М6-6gх18 ОСТ 37.001.123-96 | |
| 40 | 2***1 | Втулка оболочки тяги привода замка капота | |
| 41 | 3***8 | Буфер | |
| 42 | 3***8 | Втулка стойки упора капота | |
| 43 | 5***4 | Скоба |
