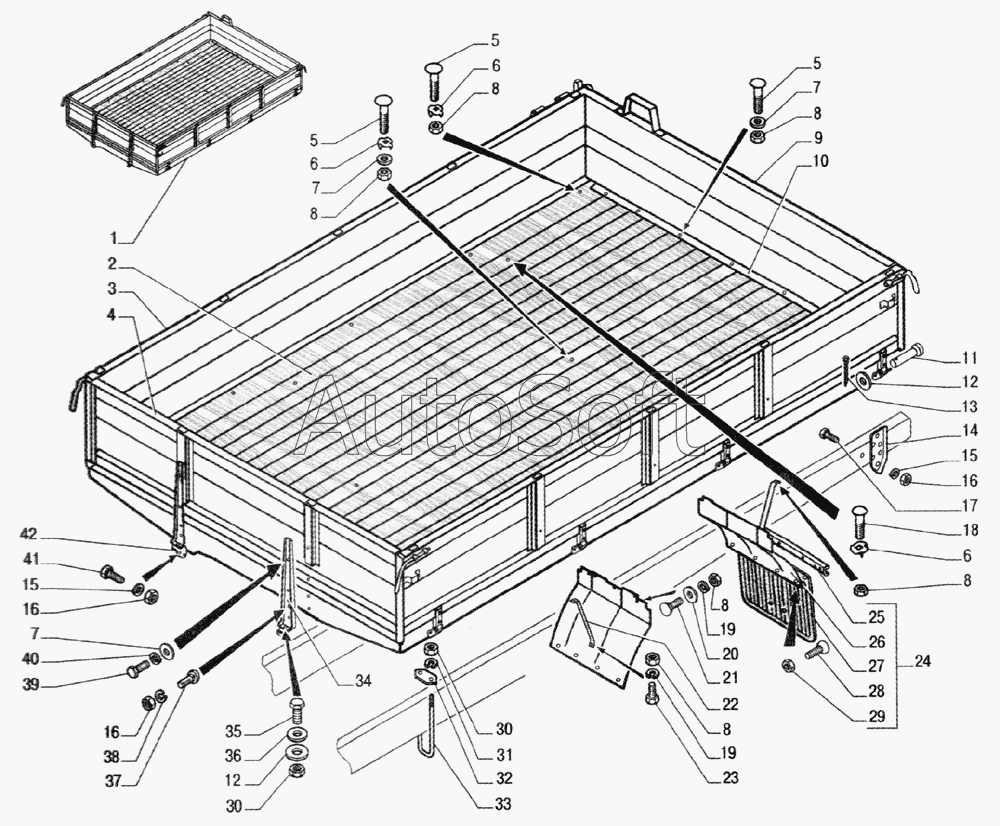

Каталог запасных частей к технике: ГАЗ-33104 Валдай (2006). Платформа с бортами, основание платформы, брызговики задних колес
33
23
24
25
26
27
28
29
30
30
31
32
22
34
35
36
37
38
39
40
41
42
42
12
12
2
3
4
5
5
5
6
6
6
7
7
7
8
8
8
8
8
8
9
10
11
1
13
14
15
15
16
16
16
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Платформа с бортами | |
| 2 | 3***2 | Основание платформы | |
| 3 | 3***0 | Борт боковой | |
| 4 | 3***0 | Борт передний | |
| 5 | 2***9 | Болт М8-6gх55 ОСТ 37.001.106-75 | |
| 6 | 9***А | Шайба специальная | |
| 7 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 8 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 9 | 3***0 | Борт задний | |
| 10 | 5***2 | Усилитель настила пола | |
| 11 | А***Д | Ось бортовых петель | |
| 12 | 2***9 | Шайба 12 ОСТ 37.001.144-96 | |
| 13 | 2***9 | Шплинт 4х20 ОСТ 37.001.171-93 | |
| 14 | 3***0 | Кронштейн крепления платформы | |
| 15 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 16 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 17 | 2***9 | Болт М10-6gх22 ОСТ 37.001.123-96 | |
| 18 | 2***9 | Болт М8-6gх50 ОСТ 37.001.106-75 | |
| 19 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 20 | 2***9 | Шайба 12,5 | |
| 21 | 2***9 | Болт М8-6gх20 ОСТ 37.001.106-75 | |
| 22 | 3***6 | Кронштейн брызговика | |
| 23 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 24 | 3***1 | Брызговик заднего колеса в сборе | |
| 25 | 5***4 | Планка фартука заднего брызговика | |
| 26 | 3***4 | Брызговик заднего колеса | |
| 27 | 3***8 | Фартук заднего брызговика | |
| 28 | 2***9 | Болт М6-6gх14 | |
| 29 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 30 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 31 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 32 | 5***2 | Накладка стремянки | |
| 33 | 9***0 | Стремянка задняя | |
| 34 | 3***6 | Угольник установочный | |
| 35 | 4***5 | Болт М12х1,25-6дх50 | |
| 36 | 2***9 | Шайба 12 | |
| 37 | 2***9 | Болт М10-6gх30 | |
| 38 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 39 | 2***9 | Болт М8-6gх30 ОСТ 37.001.123-96 | |
| 40 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 41 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 42 | 4***8 | Угольник установочной платформы на раме правый | |
| 42 | 4***9 | Угольник установочный платформы на раме левый |
