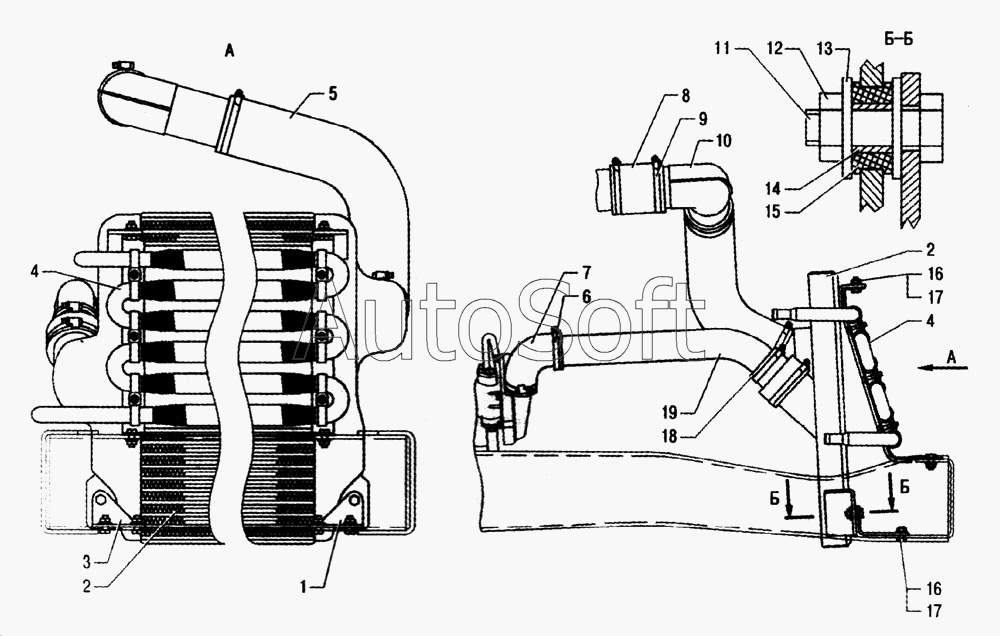

Каталог запасных частей к технике: ГАЗ-33104 Валдай (2006). Установка охладителя наддува и масляного радиатора
9
19
18
17
17
16
16
15
14
13
12
11
10
9
1
9
8
7
6
5
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00.10.00-05 | 0***5 | Хомут 50-62 ТО17-9-20-98 | |
| ТВОС-049.001-06 | Т***6 | Хомут 50-70 ТУ 4599-003-03966022-00 | |
| 1 | 3***3 | Кронштейн левый | |
| 2 | А***0 | Охладитель наддува | |
| 3 | 3***2 | Кронштейн правый | |
| 4 | 3***0 | Радиатор масляный с кронштейнами | |
| 5 | 3***1 | Шланг угловой | |
| 6 | T***1 | Хомут 50-62 | |
| 7 | 3***7 | Шланг угловой | |
| 8 | 3***0 | Шланг соединительный | |
| 9 | 0***6 | Хомут 70-90 ТО17-9-20-98 | |
| 9 | T***1 | Хомут 70-90 | |
| 9 | Т***7 | Хомут 70-90 ТУ 4599-003-03966022-00 | |
| 10 | 3***8 | Патрубок верхний | |
| 11 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 12 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 13 | 2***9 | Шайба 8,5 | |
| 14 | 5***1 | Втулка | |
| 15 | 2***5 | Подушка | |
| 16 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 17 | 4***9 | Гайка М6-6Н | |
| 18 | 5***3 | Муфта резиновая | |
| 19 | 3***1 | Труба нагнетательная |
