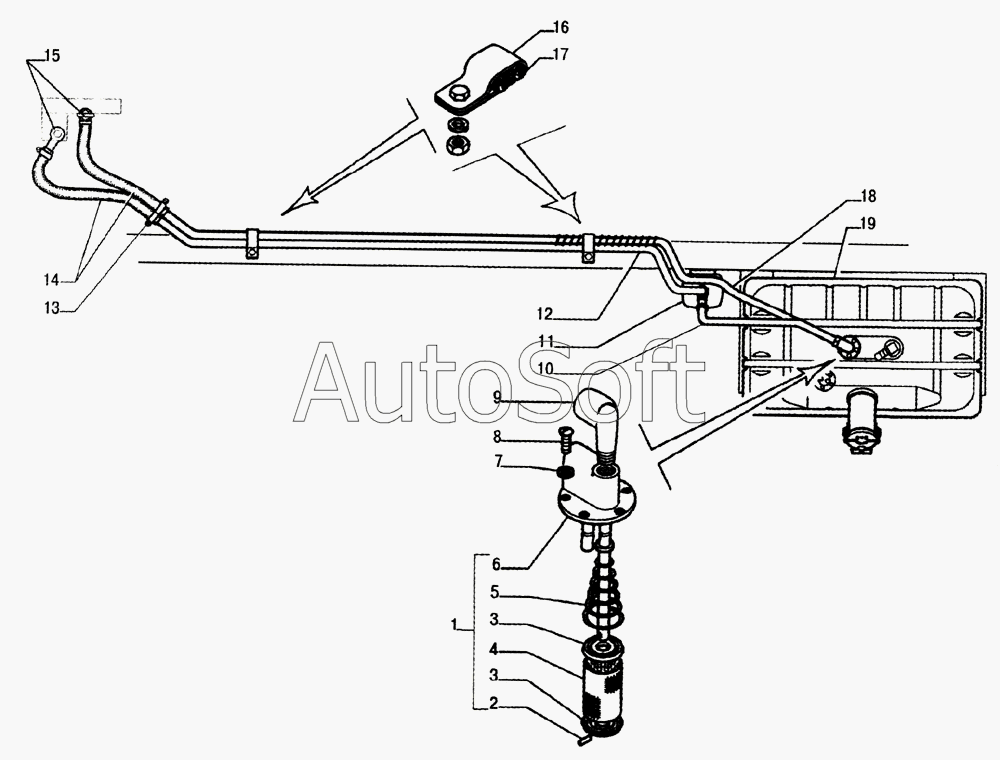

Каталог запасных частей к технике: ГАЗ-33104 Валдай (2006). Топливопроводы
11
19
18
17
16
15
14
13
13
12
1
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Фланец забора и слива топлива с фильтром | |
| 2 | 4***0 | Штифт 4x20 | |
| 3 | 6***0 | Фланец фильтра | |
| 4 | 4***7 | Фильтр приемной трубки | |
| 5 | 6***3 | Пружина | |
| 6 | 3***6 | Фланец забора и слива топлива | |
| 7 | 2***П | Шайба 5,5 ГОСТ 11371-78 | |
| 8 | 4***0 | Винт М5х12 | |
| 9 | 2***9 | Штуцер угловой | |
| 10 | 3***0 | Трубка от бака к фильтру грубой очистки топлива | |
| 11 | 7***1 | Фильтр грубой очистки топлива ТУ 37.104.023-76 | |
| 12 | 3***5 | Трубка от фильтра грубой очистки к двигателю | |
| 13 | 0***0 | Хомут 12-22 ТО17-9-20-98 | |
| 13 | Т***2 | Хомут 12-22 ТУ 4599-003-03966022-00 | |
| 14 | 2***0 | Шланг подогрева дросселя | |
| 15 | 3***3 | Угольник поворотный | |
| 16 | 5***6 | Скоба двойная | |
| 17 | 6***6 | Трубка защитная крепления трубопроводов | |
| 18 | 3***8 | Трубка сливная от двигателя | |
| 19 | 4***2 | Бак топливный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
