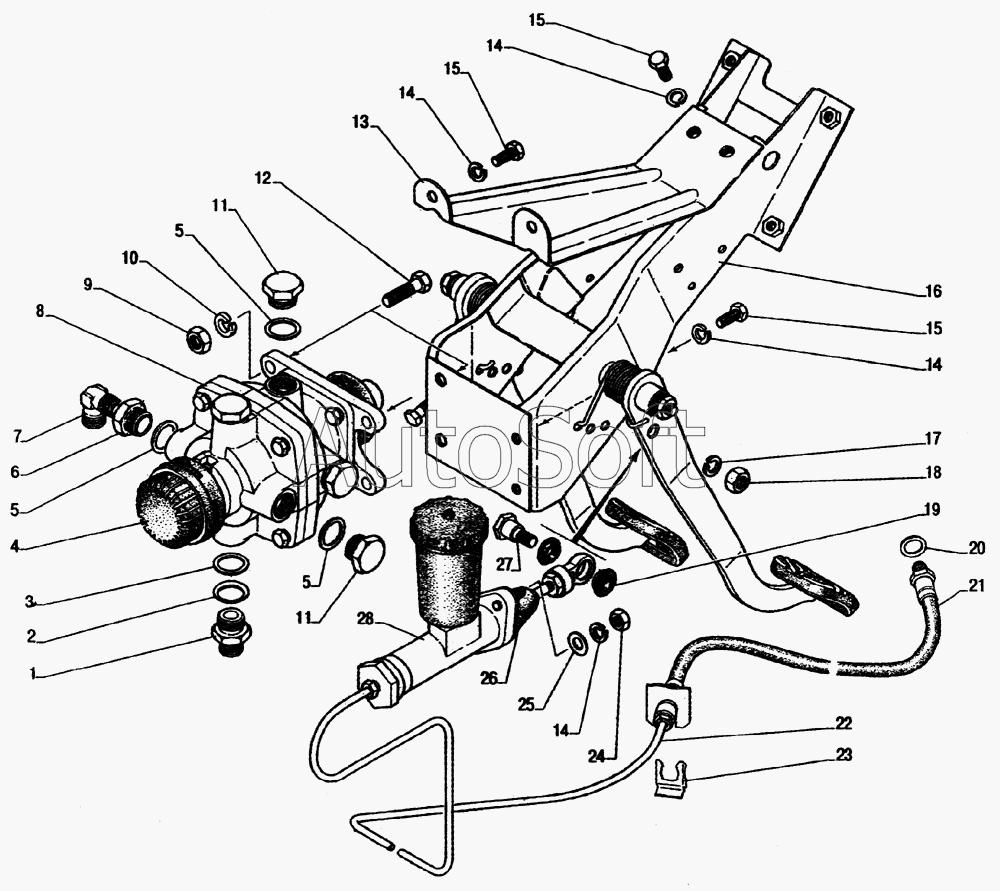

Каталог запасных частей к технике: ГАЗ-33104 Валдай (2006). Установка привода сцепления и тормоза
1
2
3
4
5
5
5
6
7
8
9
10
11
11
12
13
14
14
14
14
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Штуцер | |
| 2 | 8***4 | Шайба | |
| 3 | 7***9 | Кольцо уплотнительное | |
| 4 | S***A | Шумоглушитель | |
| 5 | 5***4 | Прокладка штуцера главного цилиндра тормозов | |
| 6 | 4***0 | Штуцер | |
| 7 | 8***3 | Угольник ввертный | |
| 8 | 1***0 | Кран тормозной | |
| 9 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 10 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 11 | 2***9 | Пробка М22х1,5x10 | |
| 12 | 2***9 | БолтМ10х35 | |
| 13 | 3***8 | Распорка кронштейна педалей | |
| 14 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 15 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 16 | 3***8 | Кронштейне педалями | |
| 17 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 18 | 2***9 | Гайка 10х1-6Н | |
| 19 | 2***9 | Втулка оси толкателя | |
| 20 | 5***3 | Прокладка | |
| 21 | 3***0 | Шланг | |
| 22 | 3***0 | Трубка от главного цилиндра к гибкому шлангу | |
| 23 | 2***2 | Скоба крепления шланга | |
| 24 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 25 | 2***9 | Шайба 8,4 | |
| 26 | 2***4 | Прокладка главного цилиндра выключения сцепления | |
| 27 | 2***8 | Ось толкателя педали | |
| 28 | 3***0 | Главный цилиндр привода сцепления |
