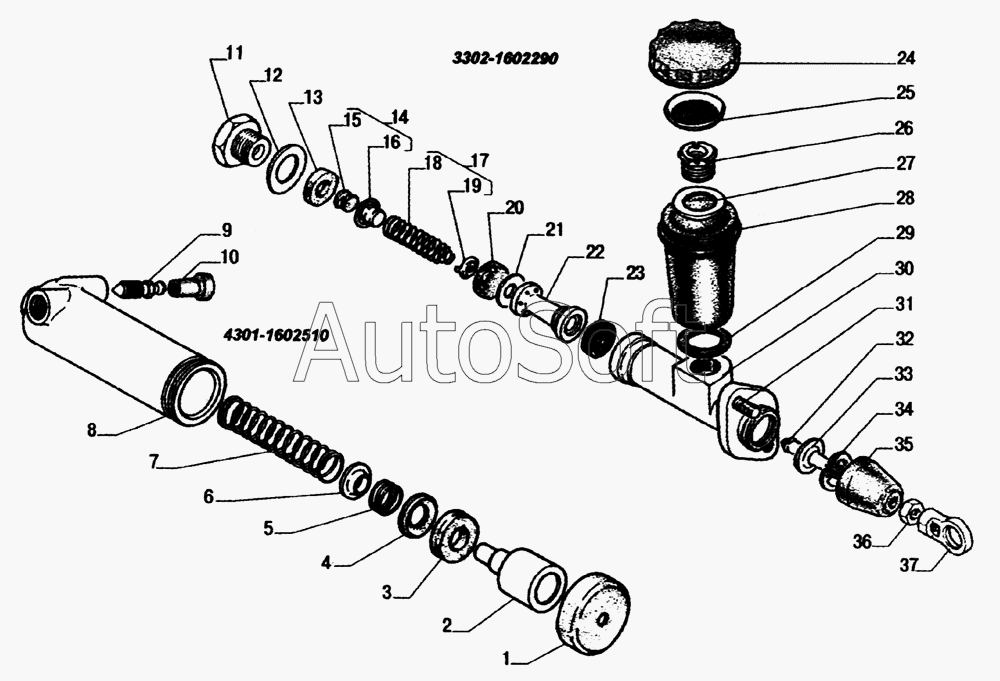

Каталог запасных частей к технике: ГАЗ-33104 Валдай (2006). Детали главного и рабочего цилиндров привода выключения сцепления
4301-1602510
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4301-1602510 | 4***0 | Цилиндр рабочий привода сцепления | |
| 1 | 4***8 | Уплотнитель цилиндра | |
| 2 | 4***4 | Поршень цилиндра привода сцепления | |
| 3 | 8***1 | Манжета 13,4х28 | |
| 4 | 4***5 | Втулка распорная | |
| 5 | 5***3 | Пружина трубки провода сигнала нижней крышки картера | |
| 6 | 4***3 | Втулка | |
| 7 | 2***1 | Пружина регулятора питания гидротрансформатора | |
| 8 | 4***2 | Корпус цилиндра | |
| 9 | 5***8 | Клапан прокачки колесного цилиндра | |
| 10 | 3***0 | Главный цилиндр привода сцепления | |
| 10 | 5***1 | Заглушка | |
| 11 | 3***3 | Штуцер | |
| 12 | 4***5 | Прокладка штуцера | |
| 13 | 4***1 | Кольцо упорное клапана | |
| 14 | 4***0 | Клапан главного цилиндра с обоймой | |
| 15 | 4***1 | Клапан главного цилиндра | |
| 16 | 4***4 | Обойма клапана | |
| 17 | 2***0 | Пружина возвратная поршня главного цилиндра выключения сцепления в сборе | |
| 18 | 2***2 | Пружина возвратная поршня главного цилиндра выключения сцепления | |
| 19 | 2***4 | Держатель возвратной пружины поршня главного цилиндра выключения сцепления | |
| 20 | 2***4 | Манжета уплотнительная внутренняя главного цилиндра выключения сцепления | |
| 21 | 2***2 | Клапан поршня главного цилиндра выключения сцепления | |
| 22 | 6***6 | Поршень главного цилиндра привода управления сцепления | |
| 23 | 2***Б | Манжета уплотнительная поршня главного цилиндра выключения сцепления | |
| 24 | 3***1 | Крышка бачка | |
| 25 | 4***4 | Сетка с обоймой | |
| 26 | 4***6 | Штуцер бачка | |
| 27 | 4***7 | Кольцо опорное штуцера бачка | |
| 28 | 4***0 | Корпус бачка главного цилиндра привода сцепления | |
| 29 | 4***1 | Прокладка бачка | |
| 30 | 4***1 | Корпус главного цилиндра сцепления | |
| 31 | 4***3 | Шпилька М8х1-4Нх20 крепления рабочего цилиндра | |
| 32 | 6***0 | Толкатель поршня главного цилиндра сцепления | |
| 33 | 6***2 | Шайба упорная поршня главного цилиндра сцепления | |
| 34 | 2***9 | Кольцо В25 | |
| 35 | 4***5 | Колпак защитный главного цилиндра тормоза | |
| 36 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 37 | 2***1 | Проушина толкателя главного цилиндра сцепления |
