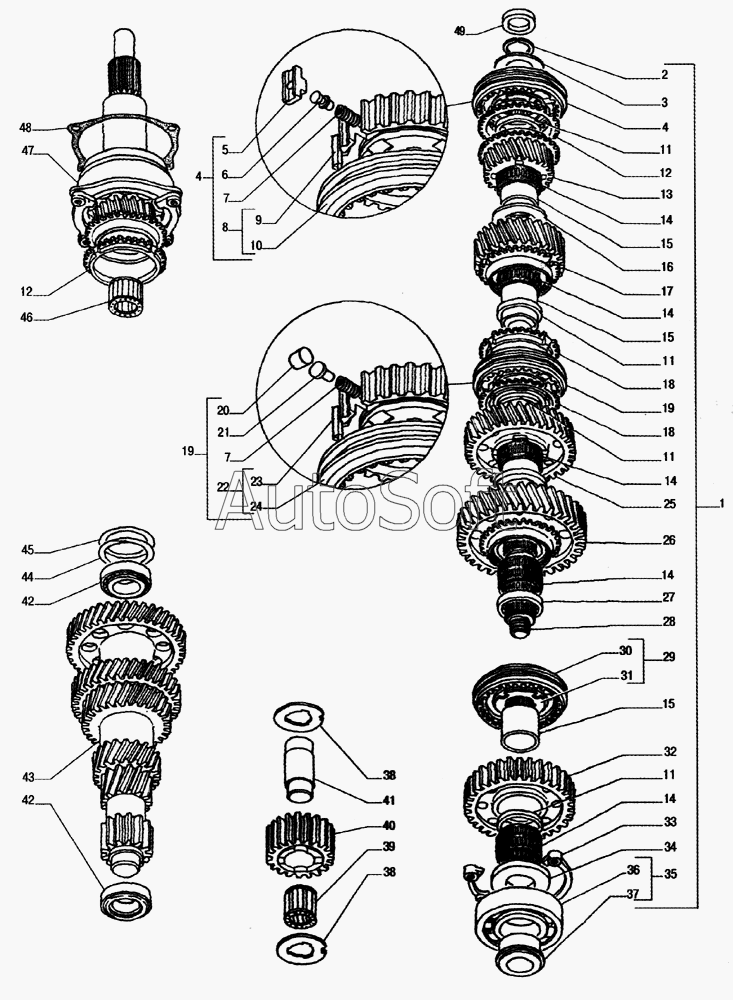

Каталог запасных частей к технике: ГАЗ-33104 Валдай (2006). Валы и шестерни коробки передач
38
38
26
27
28
29
30
31
32
33
34
35
36
37
25
39
40
41
42
42
43
44
45
46
47
48
49
13
2
3
4
4
5
5
6
7
7
8
9
10
11
11
11
11
12
12
1
14
14
14
14
14
15
15
15
16
17
18
18
19
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Вал вторичный в сборе | |
| 2 | 4***7 | Кольцо Б35 | |
| 3 | 3***5 | Шайба пружинная вторичного вала | |
| 4 | 3***1 | Синхронизатор 4 и 5 передач | |
| 5 | 3***1 | Сухарик синхронизатора | |
| 5 | 3***1 | Сухарик синхронизатора | |
| 6 | 3***9 | Фиксатор синхронизатора | |
| 7 | 3***0 | Пружина синхронизатора | |
| 8 | 3***2 | Муфта синхронизатора 4 и 5 передач со ступицей | |
| 9 | 3***0 | Ступица 1 передачи и заднего хода | |
| 10 | 3***0 | Муфта 1 передачи и заднего хода | |
| 11 | 3***3 | Кольцо распорное | |
| 12 | 3***8 | Кольцо синхронизатора | |
| 13 | 3***4 | Шестерня 4 передачи вторичного вала с кольцом синхронизатора | |
| 14 | 6***E | Подшипник шестерен | |
| 15 | 3***5 | Втулка шестерен вторичного вала | |
| 16 | 3***4 | Шайба шестерен вторичного вала | |
| 17 | 3***4 | Шестерня 3 передачи вторичного вала | |
| 18 | 3***8 | Кольца блокирующие синхронизатора (комплект из 3-х колец) | |
| 19 | 3***3 | Синхронизатор 2 и 3 передачи | |
| 20 | 3***2 | Ролик 11x11 БIII | |
| 21 | 3***9 | Фиксатор синхронизатора 2иЗ передачи | |
| 22 | 3***4 | Муфта синхронизатора 2 и 3 передачи со ступицей | |
| 23 | 3***9 | Ступица синхронизатора 2иЗпередачи | |
| 24 | 3***7 | Муфта синхронизатора 2 и 3 передачи | |
| 25 | 3***1 | Шестерня 2 передачи вторичного вала | |
| 26 | 3***8 | Шестерня 1 передачи вторичного вала с кольцом синхронизатора | |
| 27 | 3***3 | Кольцо распорное | |
| 28 | 3***5 | Вал вторичный | |
| 29 | 3***0 | Муфта 1 передачи и заднего хода со ступицей | |
| 30 | 3***0 | Муфта 1 передачи и заднего хода | |
| 31 | 3***0 | Ступица 1 передачи и заднего хода | |
| 32 | 3***0 | Шестерня заднего хода вторичного вала с кольцом синхронизатор | |
| 33 | 3***3 | Полукольцо подшипника вторичного вала | |
| 34 | 3***5 | Шайба заднего подшипника вторичного вала | |
| 35 | 3***0 | Подшипник вторичного вала на втулке | |
| 36 | 6***У | Подшипник вторичного вала 6-311АКУ | |
| 37 | 3***1 | Втулка подшипника вторичного вала | |
| 38 | 4***1 | Шайба упорная шестерни заднего хода | |
| 39 | 6***6 | Подшипник ГОСТ 520-89 | |
| 40 | 3***0 | Шестерня промежуточная заднего хода | |
| 41 | 3***0 | Ось шестерни заднего хода | |
| 42 | 7***A | Подшипник | |
| 43 | 3***0 | Вал промежуточный коробки передач | |
| 44 | 3***3 | Прокладка регулировочная | |
| 45 | 3***2 | Прокладка регулировочная | |
| 46 | 2***6 | Подшипник ГОСТ 520-89 | |
| 47 | 3***2 | Вал первичный с крышкой | |
| 48 | 3***2 | Прокладка крышки первичного вала | |
| 49 | 3***2 | Шайба переднего подшипника вторичного вала |
