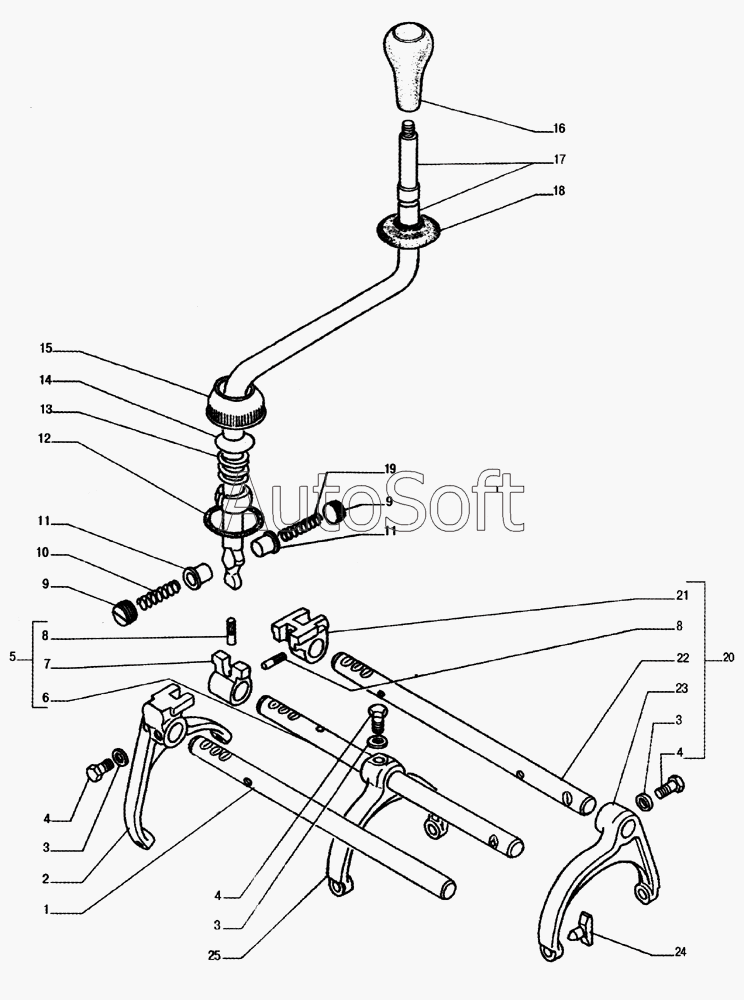

Каталог запасных частей к технике: ГАЗ-33104 Валдай (2006). Детали механизма переключения коробки передач
13
25
24
23
22
21
20
19
18
17
16
15
14
1
12
11
11
10
9
9
8
8
7
6
5
4
4
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Шток переключения 4-й и 5-й передач | |
| 2 | 3***7 | Вилка включения 4 и 5 передач | |
| 3 | 4***0 | Шайба пружинная коническая | |
| 4 | 3***9 | Болт крепления вилок | |
| 5 | 3***5 | Шток переключения 2-й и 3-й передач с головкой | |
| 6 | 3***1 | Шток переключения 2 и 3 передач | |
| 7 | 3***5 | Головка штока переключения 2 и 3 передач | |
| 8 | 2***9 | Штифт 5х25 ОСТ 37.001.116-97 | |
| 9 | 3***6 | Заглушка каналов предохранителя | |
| 10 | 3***8 | Пружина предохранителя 4и5 передач | |
| 11 | 5***7 | Предохранитель включений первой и второй передач и заднего хода | |
| 12 | 1***7 | Прокладка колпака | |
| 13 | 3***2 | Пружина рычага | |
| 14 | 3***8 | Седло пружины рычага | |
| 15 | 2***6 | Колпак корпуса рычага | |
| 16 | 3***9 | Рукоятка рычага переключения передач | |
| 17 | 3***0 | Рычаг переключения передач | |
| 18 | 3***8 | Уплотнитель рычага | |
| 19 | 3***0 | Пружина предохранителя 1 передачи и заднего хода | |
| 20 | 3***3 | Шток переключения 1-й передачи и заднего хода с головкой | |
| 21 | 3***5 | Головка штока переключения 1 передачи и заднего хода | |
| 22 | 3***2 | Шток переключения 1 передачи и заднего хода | |
| 23 | 3***6 | Вилка включения 1 передачи и заднего хода | |
| 24 | 3***8 | Сухарь вилок переключения передач | |
| 25 | 3***9 | Вилка включения 2и3 передач |
