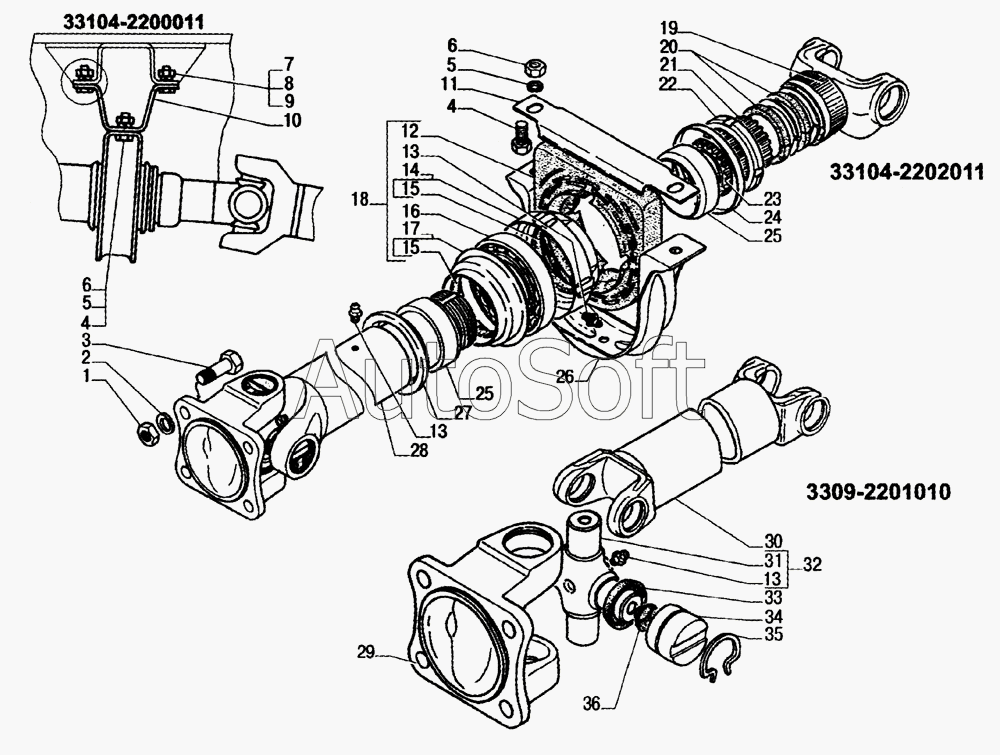

Каталог запасных частей к технике: ГАЗ-33104 Валдай (2006). Карданные валы
27
18
19
20
21
22
23
24
25
25
26
17
28
29
30
31
32
33
34
35
36
8
3309-2201010
33104-2202011
1
2
3
4
4
5
5
6
6
7
33104-2200011
9
10
11
12
13
13
13
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3309-2201010 | 3***0 | Вал карданный | |
| 33104-2200011 | 3***1 | Передача карданная трансмиссии | |
| 33104-2202011 | 3***1 | Вал карданный промежуточный | |
| 1 | 2***9 | Гайка М14х1,5-6Н ОСТ 37.001.124-93 | |
| 2 | 2***2 | Шайба 14.ОТ ОСТ 37.001.115-75 | |
| 3 | 4***6 | Болт М14х1,5 | |
| 4 | 2***9 | Болт М12х1,25-6gх25 ОСТ 37.001.123-96 | |
| 5 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 6 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 7 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 8 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 9 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 10 | 3***0 | Кронштейн переходный | |
| 11 | 5***6 | Накладка | |
| 12 | 5***1 | Подушка опоры | |
| 13 | 2***8 | Пресс-масленка М6х1 коническая | |
| 14 | 5***8 | Крышка подшипника задняя | |
| 15 | 5***7 | Кольцо уплотнительное | |
| 16 | 6***4 | Подшипник в сборе | |
| 17 | 5***7 | Крышка подшипника передняя | |
| 18 | 5***1 | Опора промежуточного вала в сборе | |
| 19 | 5***7 | Обойма сальника | |
| 20 | 5***5 | Кольцо уплотнительное | |
| 21 | 4***8 | Вилка скользящая | |
| 22 | 5***1 | Гайка | |
| 23 | 4***0 | Вкладыш центрирующий | |
| 24 | 5***1 | Отражатель сальника задний | |
| 25 | 5***1 | Втулка распорная | |
| 26 | 5***1 | Кронштейн опоры | |
| 27 | 5***9 | Отражатель | |
| 28 | 3***5 | Вал карданный промежуточный в сборе (сварка) | |
| 29 | 4***3 | Фланец | |
| 30 | 3***5 | Вал карданный (сварка) | |
| 31 | 4***0 | Крестовина | |
| 32 | 4***6 | Крестовина с масленкой | |
| 33 | 5***3 | Уплотнение | |
| 34 | 8***1 | Подшипник ГОСТ 520-89 (покупная деталь) | |
| 35 | 4***3 | Кольцо стопорное | |
| 36 | 4***2 | Шайба торцевая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
